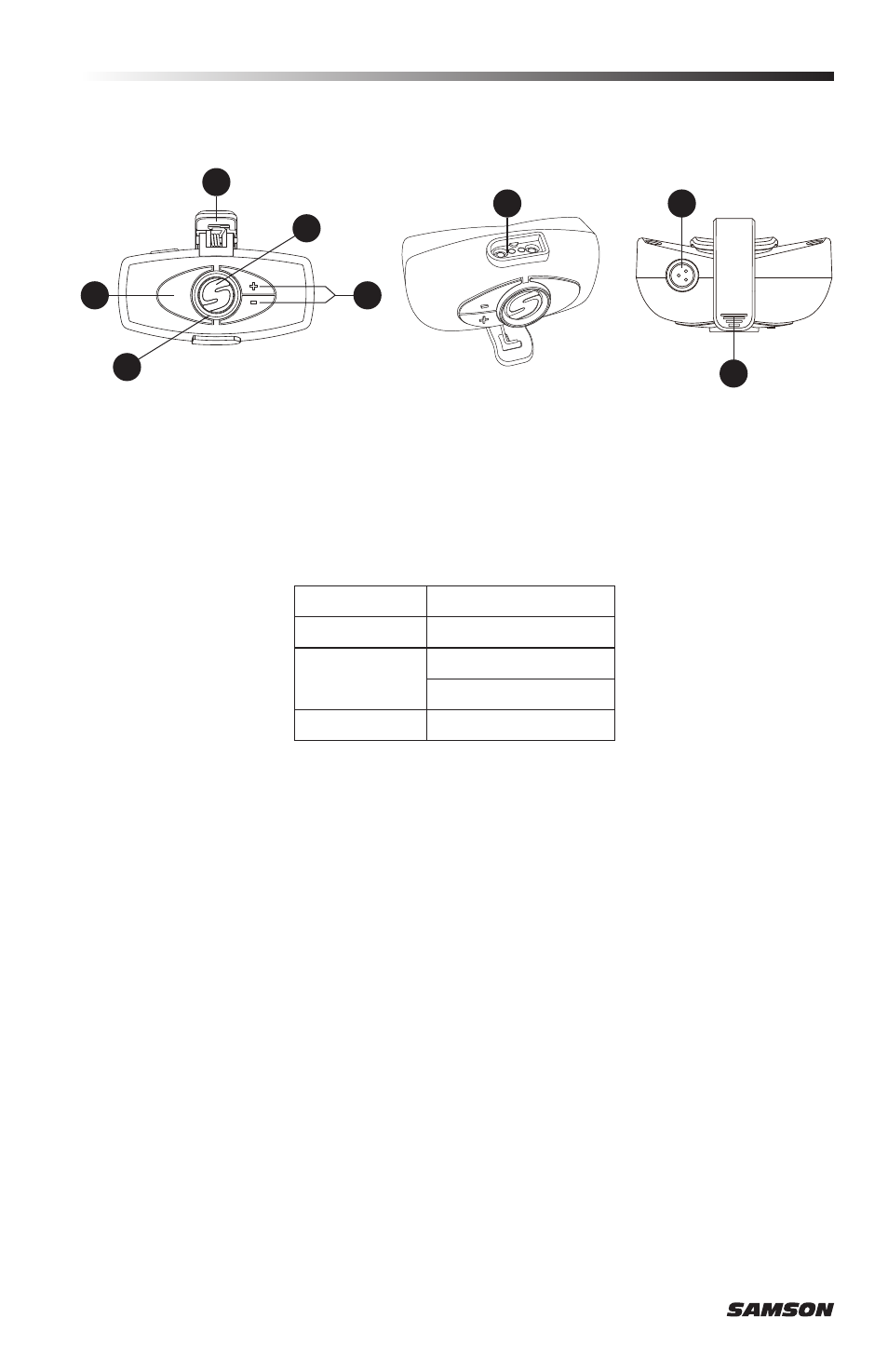

Aufbau ATX-Sender

1. Power-/Mute-Schalter - Halten Sie diese Taste für 3 Sekunden gedrückt, um das Gerät ein-

oder auszuschalten. Durch kurzes Drücken und Loslassen wird der Sender stummgeschaltet
oder die Stummschaltung aufgehoben, wenn der Sender eingeschaltet ist.

2. Statusanzeige – Diese LED zeigt den Betriebszustand, geringen Batterie-Ladezustand

und den Ladestatus des Senders an. Die Tabelle unten erläutert die LED-Farben für
verschiedene Funktionen/Zustände.

GRÜN

Normaler Betrieb

GELB

Mute

Blinkt ROT

Schwache Batterie
Lädt

ROT

Voll geladen

3. Lautstärketasten (+/-) - Halten Sie eine der Lautstärketasten gedrückt, um die Lautstärke

einzustellen. Jede Betätigung der Taste + oder – erhöht bzw. verringert die Lautstärke um
einen Schritt. Es stehen insgesamt 9 Schritte zur Verfügung. Die LED der Statusanzeige
blinkt bei Erhöhung der Lautstärke schneller und beim Absenken langsamer.

4. IR-Linse - Dieses Fenster dient dem Empfang des Infrarotsignals vom Empfänger, wenn die

Funktion IR SET zur Kanaleinstellung des Senders ausgeführt wird. Die IR-Linse ist nur für
10 Sekunden nach dem Einschalten des Senders aktiv.

5. Anschluss Ladegerät – Verbinden Sie das mitgelieferte magnetische Ladekabel mit diesem

versiegeltem, goldbeschichteten Anschluss zum Laden des internen Lithiumionen-Akkus.
Der ATX kann durch Anschluss des Kabels an den AR99m Empfänger sowie an einen
USB-Anschluss an einem USB-Port eines Computers oder an einen beliebigen 5-Volt-
Gleichstromadapter, der über einen USB-Ausgang verfügt, aufgeladen werden.

6. Eingangsanschluss - Schließen Sie das HM60 Mikrofon über den Mini-XLR-Anschluss an.

7. Federklammer - Verwenden Sie diese Klammer, um den ATX-Sender am Schalltrichter des

Instruments zu befestigen.
