1. Antenas - Los soportes de la antena
permiten una rotación completa para
una colocación óptima. Durante un
funcionamiento normal, ambas antenas
deben colocarse en posición vertical.
Ambas antenas pueden plegarse hacia
dentro para una mayor comodidad al
transportar el AR99m.
2. Botón SET - Presione este botón para
explorar los 100 canales de operación
del receptor para encontrar el canal
óptimo para el rendimiento. Una vez
que el escaneo esté completo, el
AR99m entrará en el modo de ajuste
de IR y enviará el canal seleccionado al
transmisor.
3. Pantalla LED - La pantalla LED de dos
dígitos y 7 segmentos muestra el canal
de operación actual del receptor.
4. Indicador de Listo - Este indicador se ilumina en verde cuando el AR99m está recibiendo la
señal de RF y el sistema está listo para ser usado.
5. Transmisor IR - Durante “IR SET” (ajuste de IR), se utiliza una luz infrarroja para establecer
el canal transmisor.
6. Indicador PEAK- Este indicador se ilumina en rojo cuando la señal de audio transmitida se
sobrecarga.
7. VOLUMEN / Control de potencia - Este mando giratorio controla el nivel de la salida del
receptor y enciende y apaga el AR99m. Gire la perilla hacia la derecha para encender el
sistema. Gire la perilla hacia la izquierda hasta que emita un clic para apagar el sistema.
8. Puerto USB - Este puerto USB
proporciona 5 V 200 mA de energía
que puede ser utilizada para cargar el
transmisor ATX (el AR99m solo pasa
energía al puerto USB cuando la energía
está encendida). También se puede
utilizar para conectar un receptor digital
inalámbrico opcional Samson XPD USB a
esta entrada y convertir el AR99m en un
sistema inalámbrico dual.

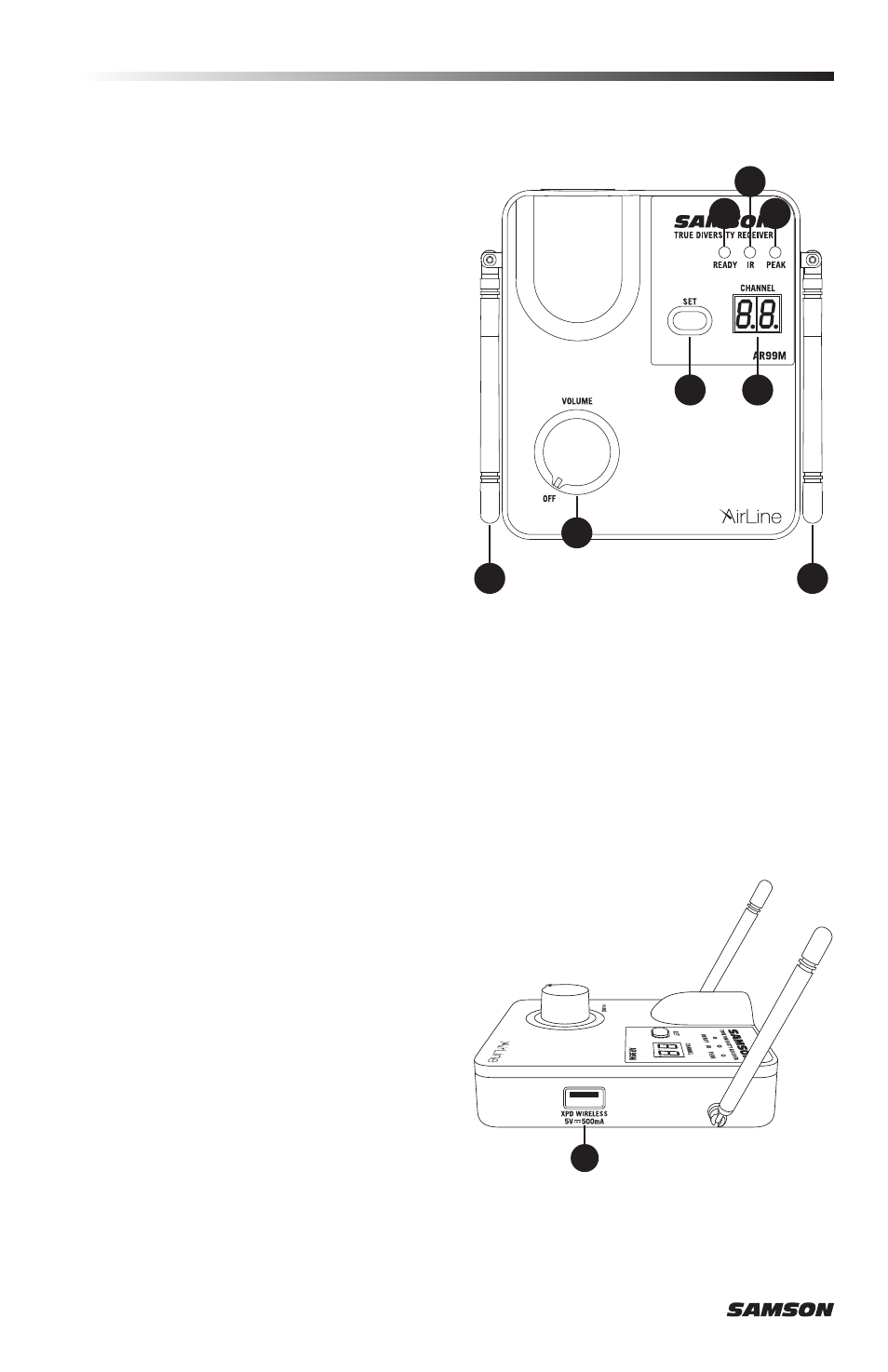

Características del receptor AR99m
1 1
7
4 6
5
3 2
8
