33
B
ATTERY PACK
S

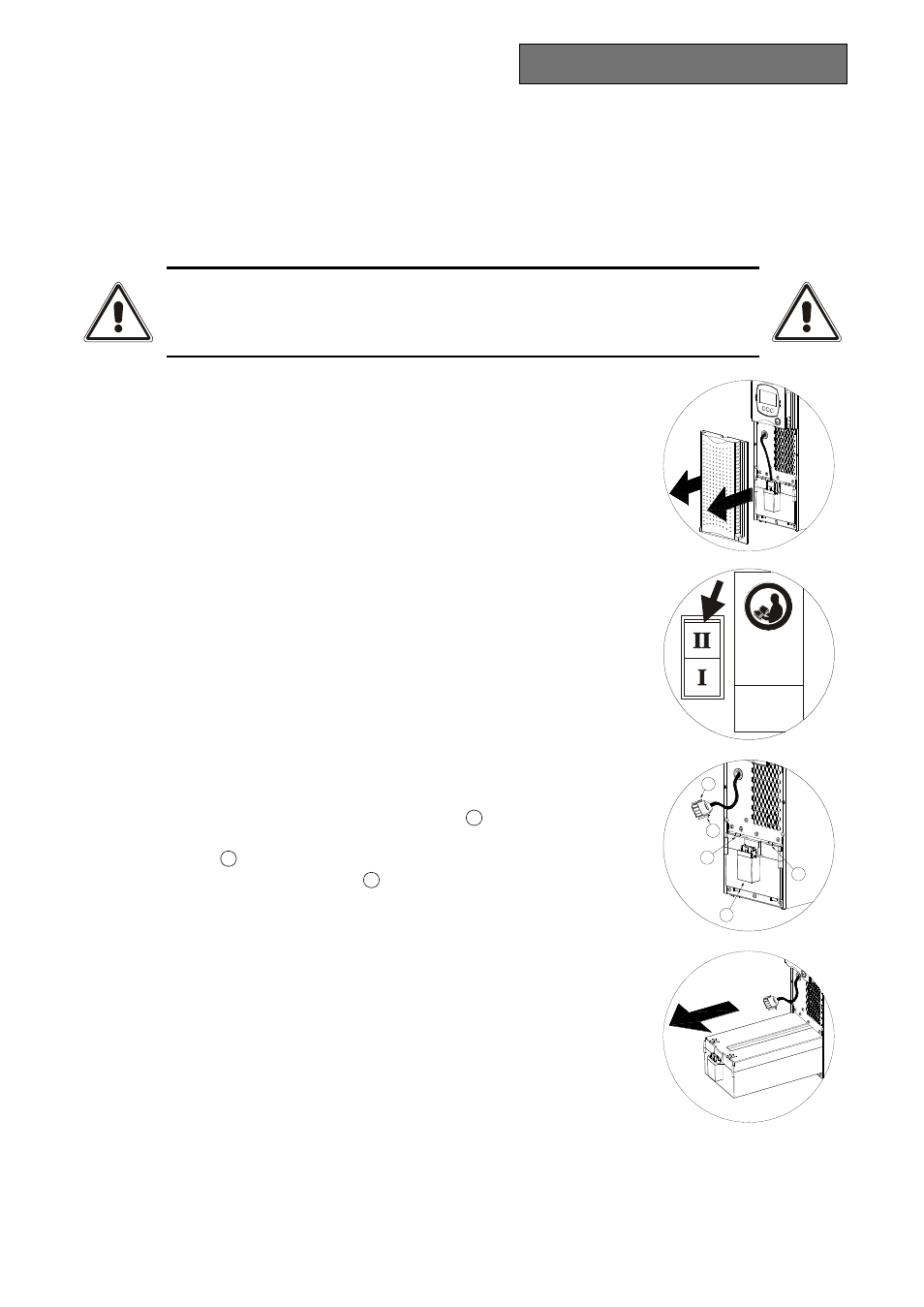

OSTITUZIONE DEL BATTERY PACK
Come accennato nella presentazione, l’UPS è dotato di un battery pack dedicato che consente una facile
sostituzione delle batterie a caldo (hot swap) in completa sicurezza grazie al sistema di connessione protetto.
ATTENZIONE: per la Vostra sicurezza e del Vostro prodotto, è necessario seguire scrupolosamente le
informazioni riportate qui di seguito.
QUANDO IL BATTERY PACK E’ SCOLLEGATO, I CARICHI COLLEGATI
ALL’UPS NON SONO PROTETTI DALLA MANCANZA DELLA RETE.
IL BATTERY PACK E’ MOLTO PESANTE. PONETE LA MASSIMA
ATTENZIONE NEL COMPIERE LA SOSTITUZIONE.
1 - Il battery pack è posizionato dietro il pannello frontale dell’UPS.
Prendere il pannello centralmente dai lati e tirare leggermente verso
l’esterno come indicato nella figura a fianco. Nel compiere tale
operazione non forzare troppo i perni di fissaggio del pannello.
2 - Portare l’interruttore di bypass manuale posto sotto il pannello frontale
nella posizione “II” (vedi figura a lato).
NOTA: in tale condizione il carico viene alimentato da bypass ed il
display deve visualizzare il messaggio di FAULT: C02.
ATTENZIONE: Per un corretto funzionamento dell’UPS si
raccomanda di sostituire il battery pack solamente con UPS acceso.
3 - Il battery pack è collegato al resto dell’UPS tramite un cavo con
morsetto. Facendo riferimento alla figura qui a fianco:
premere le 2 alette ai lati del morsetto ( A ) e sfilarlo tirando
leggermente verso l’alto. Con i pollici premere insieme i 2 ganci di
fissaggio (
B ) e, tenendoli premuti, infilare le dita indice nella fessura
posizionata sotto il connettore ( C ).
4 - Mantenendo la posizione descritta nel passo precedente, sfilare il
battery pack tirando verso l’esterno, come mostra la figura accanto.
Porre estrema attenzione nell’estrarre il battery pack poiché il suo peso
è considerevole.
ATTENZIONE: il nuovo battery pack e quello da sostituire devono
contenere lo stesso numero e tipo di batterie (vedi etichetta posta sul
battery pack vicino al connettore).
5 - Inserire nel vano apposito il nuovo battery pack facendolo scorrere fino
all’aggancio con l’UPS. Ricollegare il cavo con morsetto al connettore, riportare l’interruttore in
posizione “I” e richiudere il pannello frontale. Verificare che il display sia tornato in visualizzazione
normale.
A
A
B
B
C
Press the switch in
the position ‘II’
before changing
the battery pack
W
A
R
N
IN
G
!
W ARNING!
W
A
R
N
IN
G
!
W AR N IN G!
See the instruction
manual before
disconnecting the
battery connector
