P
RESENTACIÓN
V
ISTA
SAI
Cable con borne
Pack de batería
Interruptor de
bypass manual
Ranuras de desmontaje
Pantalla
extraíble / girable
Interruptor general
Panel frontal
extraíble

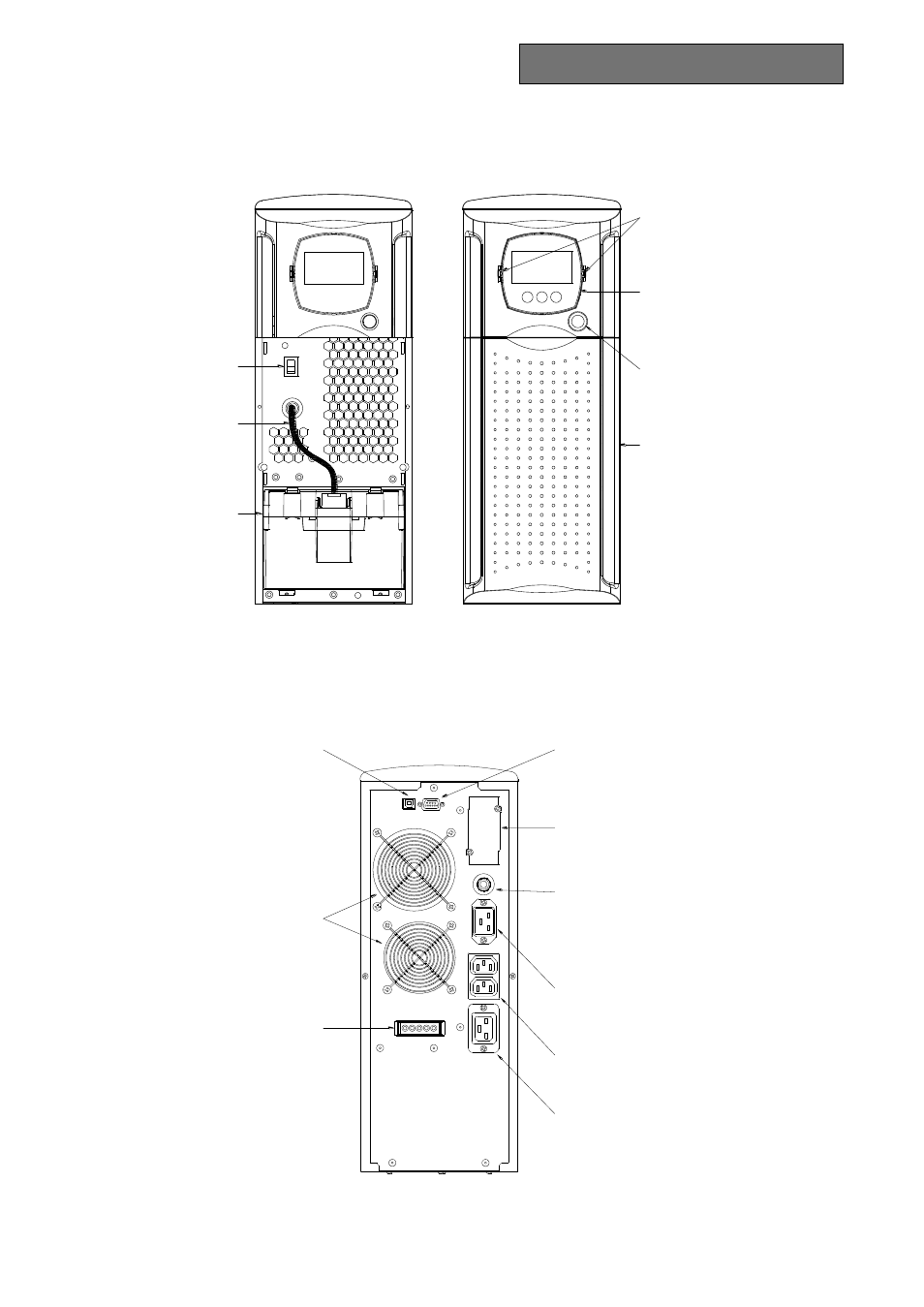

Vista frontal
Puerto de
comunicaciones SAI
Ventilador de
refrigeración
Conector de
ampliación de
batería
Puerto de comunicaciones RS232
Ranura de expansión
COMMUNICATION SLOT
Protección térmica de entrada
Entrada IEC 16A
Salida IEC 10A
Salida IEC 16A
Vista posterior
(panel frontal retirado) (con panel frontal)
