Champ d’affichage des mesures
L’afficheur permet de visualiser en séquence les mesures les plus importantes relatives à l’ASI.
Au moment de la mise en marche de l’ASI, l’afficheur visualise la valeur de la tension de réseau.
Pour passer à un affichage différent, presser plusieurs fois le bouton “SEL / SET” jusqu’à ce qu’apparaisse la
mesure souhaitée.
En cas d’anomalie / alarme (FAULT) ou de blocage (LOCK), l’afficheur visualisera automatiquement le
type et le code d’alarme correspondant.
Quelques exemples sont reportés ci-après:

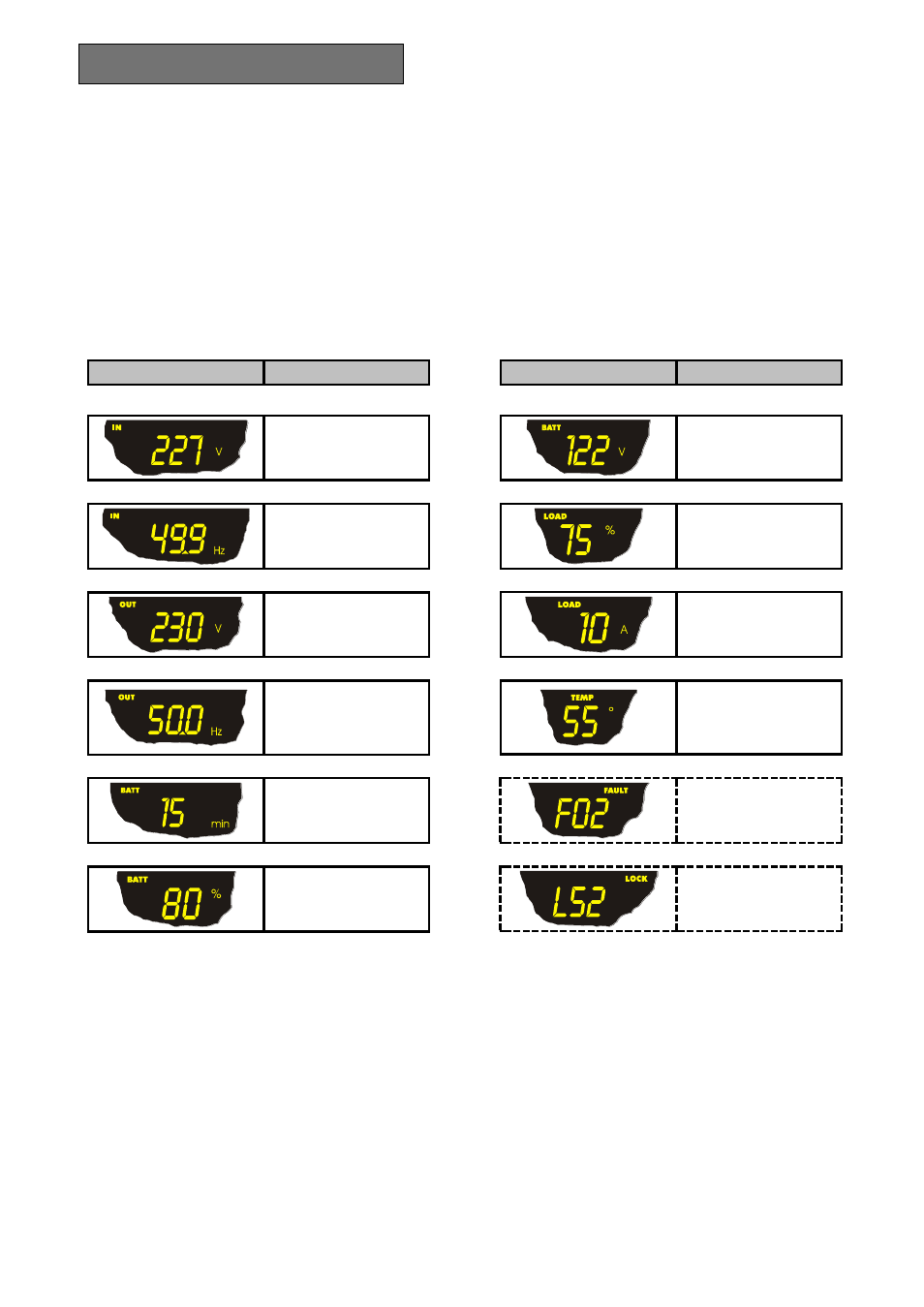

EXEMPLE GRAPHIQUE
(1)
DESCRIPTION
Tension de réseau
Fréquence de réseau
Tension de sortie de
l’ASI
Fréquence de la tension
de sortie
Autonomie résiduelle
des batteries
Pourcentage de charge
des batteries
EXEMPLE GRAPHIQUE
(1)
DESCRIPTION
Tension totale des
batteries
Pourcentage de la
charge appliquée
Courant absorbé par la
charge
Température du système
de refroidissement du
système électronique de
l’ASI
Anomalie / Alarme
(2)
: le
code correspondant
s’affiche
Blocage (2) : le code
correspondant s’affiche
(1)
Les valeurs reportées dans les images du tableau sont purement indicatives.
(2) Les codes de FAULT / LOCK ne peuvent être visualisés que s’ils sont actifs à ce moment-là (présence d’une
anomalie / alarme ou d’un blocage).
