Silvercrest SPM 200 A1 - Manual (Page 44)

42

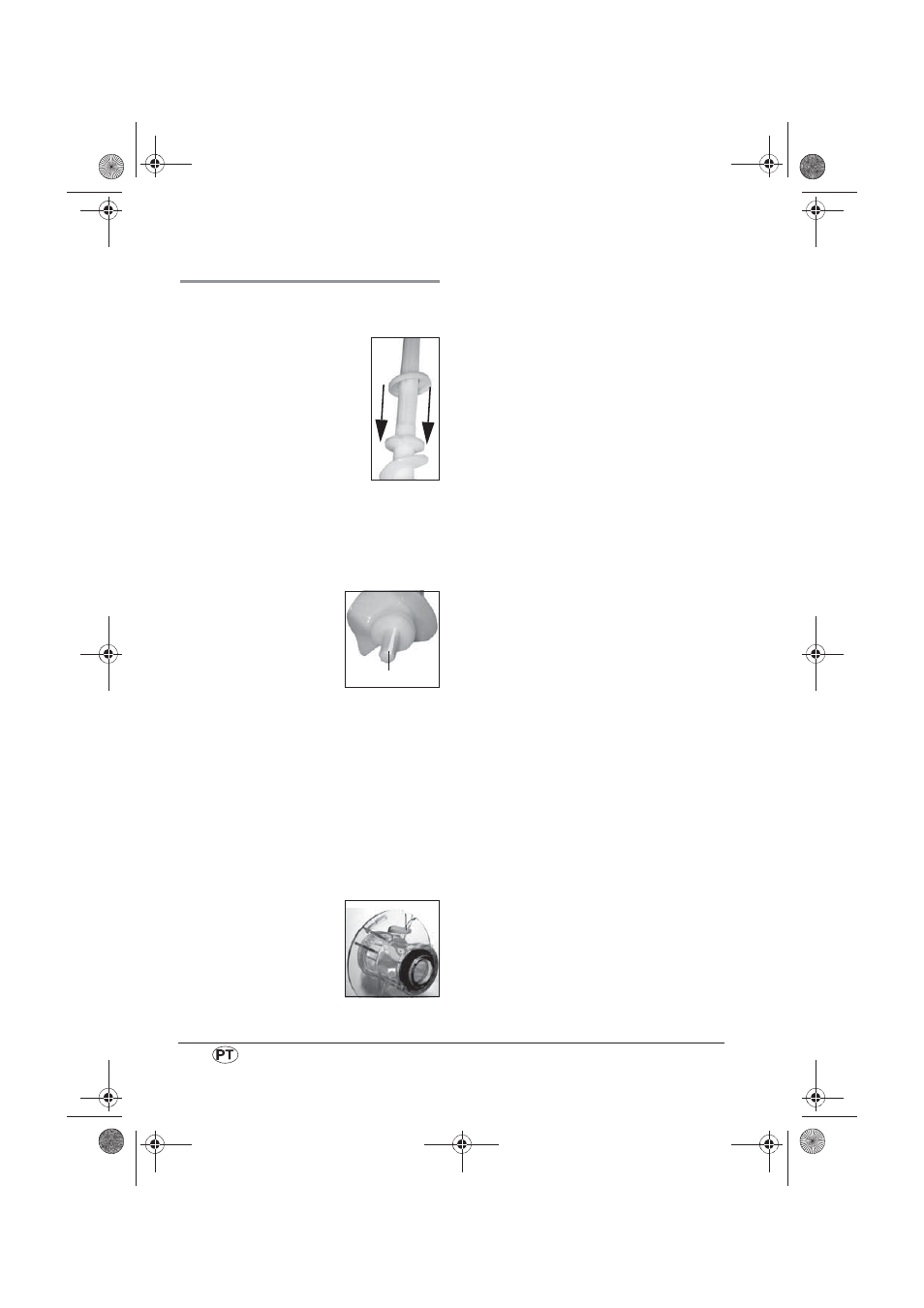

6.2 Montar o aparelho
1. Coloque o contentor de mistura 6 na
caixa do motor 3.
2. Desloque o anel da espiral
de transporte 10 sobre a
espiral de transporte 11.
Certifique-se de que o anel
da espiral de transporte
fica bem encaixado.
3. Insira a espiral de transporte 11 na
respectiva caixa 9.
4. Desloque o mecanismo de mistura 8
sobre o veio da espiral de transporte
11.
Nota: O veio da espiral
de transporte 11 possui
um entalhe A, que faz
com que o mecanismo de
mistura 8 se ajuste apenas
a uma posição.
5. Desloque a manga dentada 7 sobre o
veio da espiral de transporte 11.
Nota: O veio da espiral de transporte
11 possui um entalhe, que faz com que
a manga dentada 7 se ajuste apenas a
uma posição.
6. Desloque a caixa da espiral de
transporte 9 montada com a espiral 11
e o mecanismo de mistura 8 para o
contentor de mistura 6.
Nota: No interior da
caixa da espiral de
transporte 9 encontra-se
um prolongamento B, que
deverá estar virado para cima aquando da
inserção, de modo a permitir um bloqueio
correcto da caixa da espiral de transporte
9.
7. Pressione ligeiramente a caixa da
espiral de transporte 9 contra o
contentor de mistura 6 e bloquei-a,
rodando-a para a direita até engatar.
8. Verifique se o contentor de mistura 6
está correctamente assente na caixa do
motor 3.
9. Segure a tampa 1 inclinada e insira-a
no encaixe para a tampa 2 .
10.Pressione a tampa 1 para baixo até
assentar correctamente no contentor de
mistura
6 e engatar de modo
perceptível.
Nota: O interruptor de segurança sу й
activado depois de a tampa estar
correctamente engatada, permitindo
assim o funcionamento do aparelho.
11. Retire um dos acessórios de 17 a 22 e
aparafuse-o com a ajuda do anel
roscado 13 na caixa da espiral de
transporte 9.
Nota: Basta apertar bem o anel
roscado à mão. Neste caso, nгo й
necessário utilizar a chave de luneta
14.
O aparelho está agora pronto a funcionar.
A
B
