21
Przeprowadzanie montażu
OSTROŻNIE!
Ze względów bezpieczeństwa
łby śrub powinny być zawsze
skierowane na zewnątrz, aby
uniknąć zranienia.
Uwaga: dopiero po zakończeniu
montażu dociągnąć mocno
wszystkie połączenia śrubowe,
gdyż w przeciwnym razie może
dojść do niepożądanych naprężeń
materiałowych.
1. Nałożyć na oba górne końce
statywów (I + O) uchwyt popielnika (J)
i wspornik statywu (H). Przymocować
statywy (I + O) do paleniska (G) w
sposób pokazany na rysunku. Użyć
do tego śrub M6x25 i podkładek
Ø6xØ20.
2. Zawiesić przedni nosek drucianej
półki (L) w dolnym otworze stojaka
(O). Włożyć końce półki drucianej
(L) w dolne otwory statywów (I).
Zamontować kółka (K) na końcach
drucianej półki (L) za pomocą
podkładek Ø6xØ12 i nakrętek
blokujących M6.
3. Przykręcić dwie rączki (A) do
paleniska (G) śrubami M6x10,
podkładkami Ø6xØ12 i nakrętkami
M6. Uchwyt pokrywy (D) mocuje się
od wewnątrz pokrywy (C) za pomocą
śrub M6x10, podkładek Ø6xØ12 i
nakrętek M6 do rączki (A).
4. Przymocować płytki wentylacyjne
(Q) od zewnątrz do paleniska (G)
za pomocą śrub M4x10, podkładek
Ø4xØ12 i nakrętek M4. Powtórz tę
czynność z płyty wentylacyjnej (B) na
masce (C).
5. Zakleszczyć popielnik (N) w uchwytach
(J) między statywami (I + O).
6. Włożyć kratkę na węgiel (F) i ruszt
grillowy (E) w palenisko (G). W
razie potrzeby nałożyć przegrodę
(P) na ruszt na węgiel drzewny (F).
Należy przestrzegać wskazówek
podanych na kolejnych stronach..
OSTRZEŻENIE!
Podczas grillowania grill musi stać
na stabilnym podłożu, aby się nie
przewrócił.

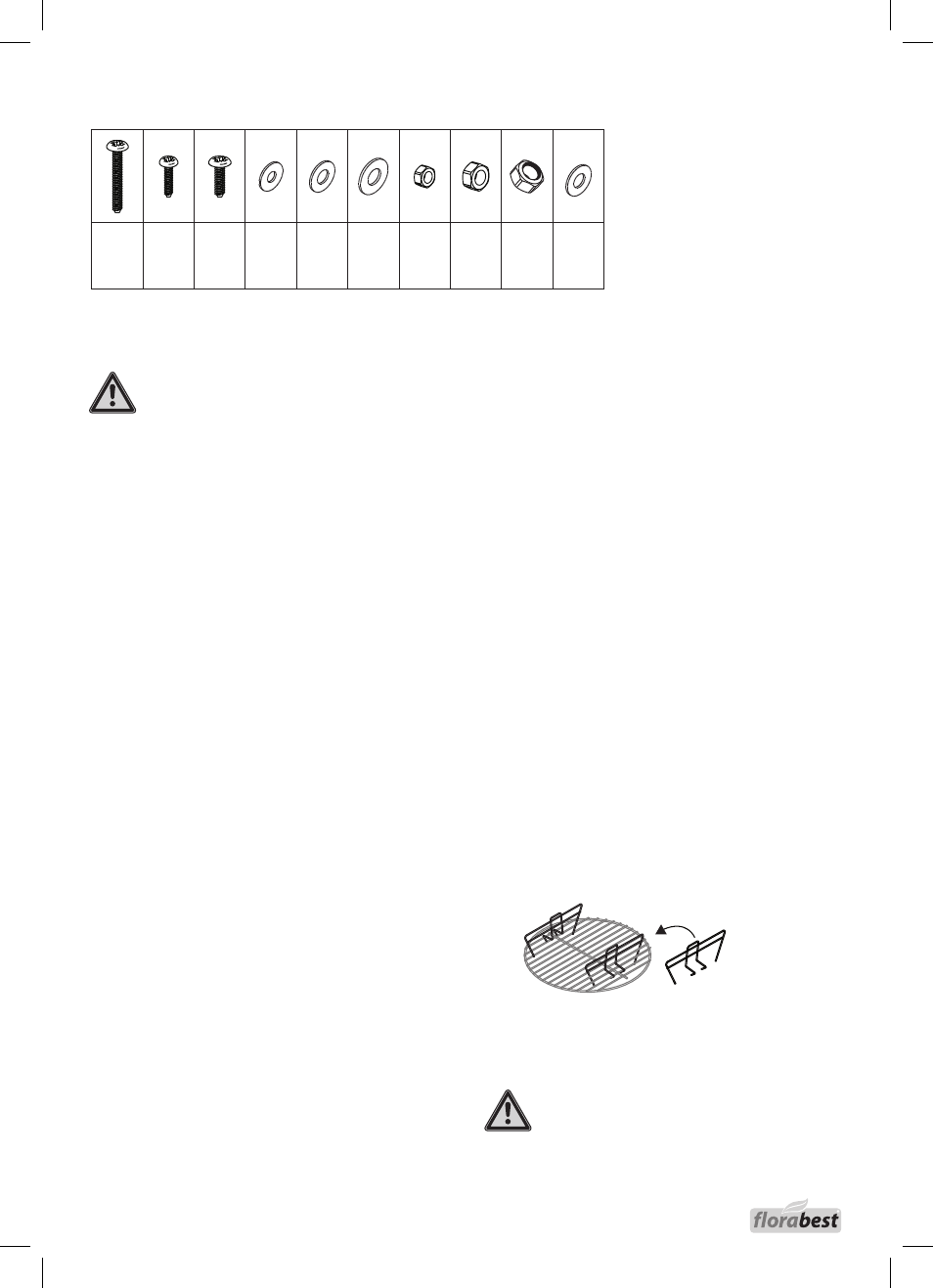

Elementy łączące
M4x10
2x
M6x10
6x
Ø4xØ12
2x
Ø6xØ12
6x
Ø6xØ20
3x
M4
2x
M6
6x
M6x25
3x
M6
2x
Ø6xØ12
2x
