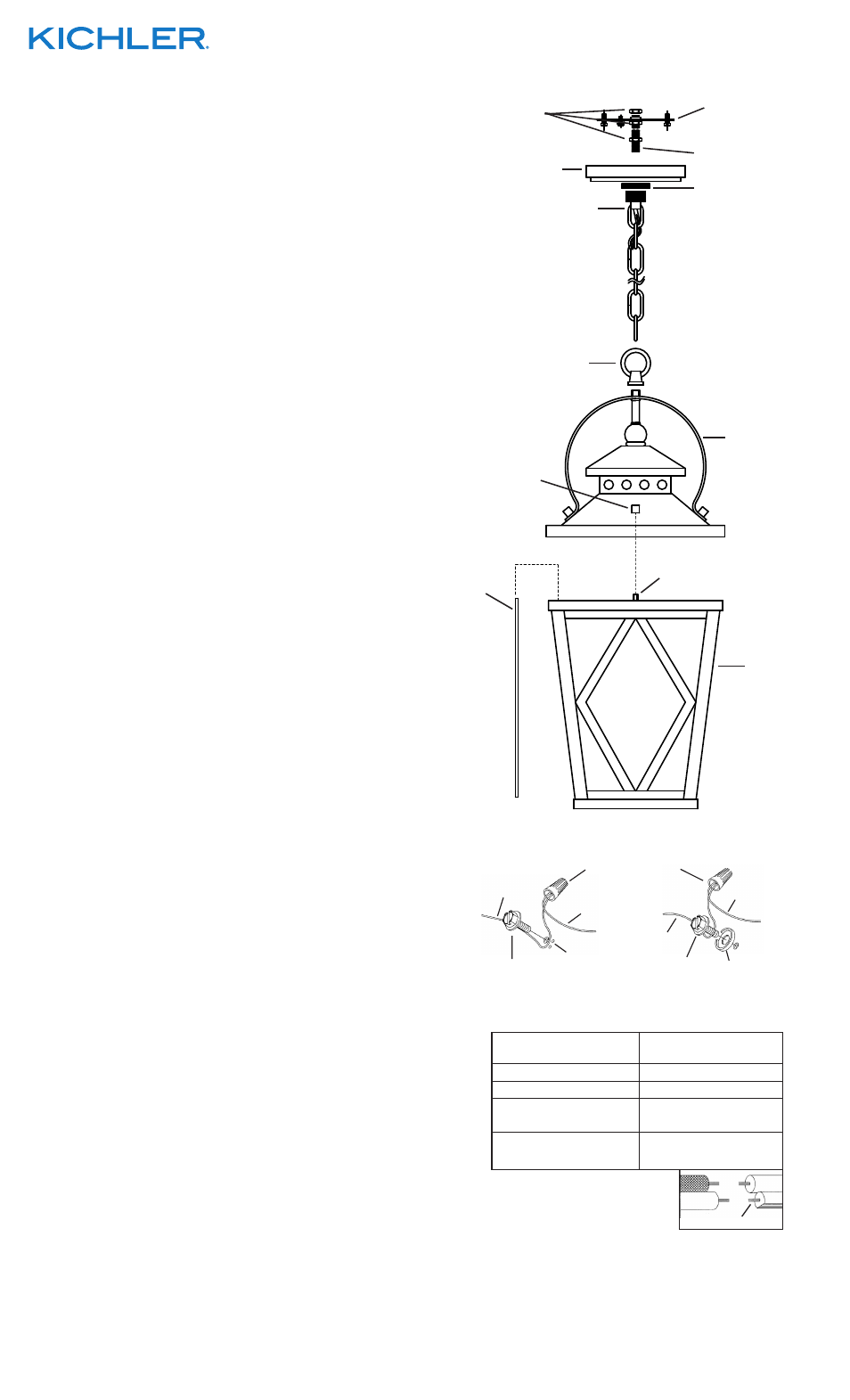

15) Haga les conexiones de los alambres (no se proveen los

connectores.) La tabla de referencia de abajo indica las

conexiones correctas y los alambres correspondientes.

16) Levante el escudete hasta el cielorraso.
17) Asegure en el escudete en el lugar apretando el anillo

roscado en el ojal de collar roscado.

1) Para insertar los paneles de cristal: Descienda uno de los

paneles de cristal dentro de la jaula. Incline el panel de

cristal de tal manera que la parte superior del panel de

cristal esté apuntando hacia el exterior del artefacto. Ajuste

el borde superior del cristal bajo el soporte a lo largo del

borde interno superior de la jaula. Cuidadosamente eleve el

panel de cristal y empuje el cristal del borde inferior hacia el

exterior del artefacto. Cuidadosamente descienda el panel

de cristal. Ajuste el borde inferior del cristal en el canal

interno a lo largo de la parte inferior de la jaula. Repita los

pasos anteriores para los paneles de cristal restantes.

2) Inserte el foco o bombilla recomendado.
3) Descienda el techo al artefacto. Pase los agujeros en el

borde del techo sobre los espárragos roscados a lo largo

del borde de la jaula.

4) Atornille las tapas roscadas sobre los espárragos roscados.

Apriete las tapas roscadas para asegurar el techo en su lugar.

5) Pase el cable del artefacto de la parte superior del artefacto

a través del agujero en la parte inferior del lazo. Pase el lazo

sobre el extremo del tubo roscado en la parte superior del

artefacto.
6) APAGUE LA ALIMENTACIÓN ELÉCTRICA.

IMPORTANTE: Antes de comenzar, NUNCA trate de trabajar

sin antes desconectar la corriente hasta que el trabajo se

termine.

a) Vaya a la caja principal de fusibles, o interruptor o caja

de circuitos de su casa. Coloque el interruptor de la

corriente principal en posición de apagado “OFF”.

b) Desatornille el (los) fusible (s), o coloque el interruptor o

interruptores del breaker en posición de apagado

“OFF”, que controla (n) la corriente hacia el artefacto o

habitación donde está trabajando.

c) Coloque el interruptor de pared en posición de apagado

“OFF”. Si el artefacto que se va a reemplazar tiene un

interruptor o cadena que se jala, colóquelos en la

posición de apagado “OFF”.

7) Seque el tubo roscado de la bolsa de piezas y atornille en el

ojal de collar roscado un minimo de 6 mm (1/4”). Inmovilice

en el lugar con la tuerca hexagonal.

8) Instale otra tuerca hexagonal en el tubo roscado casi

tocando la primera tuerca hexagonal. Ahora, atornille el tubo

roscado en la abrazadera de montaje. La abrazadera de

montaje se debe colocar con la rosca extruida mirando

hacia la caja de salida. El tubo roscado debe sobresalir

atrás de la abrazadera de montaje. Atornille la tercera tuerca

hexagonal en el extremo del tubo roscado que sobresale de

la parte posterior de la abrazadera de montaje.

9) Conecte la abrazadera de montaje a la caja de salida.
10) Destornille el anillo roscado del ojal de collar roscado deben

sobresalir aproximadamente la mitad. Ajuste el ojal del

collar roscado girando el conjunto hacia arriba a abajo, en la

abrazadera de montaje. Retire el escudete.

11) Después que encuentre la posición deseada, apriete la

tuerca hexagonal superior contra el fondo de la abrazadera

de montaje.

12) Después de encontrar la posición deseada, apriete ambas

tuercas hexagonales, la superior y la inferior, arriba contra

las partes superior e inferior de la abrazadera de montaje.

13) Pase el alambre eléctrico y el alambre de tierra a través de

los estabones de la cadena, a espacios maximos de 3

pulgadas. Pase el alambre a través del anillo roscado, el

escudete, el ojal de collar roscado, el tubo roscado y dentro

de la caja de salida.

14) Instrucciones de conexión a tierra solamente para los

Estados Unidos. (Vea la ilustracion A o B).

A) En las lámparas que tienen el fleje, de montaje con un

agujero y dos hoyuelos realzados. Enrollar el alambre a

tierra de la caja tomacorriente alrededor del tornillo

verde y pasarlo por el aquiero.

B) En las lámparas con una arandela acopada. Fijar el

alambre a tierra de la caja tomacorriente del ajo de la

arandela acoada y tornillo verde, y paser por el fleje de

montaje.

Si la lámpara viene con alambre a tierra. Conecter el

alambre a tierra de la lámpara al alambre a tierra de la caja

tomacorriente con un conector de alambres (no incluido)

espués de seguir los pasos anteriores. Nunca conectar el

alambra a tierra a los alambres eléctros negro o blanco.
