INSTALACIÓN DEL ADORNO COLGANTE DE CADENA
1) Pase el alambre del artefacto a través del vástago central.
Atornille el vástago central en la parte superior del cuerpo
del artefacto.
2) Deslice el extremo con muescas de la parte inferior del
soporte lateral entre el brazo y la pieza de la guarnición
central del cuerpo del artefacto. Fije la ranura en el extremo
del soporte alrededor del poste que conecta el extremo del
brazo a la guarnición central del cuerpo del artefacto.
3) Deslice el agujero en el anillo pequeño de la guarnición
sobre el extremo superior del vástago central.
4) Alinee el agujero en el anillo de la guarnición central con el
agujero en la parte superior del soporte lateral.
5) Rosque el extremo del espárrago de cabeza esférica a
través del agujero en la parte superior del soporte lateral y
en el agujero en el lado del anillo de la guarnición central.
6) Repita los pasos 2 – 5 para los soportes laterales restantes.
7) Apriete los espárragos de cabeza esférica después de que
todos los soportes laterales hayan sido instalados.
8) Pase el alambre del artefacto a través del acoplamiento.
Atornille el acoplamiento sobre la parte superior del vástago
central.
9) Rosque un tubo roscado pequeño en el extremo de cada
lazo pequeño.
10) Fije el lazo pequeño al acoplamiento en la parte superior del
vástago central.
11) Pase el tubo roscado al extremo del segundo lazo a través
del agujero en el escudete.
12) Deslice una arandela de seguridad sobre el extremo del
tubo roscado. Atornille la tuerca hexagonal en el vástago.
13) Acople un eslabón de cadena al lazo pequeño en el extremo
del vástago y al lazo en el escudete.
14) APAGUE LA ALIMENTACIÓN ELÉCTRICA.
IMPORTANTE: Antes de comenzar, NUNCA trate de trabajar
sin antes desconectar la corriente hasta que el trabajo se
termine.
a) Vaya a la caja principal de fusibles, o interruptor o caja
de circuitos de su casa. Coloque el interruptor de la
corriente principal en posición de apagado “OFF”.
b) Desatornille el (los) fusible (s), o coloque el interruptor o
interruptores del breaker en posición de apagado
“OFF”, que controla (n) la corriente hacia el artefacto o
habitación donde está trabajando.
c) Coloque el interruptor de pared en posición de apagado
“OFF”. Si el artefacto que se va a reemplazar tiene un
interruptor o cadena que se jala, colóquelos en la
posición de apagado “OFF”.
15) Encuentre los agujeros roscados apropiados en la abrazadera
de montaje. Monte los tornillos de montaje en los agujeros
roscados.
16) Acople la abrazadera de montaje a la caja de salida. (No se
provee tornillos). La abrazadera de montaje se puede ajustar
para acomodar la posición del artefacto.
17) Instrucciones de conexión a tierra solamente para los
Estados Unidos. (Vea la ilustracion A o B).
A) En las lámparas que tienen el fleje, de montaje con un
agujero y dos hoyue los realzados. Enrollar el alambre a
tierra de la caja tomacorriente alrededor del tornillo
verde y pasarlo por el aquiero.
B) En las lámparas con una arandela acopada. Fijar el
alambre a tierra de la caja tomacorriente del ajo de la
arandela acoada y tornillo verde, y paser por el fleje de
montaje.
Si la lámpara viene con alambre a tierra. Conecter el
alambre a tierra de la lámpara al alambre a tierra de la caja
tomacorriente con un conector de alambres (no incluido)
espués de seguir los pasos anteriores. Nunca conectar el
alambra a tierra a los alambres eléctros negro o blanco.
18) Haga les conexiones de los alambres (no se proveen los
connectores.) La tabla de referencia de abajo indica las
conexiones correctas y los alambres correspondientes.
19) Empuje el artefacto hacia el techo, pasando cuidadosamente
los tornillos de montaje a través de los orificios en el escudete.
20) Atornille las perillas estriadas en los tornillos de montaje.
Ajuste las perillas estriadas para fijar el artefacto en el techo.
LA INSTALACIÓN EN EL TECHO
1) Pase el alambre del artefacto a través del vástago central.
Atornille el vástago central en la parte superior del cuerpo
del artefacto.
2) Deslice el extremo con muescas de la parte inferior del
soporte lateral entre el brazo y la pieza de la guarnición
central del cuerpo del artefacto. Fije la ranura en el extremo
del soporte alrededor del poste que conecta el extremo del
brazo a la guarnición central del cuerpo del artefacto.
3) Deslice el agujero en el anillo pequeño de la guarnición
sobre el extremo superior del vástago central.
4) Alinee el agujero en el anillo de la guarnición central con el
agujero en la parte superior del soporte lateral.
5) Rosque el extremo del espárrago de cabeza esférica a
través del agujero en la parte superior del soporte lateral y
en el agujero en el lado del anillo de la guarnición central.
6) Repita los pasos 2 – 5 para los soportes laterales restantes.
7) Apriete los espárragos de cabeza esférica después de que
todos los soportes laterales hayan sido instalados.
8) Pase el alambre del artefacto a través del acoplamiento.
Atornille el acoplamiento sobre la parte superior del vástago
central.
9) Atornille el tubo roscado pequeño en el extremo del acoplamiento
en la parte superior del vástago central.
10) Pase el cable del artefacto a través del agujero en el escudete.
Pase el agujero en el escudete sobre el tubo roscado en la
parte superior del cuerpo del artefacto.
11) Deslice la arandela de seguridad sobre el tubo roscado que
sobresale desde el interior del escudete. Atornille la tuerca
hexagonal en el tubo roscado.
12) Siga los pasos # 14-20 en las Instrucciones de I.
ARANDELA
CONCAVA
A
B
TIERRA DE LA
CAJA DE SALIDA
TORNILLO DE TIERRA,
VERDE
DEPRESIONES
TIERRA
ARTEFACTO
CONECTOR DE ALAMBRE
(NO SE PROVEE)
TIERRA DE LA
CAJA DE SALIDA
TORNILLO DE TIERRA,
VERDE
TIERRA
ARTEFACTO
Conectar el alambre de
suministro negro o rojo al
Conectar el alambre de
suministro blanco al
Negro
Blanco
*Cordon paralelo (redondo y liso)
*Cordon paralelo (cuadrado y estriado)
Claro, marrón, amarillio o negro
sin hebra identificadora
Claro, marrón, amarillio o negro
con hebra identificadora
Alambre aislado (diferente del verde)
con conductor de cobre
Alambre aislado (diferente del
verde) con conductor de plata
*Nota: Cuando se utiliza alambre paralelo
(SPT I y SPT II). El alambre neutro es de forma
cuadrada o estriada y el otro alambre será de
forma redonda o lisa. (Vea la ilustracíón).
Hilo Neutral
Date Issued: 8/9/13
IS-43461-US
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VEA EL OTRO LADO DE TRADUCCIONES AL INGLÉS.

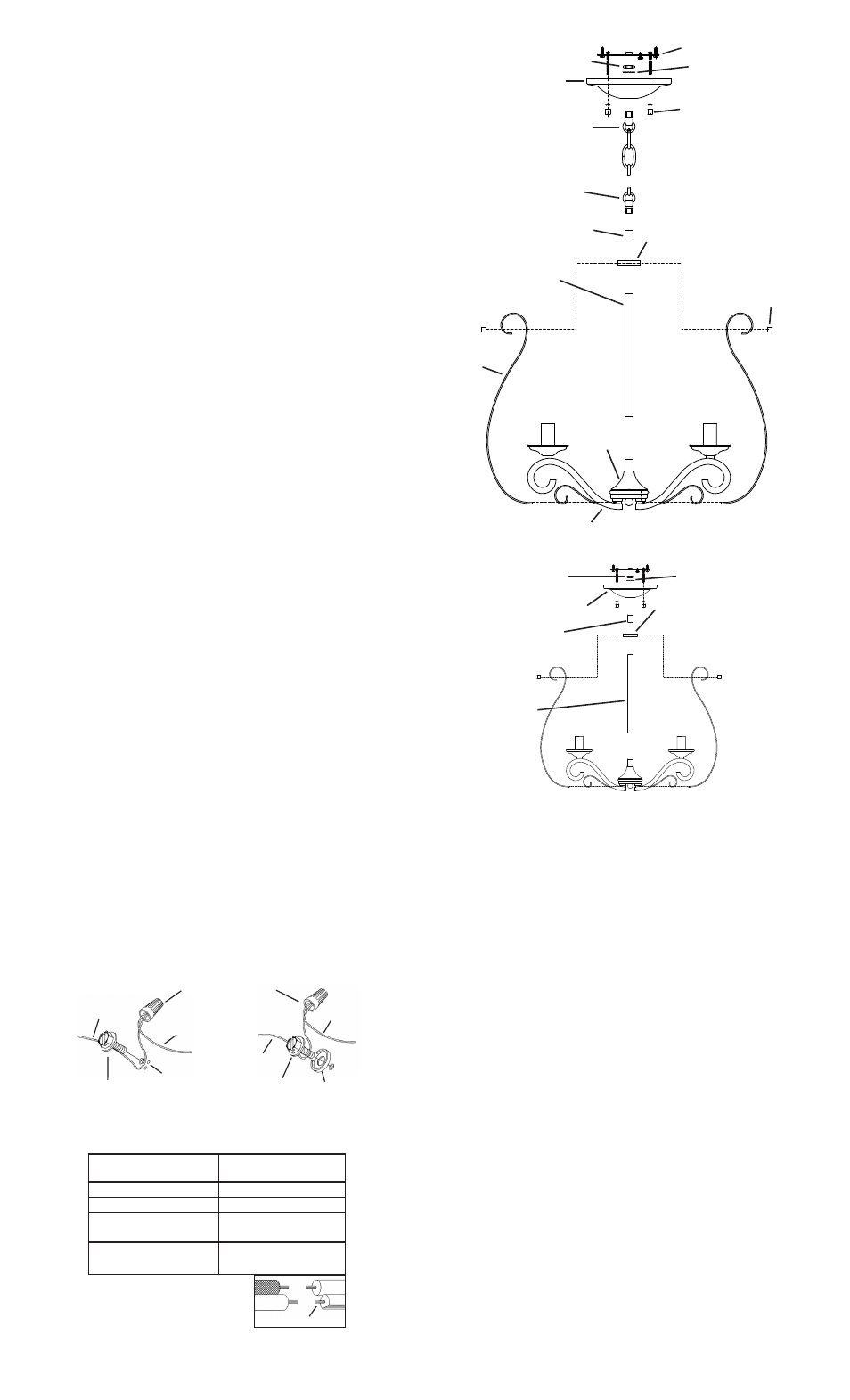

COUPLING
ACOPLAMIENTO
MOUNTING STRAP
PLANCHA PARA MONTAR
THREADED BALL
BOLA ROSCADA
CANOPY
CAPUCHÓN
LOOP
ANILLO
LOCKWASHER
ARANDELA DE
SEGURIDAD
HEXNUT
TUERCA HEXAGONAL
LOOP
ANILLO
CENTER TRIM RING
ANILLO DE LA
GUARNICIÓN CENTRAL
BALL STUD
ESPÁRRAGO DE
CABEZA ESFÉRICA
CENTER STEM
VÁSTAGO CENTRAL
SIDE BRACKET
SOPORTE LATERAL
CENTER TRIM
GUARNICIÓN CENTRAL
ARM
BRAZO
LOCKWASHER
ARANDELA DE
SEGURIDAD
HEXNUT
TUERCA HEXAGONAL
CANOPY
CAPUCHÓN
CENTER TRIM RING
ANILLO DE LA
GUARNICIÓN CENTRAL
CENTER STEM
VÁSTAGO CENTRAL
COUPLING
ACOPLAMIENTO
