Kayenne XL Package — Installation and Service Manual
75

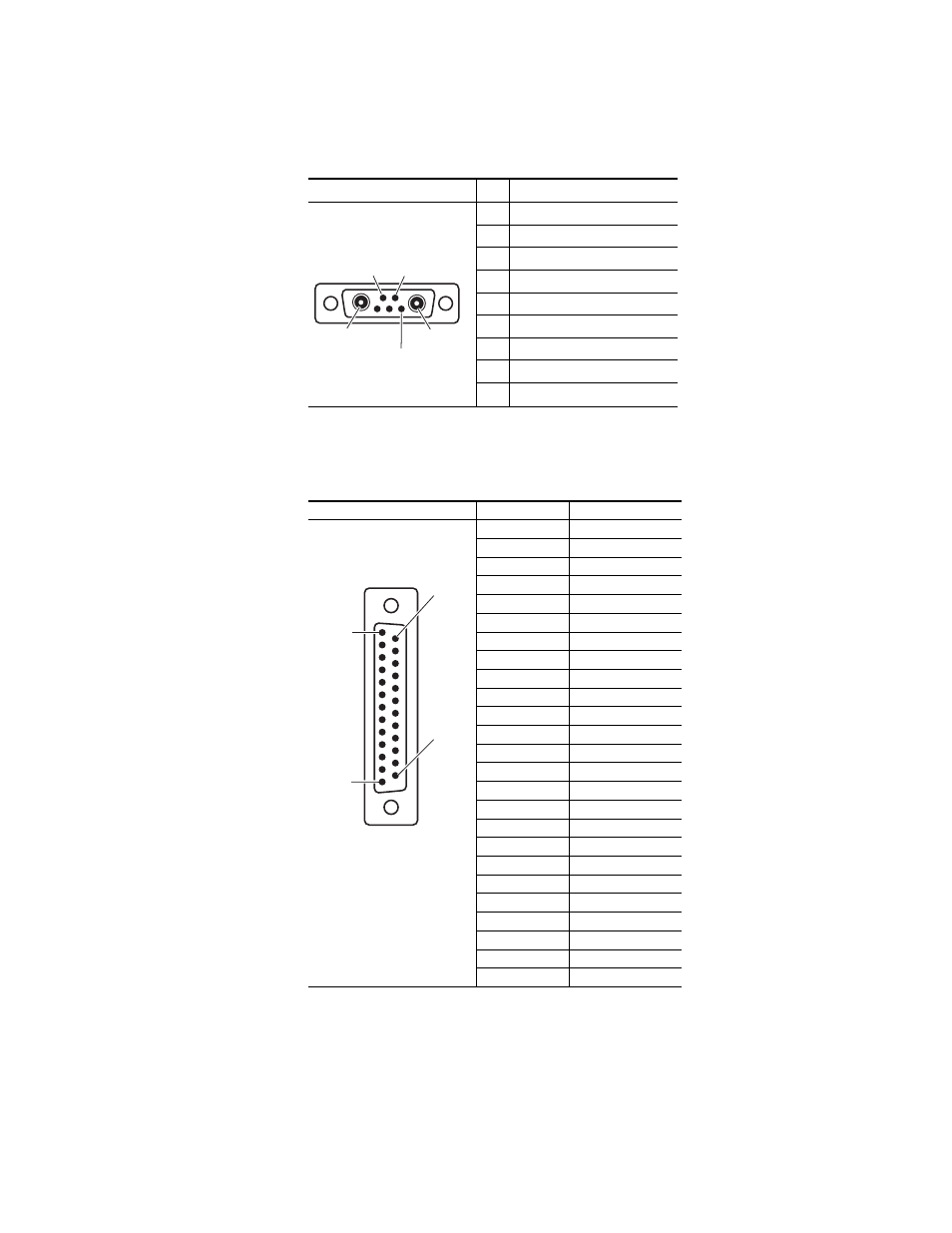

Pin Assignments
Panel Stripe Connector (8x Rear Panel)
The panel Stripe Connector is used for connecting the Control Panel.
GPI Connector (Rear Panel)
Table 13.
Socket
Pin
Signal
1
Ground 1
2
48V POS
3
Ground 1
4
48V POS
5
Ground 1
A1
Data OUT
A2
DATA IN
Socket
Pin
Signal
1
GPI Out 1
2
GPI Out 2
3
GPI Out 3
4
GPI Out 4
5
GPI Out 5
6
GPI Out 6
7
GPI Out 7
8
GPI Out 8
9
GPI Out 9
10
GPI Out 10
11
---
12
Ground
13
Ground
14
GPI In 1
15
GPI In 2
16
GPI In 3
17
GPI In 4
18
GPI In 5
19
GPI In 6
20
GPI In 7
21
GPI In 8
22
---
23
---
24
Ground
25
Ground
Coaxial A1
Pin 1
Pin 2
Coaxial A2
Pin 3
D-Sub Female
D-25 Female
Pin 1
Pin 13
Pin 25
Pin 14
