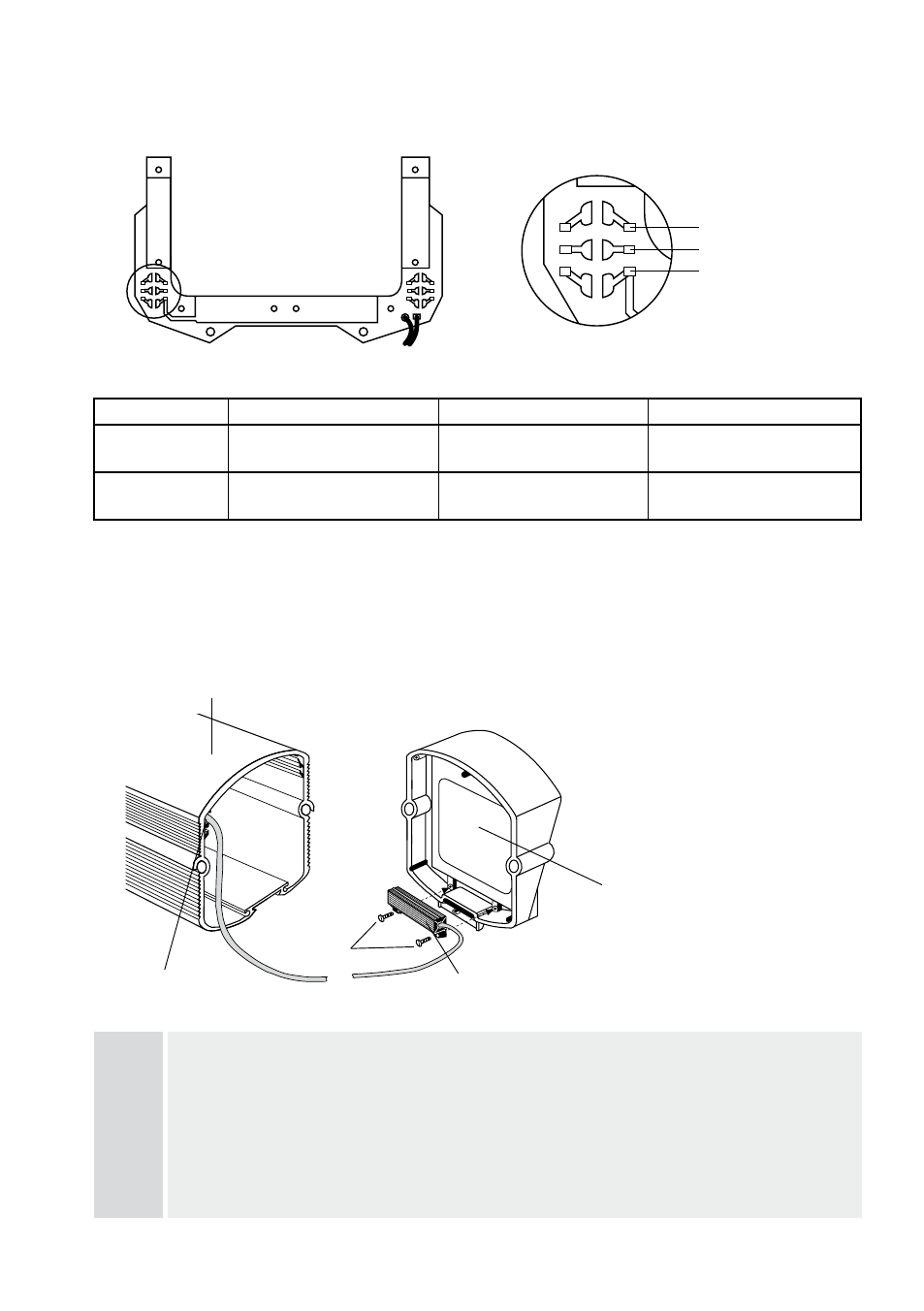

6.2 Montage von PTC-Heizungs-Kits: VHM/H220 (Art.-Nr. 71301)
und VHM/H24 (Art.-Nr. 71601)
F
Die Heizung wird direkt im Frontteil
F des Gehäuses verschraubt. Dazu ist zunächst durch
Lösen der beiden 4mm Inbusschrauben das Fronteil vom Gehäuse abzunehmen.
H, g
Das Heizelement
H wird mittels selbstschneidender Kreuzschlitz-Schrauben 3x 6mm g an der
vorgesehenen Stelle montiert.
S
Zur Führung des Anschlusskabels zum Netzverteiler ist im Gehäuseprofil ein Kanal
S vorgesehen.
Hinweis Bei dem elektrischen Anschluss an Kabelverteiler, bzw. Netzgerät ist darauf zu achten, dass die Heizungs-
Spannung mit der Eingangs-Spannung übereinstimmt.
Spannung
Lötbrücken A
Lötbrücken B
Lötbrücken C
4V (werkseitig)
A auf beiden Seiten
(rechts/links) offen
B auf beiden Seiten
(rechts/links) geschlossen
C auf beiden Seiten
(rechts/links) offen
V-Konfiguration
A auf beiden Seiten
(rechts/links) geschlossen
B auf beiden Seiten
(rechts/links) offen
C auf beiden Seiten
(rechts/links) geschlossen
6.1.1 Konfiguration der werkseitig eingebauten 24V-Heizung
für den 12V-Betrieb (bei VHM-ZLB-W-W und VHM-ZLKCB-W)
links
rechts
A
B
C
