Joch
Gehäuse-Abklappung/Herausnahme
3. Öffnen und Schließen des Gehäuses
A
a
b
M
a
b
b
d
c

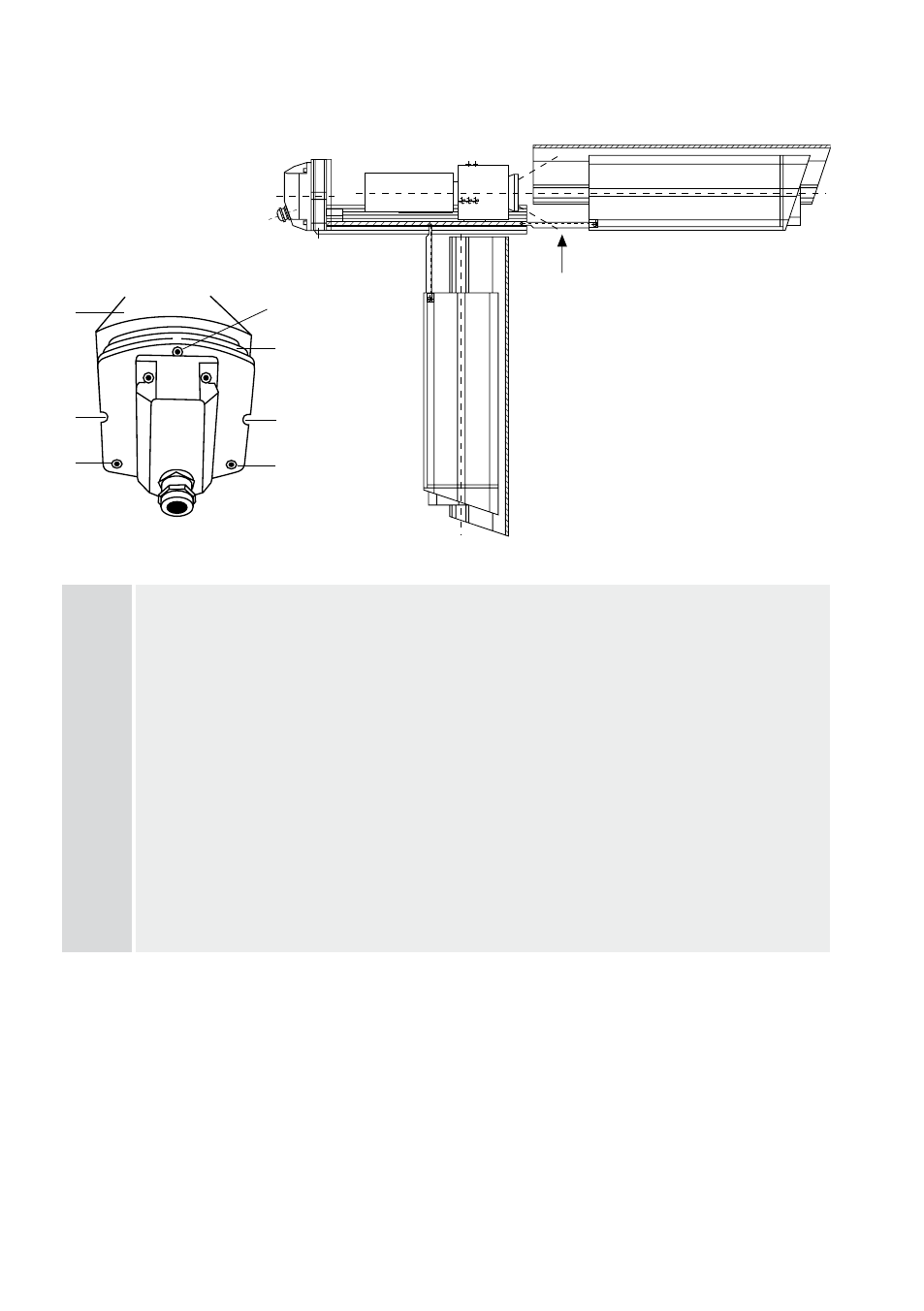

a, M, A Zum Öffnen des Gehäuses sind die beiden an der Seite des Mittelrahmens M befindlichen Schrauben a
zu lösen, danach kann der Gehäusekörper vom Mittelteil A abgezogen werden.
Bei den Ausführungen mit eingebauter Scheibenheizung ist der Heizungsstecker, je nach Version an der
Kabelverteilerplatine, bzw. am Netzgerät zu ziehen.
c, d Über ein Zwischenstück (Joch) besteht eine lösbare Verbindung zur Kamerawanne. Am Ende des Schie-
bebereichs klappt man den Gehäusekörper nach unten ab und kann ihn dann, zum freien Hantieren an
den Einbauten, in senkrechter Stellung c nach hinten bewegen, oder aber in waagerechter Stellung d,
durch Zusammendrücken der beiden Jocharme, ganz vom übrigen Gehäuse lösen.
b, M Der hintere Gehäusedeckel ist mit 3 Inbusschrauben M4 b am Mittelrahmen M befestigt und zu diesem
hin abgedichtet.
Hinweis Beim Schließen des Gehäuses ist darauf zu achten, dass sich die Dichtringe zwischen den einzelnen
Gehäuseteilen in ihrer vorgesehenen Lage im Rück-/Mittel- bzw. Vorderteil befinden und dass keine
Leitungen zwischen Gehäuse- und Deckelrand eingeklemmt werden.
Hinweis Nach dem Öffnen der Gehäuse zu Wartungszwecken sollten zur Erhaltung der Schutzart IP 66 die
Deckeldichtungen an den geöffneten Stellen ersetzt werden.
