Removing the power connector, Installing the power connector – Dell Vostro 15 3558 User Manual
Page 24
e.
f.
g.
h.
After Working Inside Your computer.
Removing the Power Connector
1.
Before Working Inside Your Computer
2. Remove:
a.
b.
c.
d.
e.
f.
g.
h.

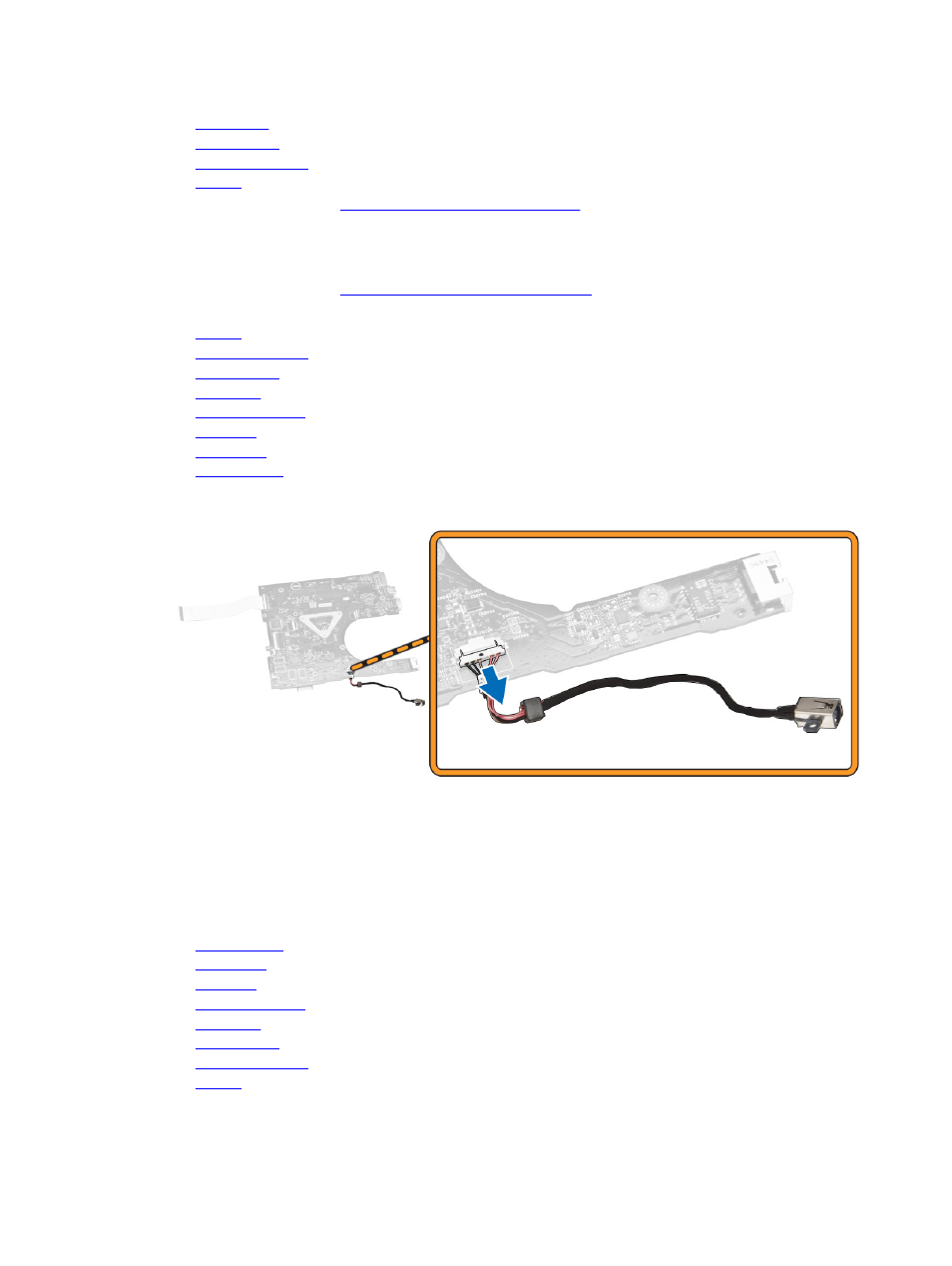

3. Disconnect the power connector from the system board and lift it away from the system board.
Installing the Power Connector
1.
Insert the power connector into its slot on the chassis and guide the cable into the retention tabs.
2. Connect the power connector cable to the system board.
3. Install:
a.
b.
c.
d.
e.
f.
g.
h.
24
