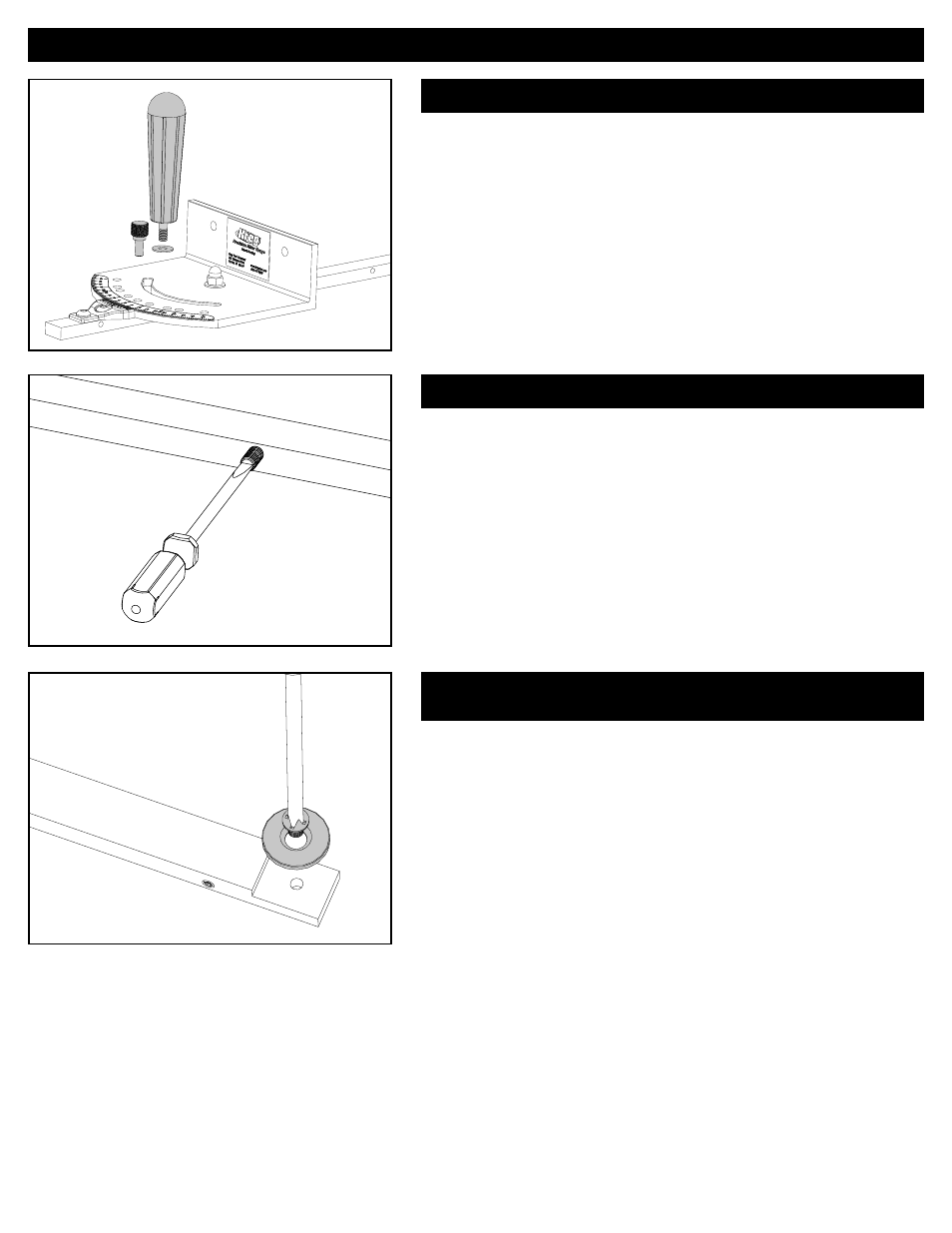

Ensamble - Cartabón de inglete
5.
Establezca el ángulo del cartabón de inglete en cero e inserte
el pasador de posicionamiento en el orifi cio del tope positivo del
ángulo cero. Deslice la arandela de nailon de ¼ pulg (0,63 cm) en el
montante roscado en la manija y enrosque la manija en la barra de
guía. Apriete la manija.
Instalación de la manija del cartabón de inglete
Con un destornillador de cabeza plana pequeño, enrosque cinco
tornillos de fi jación de nailon de #10-32 x ⅝ pulg en los orifi cios en el
lado de la barra guía. Pase cada uno desde el mismo lado hasta que
comiencen a aparecer en el lado opuesto. Pruebe el calce del cartabón
de inglete en la ranura de inglete de la sierra. Ajuste cada tornillo, quite
o reemplace el cartabón de inglete según sea necesario, hasta que el
cartabón de inglete se deslice sin problemas por la ranura de inglete,
sin ninguna holgura lateral.
Ajuste de la barra guía
Para una sierra con ranura de cartabón de inglete con perfi l en T,
coloque la arandela con ranura en T en la cara inferior de la muesca
en el extremo principal de la barra guía con el tornillo de cabeza plana
#10-32 x 5/16 pulg. Apriete el tornillo; tenga cuidado de no rodar las
roscas en la barra de aluminio.
Coloque la arandela con ranura en T
(solamente para sierras con ranuras de cartabón de inglete con perfi l en T)
