INPUT A / INPUT B
Les entrées INPUT A & INPUT B de la série CL sont symétrisées
électroniquement. Le gain de tension de tous les modèles est réglé
sur 32 dB (gain constant). Toutefois il en résulte des sensibilités
d‘entrée différentes selon les modèles (voir tableau), mais le réglage
de niveau des fi ltres actifs ou des processeurs de signal dans les
systèmes multi-voies est beaucoup plus simple. Les amplifi cateurs
ayant différentes puissance de sortie peuvent être modifi és sans
problème, les fi ltres n‘ont pas besoin d‘être réglés du fait de la
constante amplifi cation sur toute la ligne. Si des limiteurs de tension
externes sont employés, ils doivent être réglés sur la catégorie de
puissance (classe) utilisée en fonction des haut-parleurs con-
nectés.
Les connecteurs de sortie de type XLR OUTPUT A & OUTPUT B
sont prévus pour un branchement „transparent“ des signaux d’entrée vers d’autres amplifi cateurs de
puissance. Le signal d’entrée est directement dirigé vers ces connecteurs de sortie. Il ne s’agit pas de
répétiteurs ou autres composants électroniques intégrés dans le trajet du signal. Donc, les connecteurs
d’entrée et de sortie d’un même canal sont reliés en parallèle, offrant une connexion électrique
permanente, quel que soit le réglage de l’interrupteur secteur (Power).
CORDONS DE CONNEXION NF
Il est recommandé de choisir des câbles symétrisés de qualité (deux conducteurs pour le signal audio,
plus une tresse de masse) munis de prises de type XLR. Bien que le branchement de câbles non
symétrisés à l’amplifi cateur de puissance soit possible, il est toujours préférable d’utiliser des câbles
symétrisés. La plupart des équipements audio actuels sont équipés de sorties symétrisées. Avec un
câblage symétrisé, toutes les parties métalliques des boîtiers sont reliées la masse, ce qui élimine
effi cacement l’apparition d’interférences externes, se traduisant par des bruits de fond et des parasites.
Câblage interne d’un connecteur de type XLR
XLR (mâle) XLR (femelle)
PARALLEL
Les connecteurs d’entrée des canaux A et B sont reliés électriquement en parallèle
lorsque le sélecteur est réglé sur PARALLEL. Toutefois, le contrôle séparé des
deux canaux est toujours possible via le contrôle de niveau A ou B.
DUAL
Si le sélecteur est réglé sur DUAL, les signaux audio des canaux et A et B sont
amplifi és indépendamment.

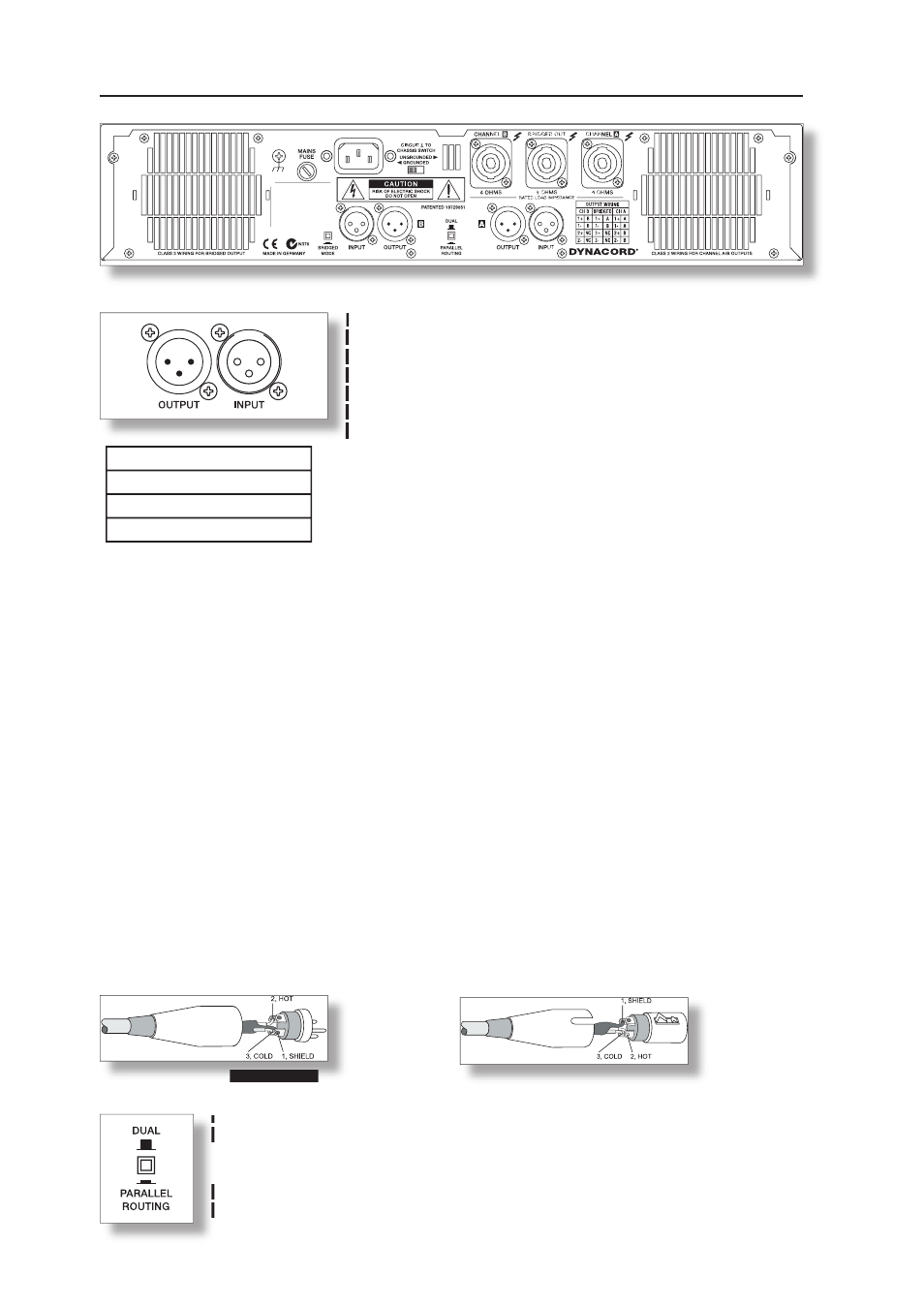

PANNEAU ARRIÈRE
Bien qu’elles soient équipées de connecteurs de sortie de type XLR, certaines consoles de
mixage disposent uniquement d’une connexion de sortie asymétrique. Si vous employez de telles
consoles, il est nécessaire de raccorder les broches 1 et 3 des connecte urs d’entrée de l’ampli
de puissance ou de laisser la broche 3 de la prise du câble non connectée. Sinon, des signaux
audio asymétriques arriveront via la broche 3 (b, -, point froid) et la broche 2 (a, +, point chaud),
produisant un ronfl ement et des interférences HF, qui risquent d’endommager l’amplifi cateur de
puissance et/ou les enceintes connectées.
27
CL800 +1.15dBu / 0.88V
CL1200 +3.2dBu / 1.12V
CL1600 +4.7dBu / 1.33V
CL2000 +5.5dBu / 1.46V
