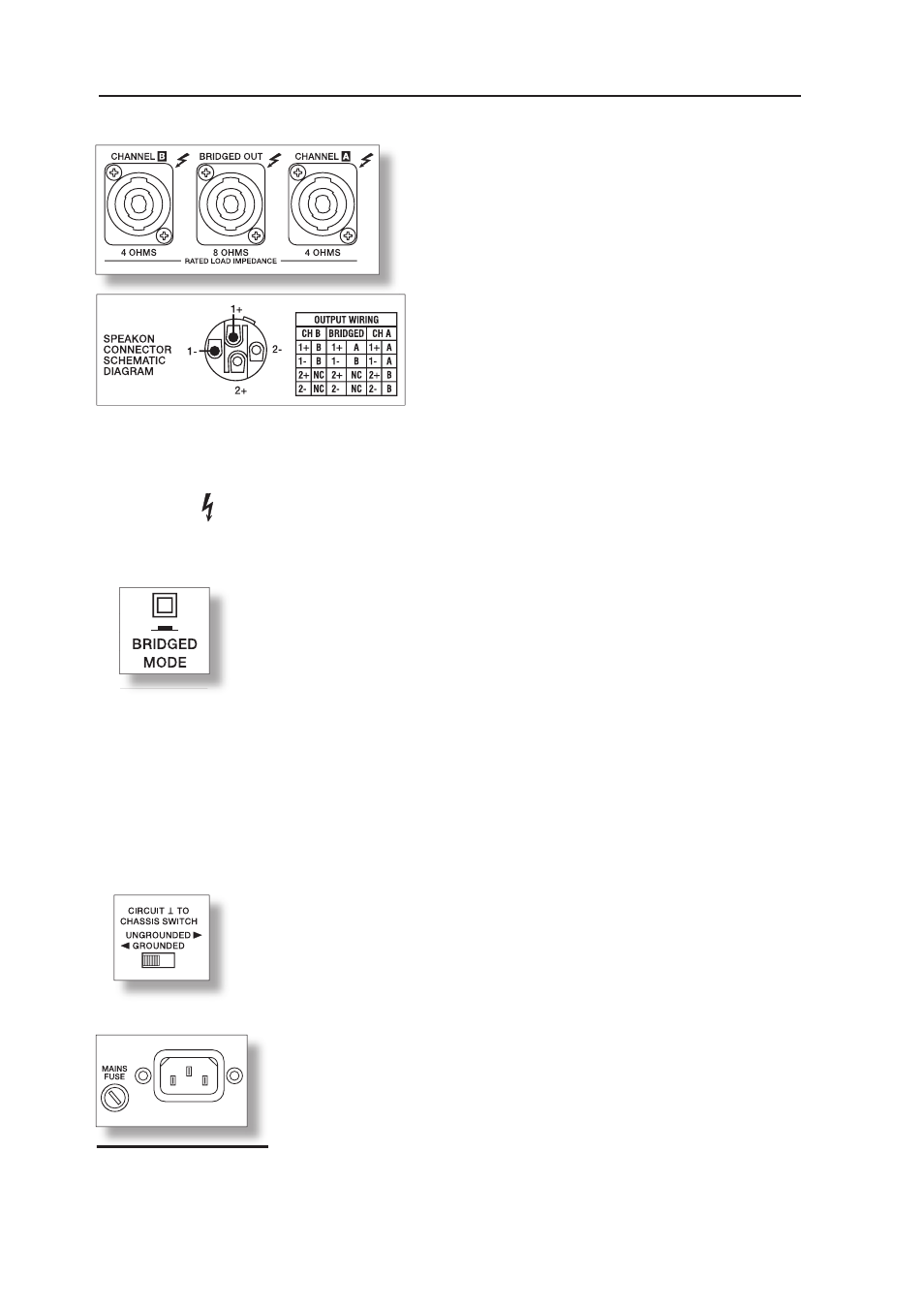

RÜCKSEITE
Für die Endstufenkanäle A (Links) und B (Rechts)
sind jeweils SPEAKON Ausgangsbuchsen vorhanden.
Die BRIDGED OUT Buchse für den Brückenbetrieb
ist mit einem Kunststoffdeckel geschlossen, um
Anschlussfehler zu vermeiden. Entfernen Sie den
Deckel nur, wenn Sie die Endstufe tatsächlich im
Brückenbetrieb verwenden wollen.
ACHTUNG!
Zum bequemen Anschluss von 2-Weg Lautsprechern
(z.B im Bi-Amp Mode) über ein 4adriges Speakon
Kabel sind im CHANNEL A SPEAKON Ausgang auch
die sonst unbenutzten 2+/2- Pins mit dem Ausgang B
verbunden.
ENDSTUFENAUSGANGSBUCHSEN
BRIDGED MODE
Ist der Schalter BRIDGED-MODE gedrückt muß in den Kanal A eingespeist
werden. Der Input B hat dann keine Funktion.Die Endstufe im Kanal A wird
ganz normal angesteuert. Zusätzlich wird das Signal intern invertiert und auf
die Endstufe im Kanal B gelegt. Die Endstufen A und B arbeiten dann im
Gegentakt mit verdoppelter Ausgangsspannung auf die Ausgangsbuchse
BRIDGED-OUT.
Die Ausgangsspannung jeder einzelnen Endstufe A+B steht zwar noch an den Ausgangsbuchsen
CHANNEL A und CHANNEL B, soll aber wegen der Phasendrehung nicht weiter benutzt werden.
Der Betrieb von 2 Ohm Lasten ist im Bridged Mode nicht zulässig.
ACHTUNG: Im Bridged-Betrieb können sehr hohe Spannungen am BRIDGED OUT Ausgang
produziert werden. Die angeschlossenen Lautsprecher müssen für derart hohe Spannungen
ausgelegt sein. Beachten Sie unbedingt die Leistungsangaben im Datenblatt des jeweiligen
Lautsprechers und vergleichen Sie diese mit der entsprechenden Ausgangsleistung der Endstufe.
GROUND-LIFT SCHALTER
Mit dem Groundlift-Schalter können Sie Brummschleifen verhindern. Wenn
die Endstufe zusammen mit anderen Geräten in einem 19“-Rack betrieben
wird, sollte der Schalter in Stellung GROUNDED stehen. Wird die Endstufe
mit Geräten mit unterschiedlichem Erdungspotenzial betrieben, sollte der
Schalter in Stellung UNGROUNDED stehen.
NETZEINGANG
Die Netzsicherung löst unter normalen Umständen nur bei einem Fehlerfall
aus. Die Sicherung darf nur gegen eine gleichwertige Sicherung mit
gleicher Strom-, Spannungs- und Auslösecharakteristik getauscht werden.
Sollte die Netzsicherung wiederholt durchbrennen, kontaktieren Sie bitte die
nächstgelegene Servicestelle.
Die Endstufe wird mit einem qualitativ hochwertigen Netzkabel ausgeliefert,
das über ausreichend hohen Leiterquerschnitt verfügt und den sicherheitstechnischen Anforderungen das über ausreichend hohen Leiterquerschnitt verfügt und den sicherheitstechnischen Anforderungen
genügt. Verwenden Sie möglichst nur dieses Kabel zum Anschluß der Endstufe ans Netz. Kabel mit genügt. Verwenden Sie möglichst nur dieses Kabel zum Anschluß der Endstufe ans Netz. Kabel mit
dünneren Querschnitten haben erhöhte Verluste und entsprechend geringere maximale Ausgangsleis-
tung zur Folge.
18
Bitte beachten Sie beim Anschluss der Lautsprecher unbedingt die Beschaltung für Low- und High-
Kanal um Kurzschlüsse oder Lautsprecherdefekte zu vermeiden! Wird z.B. ein Hochtontreiber mit
einem Subwoofersignal angesteuert, kann es zu einer sofortigen Zerstörung der Schwingspule im
Hochtontreiber kommen.
Warnung:
Das Symbol “ ”, das die Lautsprecheranschlüsse markiert, zeigt an, daß hier Spannungen
anliegen, die dem Anwender bei Berührung gesundheitlichen Schaden zufügen können.
