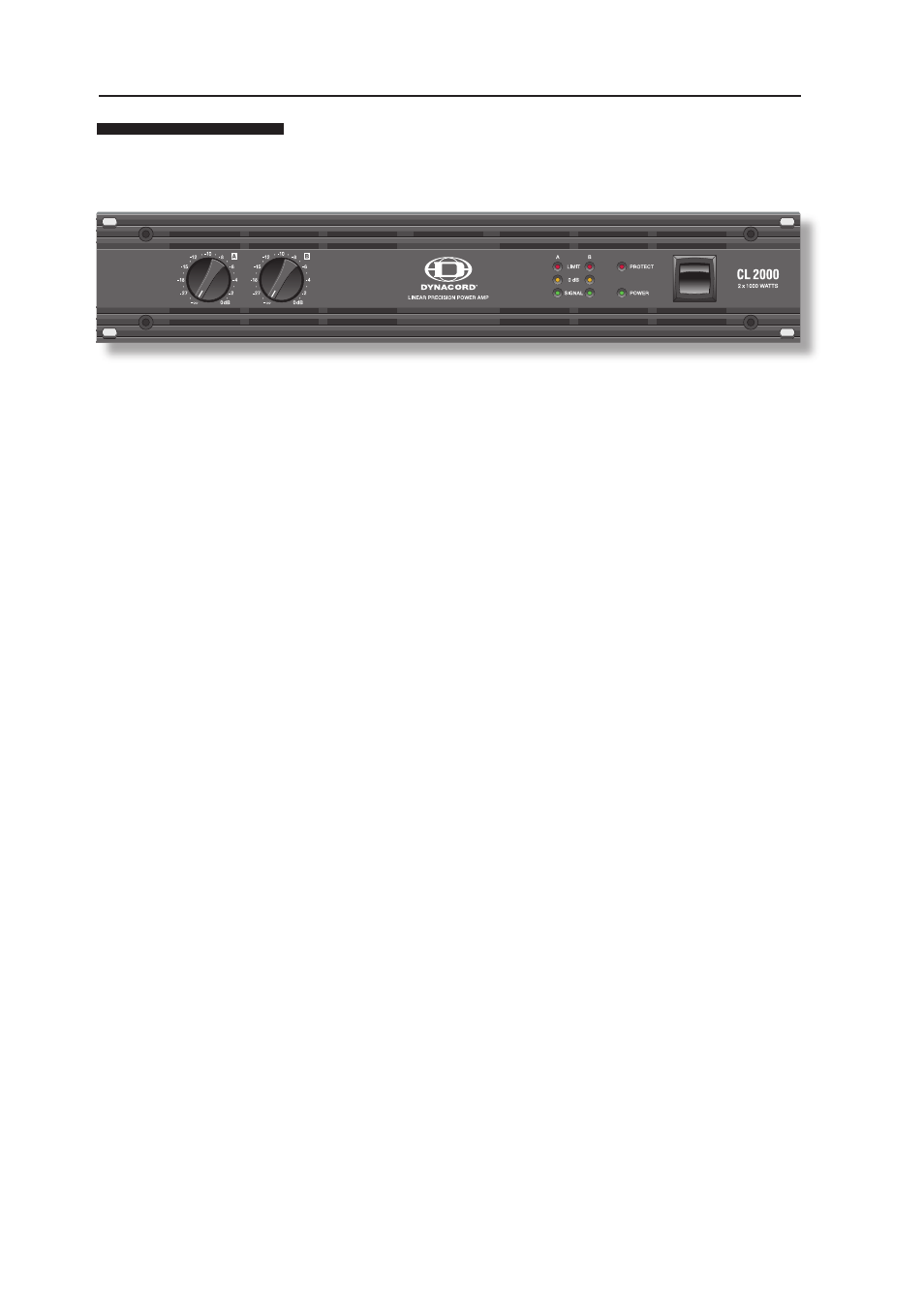

Sie haben sich mit einer Endstufe der CL-SERIE von DYNACORD für ein

Gerät modernster Technologie entschieden.

Die Endstufen der CL-Serie vereinen überragende Audio-Performance mit höchster Zuverlässigkeit und Be-

triebssicherheit.

Die Übertragungseigenschaften der CL-Endstufen sind hervorragend. Durch optimierte Netzteile mit

streuarmen Ringkerntransformatoren und die konsequente Anwendung der Class H Technik wird ein

großer Headroom weit oberhalb der ausgewiesenen Nennleistung erzielt und gleichzeitig eine deutliche

Reduzierung von Gewicht und Verlustleistung erreicht.

Die CL1200/1600/2000 sind in Class H Technik aufgebaut (CL800 Class-AB). D.h. die Endstufe verfügt

über eine extrem schnelle, signalabhängige Umschaltung der Betriebsspannung, die im Bedarfsfall

eine Verdopplung der normalen Versorgungsspannung bewirkt. Im Vergleich zu Class AB Endstufen

wird bei Endstufen mit Class H Technik erheblich weniger Verlustleistung bei gleicher Ausgangsleistung

erzeugt. Weniger Verlustleistung ist gleichbedeutend mit weniger Abwärme oder besser gesagt mit

einer besseren Effi zienz bzw. Energiebilanz des Gerätes. Endstufen in Class H Technik lassen sich

daher mit einer entsprechend höheren Packungsdichte im Rack bzw. Gestellschrank verbauen. Darüber

hinaus ist die netzseitige Stromaufnahme wesentlich geringer als im Class AB Betrieb, bei gleicher

Ausgangsleistung.

Die DYNACORD-Endstufen der CL-SERIE erfüllen auch die extremen Anforderungen des harten Tour-

Betriebs. Sie sind gegen Überhitzung, Überlast, Kurzschluß sowie Hochfrequenz und Gleichspannung am

Ausgang geschützt. Eine Beschädigung der Endtransistoren durch Rückeinspeisung elektrischer Energie

wird durch die Back-EMF Schutzschaltung verhindert. Beim Softstart werden die Leistungsausgänge

über Relais verzögert zugeschaltet. Zusätzlich verhindert eine Einschaltstrombegrenzung das

Ansprechen von Netzsicherungen.

Höchste Präzision ist auch in der mechanischen Konstruktion und Verarbeitung gewährleistet. Das

robuste Stahlblech-Chassis ist besonders verwindungssteif und speziell auf die Belastungen des harten

Tourbetriebs ausgelegt. Die thermische Stabilität wird durch zwei 3-Stufen Lüfter (off/slow/fast) mit sehr

niedrigem Geräuschpegel gewährleistet. Die Front-to-Rear Luftführung, erlaubt den Betrieb auch in

großen und schmalen Endstufen-Racks. Die Eingänge sind elektronisch symmetrisch auf XLR-Buchsen

geführt. Direct-Outs zum Durchschleifen des Signals sind ebenfalls in Form von XLR-Buchsen (male)

praktischer Standard. Über das Input Routing können die Betriebsarten DUAL (Stereo) oder PARALLEL

(Mono) gewählt werden. Außerdem ist der „Mono Bridged“ –Betrieb über die separate BRIDGED OUT

Buchse und den Bridged Mode Umschalter sehr einfach zu realisieren. Auf der Frontblende sitzen die in dB

skalierten Levelregler, die als besonders präzise, bediensichere Rastpotis ausgeführt und zum Schutz vor

mechanischer Beschädigung in der Frontblende versenkt sind. Die CL-Serie bietet intern die Möglichkeit

zur Nachrüstung einer analogen Signalprozessorkarte mit Frequenzweichen- und Filterfunktionen.

Eine schnelle Übersicht über den aktuellen Betriebszustand der Endstufen vermittelt das leicht

ablesbare LED-Display. Die Leistungsausgänge CHANNEL A, CHANNEL B und BRIDGED OUT sind

als extrem zuverlässige SPEAKON-Buchsen ausgeführt. Ebenfalls auf der Rückwand befi nden sich

ein Groundlift-Schalter, der bei Bedarf das Gehäuse der Endstufe von der Schaltungsmasse trennt und

somit Brummschleifen verhindern hilft. Alle CL- Endstufen können im Normalbetrieb an Lasten bis hinab

zu 2 Ohm und im Brückenbetrieb bis zu minimal 4 Ohm eingesetzt werden.

Mit dieser Bedienungsanleitung werden Sie noch viele weitere Eigenschaften der Endstufen aus der

CL-SERIE kennenlernen. Lesen Sie deshalb bitte aufmerksam weiter.
