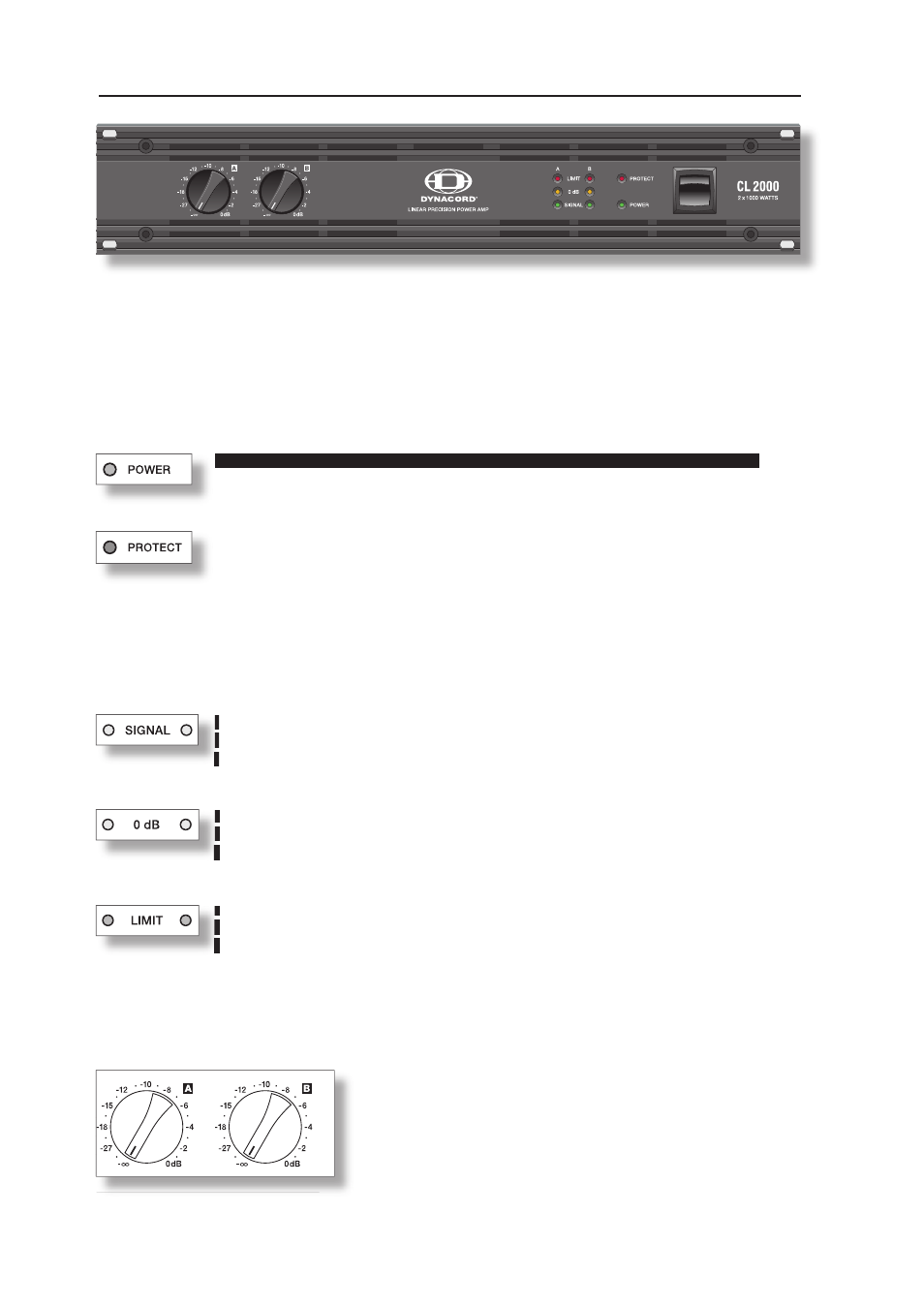

FACE AVANT
Les causes pour lesquelles le témoin POWER ne s’allume pas sont les suivantes :
l’appareil n’est pas branché sur le secteur ou le fusible secteur est défectueux.
Le témoin PROTECT indique qu’un des circuits de protection interne contre la surchauffe,
les courts-circuits, la force contre-électromotrice, la présence de HF à la sortie, etc. s’est
activé. Les relais de sortie coupent les charges connectées aux amplis de
puissance alors que les signaux entrant sont également interrompus, évitant
ainsi d’endommager les systèmes de haut-parleurs connectés ainsi que les
amplifi cateurs de puissance eux-mêmes. Quelle que soit la raison de la panne, par ex. un
court-circuit dans un câble du haut-parleur, celle-ci doit être résolue. Dans le cas
d’une surchauffe, il vous faudra attendre que l’amplifi cateur de puissance revienne
automatiquement à un fonctionnement normal.
Le témoin SIGNAL s’allume dès qu’un signal audio inférieur d’environ 30 dB à la
modulation maximum est présent en sortie. Ce témoin est éteint lorsque les câbles
de haut-parleurs sont en court-circuit ou lorsqu’un des circuits de protection a été
activé.
Le témoin 0 dB s’allume chaque fois que l’amplifi cateur de puissance fonctionne à sa
puissance maximum. Des tensions d’entrée plus élevées ne provoqueront pas des
tensions de sorties plus fortes. De plus, ce témoin est très pratique lors du réglage
de limiteurs externes.
Ce témoin s’allume dès que le limiteur de signal audio dynamique intégré entre en
action et que l’amplifi cateur de puissance arrive à la limite de l’écrêtage ou plus
généralement à sa capacité maximum. Un bref clignotement n’est pas un problème,
car le limiteur interne contrôle des niveaux d’entrée pouvant dépasser les +21 dB
jusqu’à une THD (Distorsion harmonique totale) d’approximativement 1%. Par
contre, si ce témoin est constamment allumé, il faut réduire le volume pour éviter
que les haut-parleurs connectés ne soient endommagés par une probable saturation.
Les potentiomètres crantés, gradués en dB (par pas de 1 dB)
servent à régler le volume général de l’amplifi cateur de
puissance. Pour éviter toute distorsion dans les consoles de
mixage connectées à votre ampli Série CL, il est
recommandé de régler ces potentiomètres entre 0 dB et
–6 dB. La graduation en dB donne une indication immédiate
de l’atténuation appliquée.
Utilisez l’ interrupteur secteur, situé en face avant, du côté droit, pour mettre l’appareil sous tension. La
fonction Soft-Start élimine les crêtes provoquées par l’appel de courant à l’allumage, ce qui par la même
évite que le commutateur de protection secteur ne s’enclenche lors de la mise sous tension. Les sorties
haut-parleur sont activées via la commutation d’un relais avec une temporisation d’environ 2 secondes
de façon à atténuer effi cacement d’éventuels bruits de mise sous tension. Le témoin PROTECT s’allume
pendant cette temporisation et les ventilateurs tournent à la vitesse maximum. C’est tout à fait normal,
et confi rme un parfait fonctionnement du circuit de protection.
