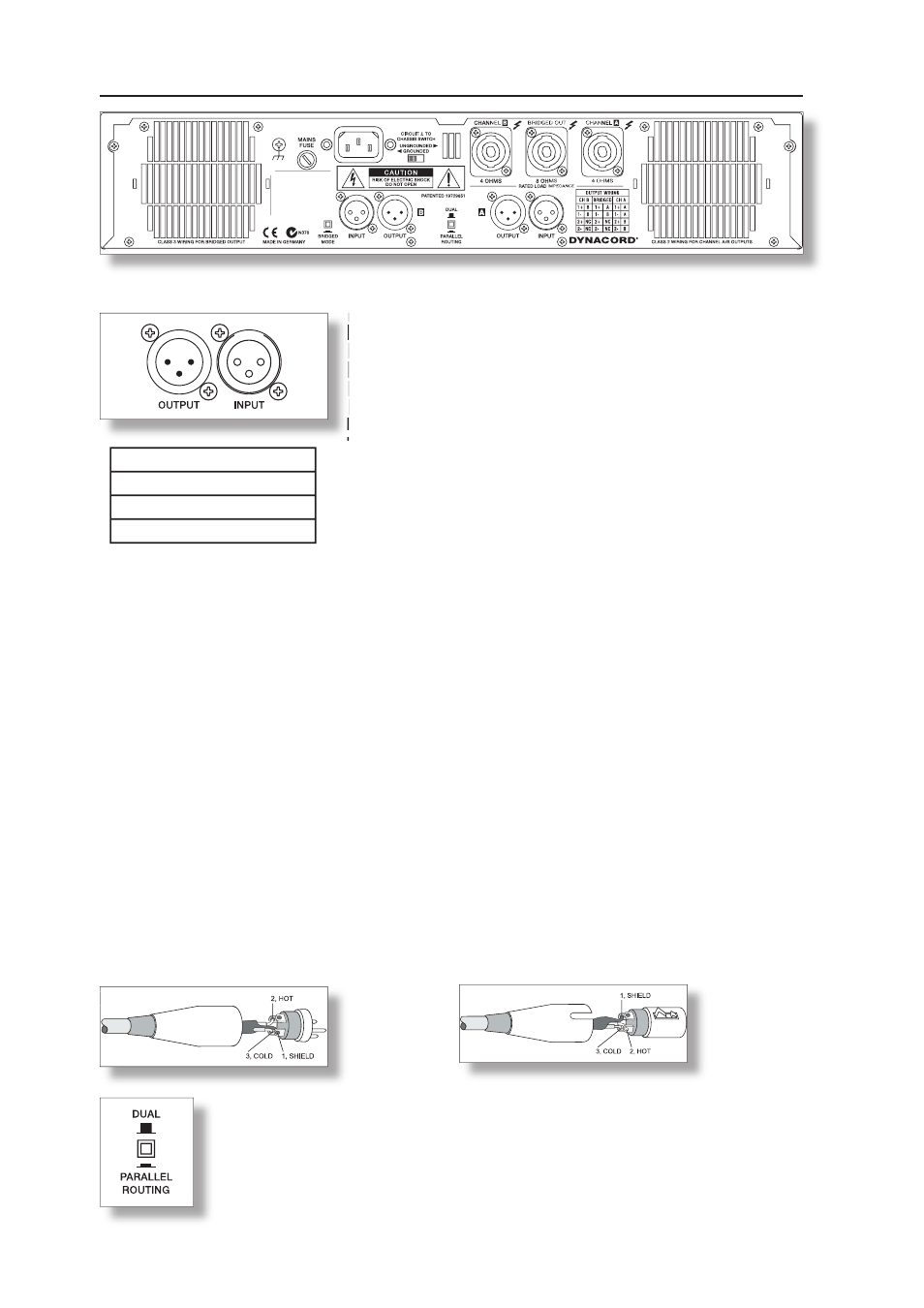

INPUT A / INPUT B
Die Eingänge INPUT A und INPUT B der CL-Serie sind elektronisch
symmetrisch ausgeführt. Die Spannungsverstärkung aller Modelle
ist auf 32dB (Constant Gain) eingestellt. Damit ergeben sich zwar
unterschiedliche Eingangsempfi ndlichkeiten für die verschiedenen
Modelle (siehe Tabelle), aber die Pegeljustierung von elektronischen
Frequenzweichen bzw. Signalprozessoren im Mehrwegsystemen
wird dadurch wesentlich vereinfacht. Endstufen mit unterschiedlichen
Ausgangsleistungen können bedenkenlos gegeneinander ausge-
tauscht werden, die Weichen brauchen aufgrund der konstanten
Verstärkung über die gesamte Baureihe, nicht nachjustiert werden.
Etwaige externe Spannungslimiter sollten allerdings, unter Berück-
sichtigung der angeschlossenen Lautsprechersysteme, auf die jewei-
lige Leistungsklasse eingestellt werden.
Die XLR-Ausgangsbuchsen OUTPUT A & OUTPUT B sind zum
„Durchschleifen“ des Eingangssignals zu weiteren Endstufen vorgesehen. Das Eingangssignal wird dabei
direkt auf die Ausgangsbuchsen gelegt, es befi nden sich keine Zwischenverstärker oder andere elektro-
nischen Bauteile in diesem Pfad. Die Eingangs- und Ausgangsbuchsen des jeweiligen Kanals sind also
direkt elektrisch parallel geschaltet und damit unabhängig von der Stellung des Power-ON-Schalters per-
manent miteinander verbunden.
NF-VERBINDUNGSKABEL
Als NF-Verbindung wählen Sie am besten symmetrisch ausgelegte Kabel (2 Signaladern + Schirm-
gefl echt) mit XLR-Stecker. Obwohl alle Endstufeneingänge auch unsymmetrisch beleget werden können,
stellt ein symmetrisch ausgeführtes NF-Verbindungskabel die bessere Alternative dar. Die meisten Audi-
ogeräte verfügen über symmetrisch aufgebaute Ausgänge. Der Schirm im Kabel verbindet bei symme-
trischer Signalführung alle metallischen Gehäuse und verhindert dadurch lückenlos ein Einkoppeln von
externen Störsignalen, im wesentlichen Brummen, auf den Audiosignalpfad.
XLR-Steckerbelegung
XLR (male) XLR (male) XLR (male) XLR (female) XLR (female)
PARALLEL
Steht der Wahlschalter in Position PARALLEL sind die Eingangsbuchsen Kanal A und
B elektrisch direkt parallel geschaltet. Die Lautstärke für Kanal A oder B kann aber
unabhängig voneinander mit den Levelreglern A oder B eingestellt werden.
DUAL
Steht der Wahlschalter in Stellung DUAL werden Kanal A und B getrennt verstärkt.
RÜCKSEITE
Einige Mischpulte sind ausgangsseitig unsymmetrisch beschaltet obwohl als
Ausgangssteckverbindung XLR Stecker vorgesehen sind. Falls ein Mischpult mit unsymmetrischen
Ausgängen verwendet wird, müssen an den Endstufeneingangsbuchsen PIN1 und PIN3 miteinander
über eine Brücke verbunden werden, oder der PIN3 am Verbindungskabel muß unbeschaltet bleiben.
Wird aus unsymmetrisch beschalteten Geräten über PIN3 (b, -, „kalt“) und PIN2 (a, +, „heiß“)
eingespeist, so können eigenartige Brummstörungen und hochfrequente Schwingungen
auftreten, die zu Endstufen- und Lautsprecherdefekten führen können.
CL800 +1.15dBu / 0.88V
CL1200 +3.2dBu / 1.12V
CL1600 +4.7dBu / 1.33V
CL2000 +5.5dBu / 1.46V
