Page 13

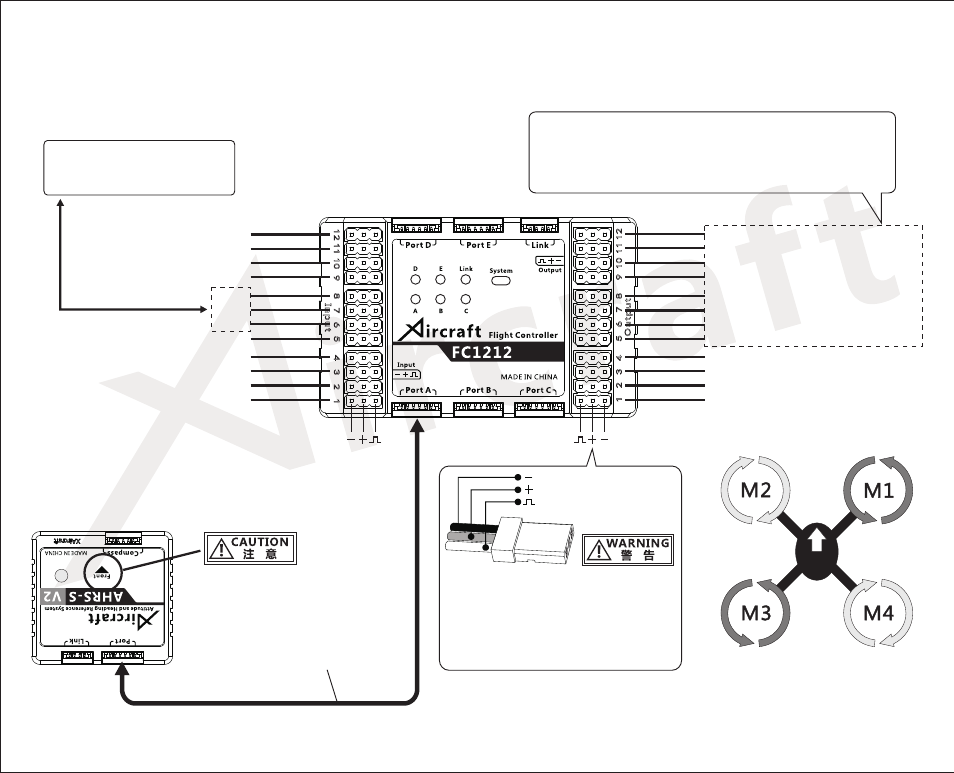

电路接线示意图 Circuit Wiring

电调 (M8)
电调 (M7)
电调 (M6)
电调 (M5)

ESC (M8)
ESC (M7)
ESC (M6)
ESC (M5)

方向舵(旋转)

副翼(滚转)

升降舵(俯仰)

油门

RUDD (Yaw)

AILE (Roll)

ELEV (Pitch)

THRO

电调 (M4)
电调 (M3)
电调 (M2)
电调 (M1)

ESC (M4)
ESC (M3)
ESC (M2)
ESC (M1)

指示器
云台快门舵机
云台滚转舵机
云台俯仰舵机

Pilot Lamp
Camera Mount Shutter Servo
Camera Mount Roll Servo
Camera Mount Pitch Servo

AUX3
AUX2
AUX1

飞行模式开关

Flight Mode Switch (GEAR)

E1006
6-pin 信号连接线
6-pin Signal Cable

注意方向
Notice Direction

AHRS-S V2
AHRS can be connected to any port among Port A and Port E
on FC1212-S.

可插接到FC1212的PortA至PortE中的任何一个。

黑 Black
红 Red
白 White

信号连接线（E1002）不正确连接会造成电
子设备烧毁。
Incorrect installation of signal
cables(E1002) can cause damage on
electronic devices.

常见接收机接线示意图在下一页
Common receiver wiring is in the next page.

电机示意图

Motor Figure

电源管理

S.Bus

云台快门
云台俯仰

Power Monitor

Camera Mount Shutter

Camera Mount Pitch

电调(M5~M8)、云台俯仰舵机，云台横滚舵机、云台快门舵机，指
示器均为自选配件，并不包含在X

650

Value

中。

ESC(M5~M8), Camera Mount Pitch/Yaw/Shutter Servo, Pilot
Lamp are the option parts, not including in the X650 Value.

根据

扩展自由设置对应功能。

Set the function according to
the expansion module.

模块
