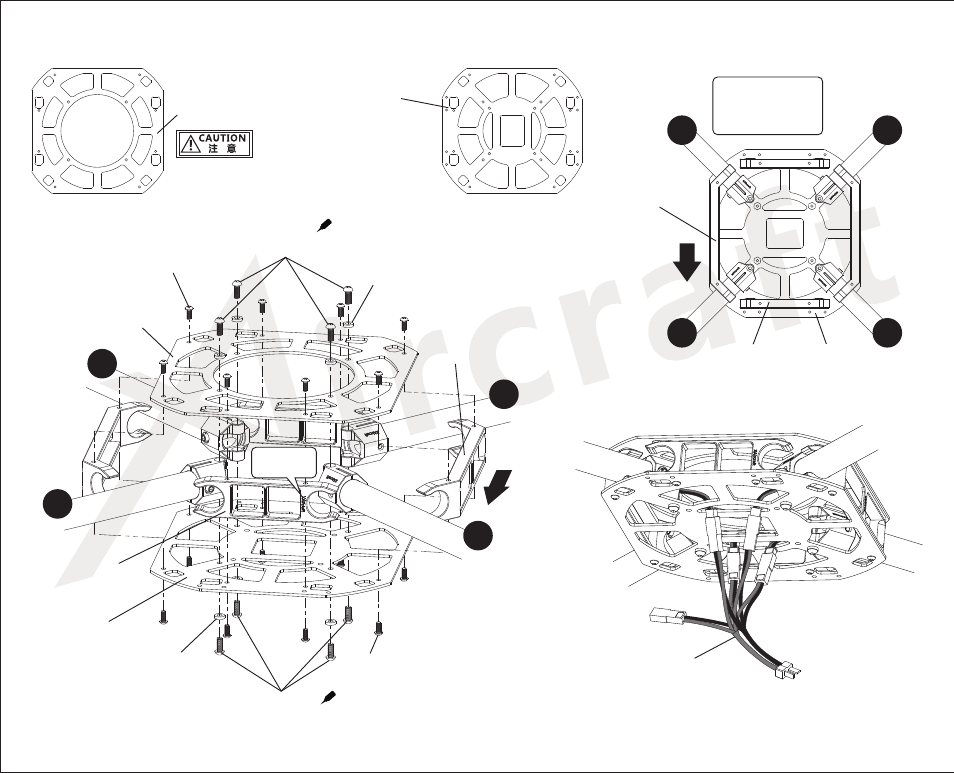

机架安装 Frame Assembly
8 www.xaircraft.com
F1 - F3001C
机身上板
Fuselage Upper Plate F1 - F3002C
机身下板
Fuselage Lower Plate
注意机身上板和下板的区别。
Notice the distinction between
Fuselage Upper Plate and Fuselage
Lower Plate.
俯视图
Top View
该图不含机身上板。
Fuselage Lower
Plate is not included
in Top View.
前方
Front
M - M3001 ×8
M2.5×6 圆头内六角螺丝
M2.5×6 Socket Screw
M - M3004
M3 8 圆头内六角螺丝
M3×8 Socket Screw Ч4
Ч
F1 - F3001C
机身上板
Fuselage Upper Plate
F1 - F3002C
机身下板
Fuselage Lower Plate
F2 - F3011
机身固定件1
Fuselage Strut 1
F2 - F3012
机身固定件2
Fuselage Strut 2
M - M3001 ×8
M2.5×6 圆头内六角螺丝
M2.5×6 Socket Screw M - M3008 Ч4
6Ч3Ч1.5mm 尼龙垫片
6Ч3Ч1.5mm Nylon Wahser
M - M3004
M3 8 圆头内六角螺丝
M3×8 Socket Screw Ч4
Ч
M - M3008 Ч4
6Ч3Ч1.5mm 尼龙垫片
6Ч3Ч1.5mm Nylon Wahser
M1
M2
M3
M4
F2 - F3012
机身固定件2
Fuselage Strut 2
F2 - F3011
机身固定件1
Fuselage Strut 1 F1 - F3002C
机身下板
Fuselage Lower Plate
M3 M4
M1 M2
前方
Front
注意字朝外。
Notice face.
E3008
1转5电源转接线
1-to-5 Power Wire
