XAIRCRAFT Autopilot User Manual

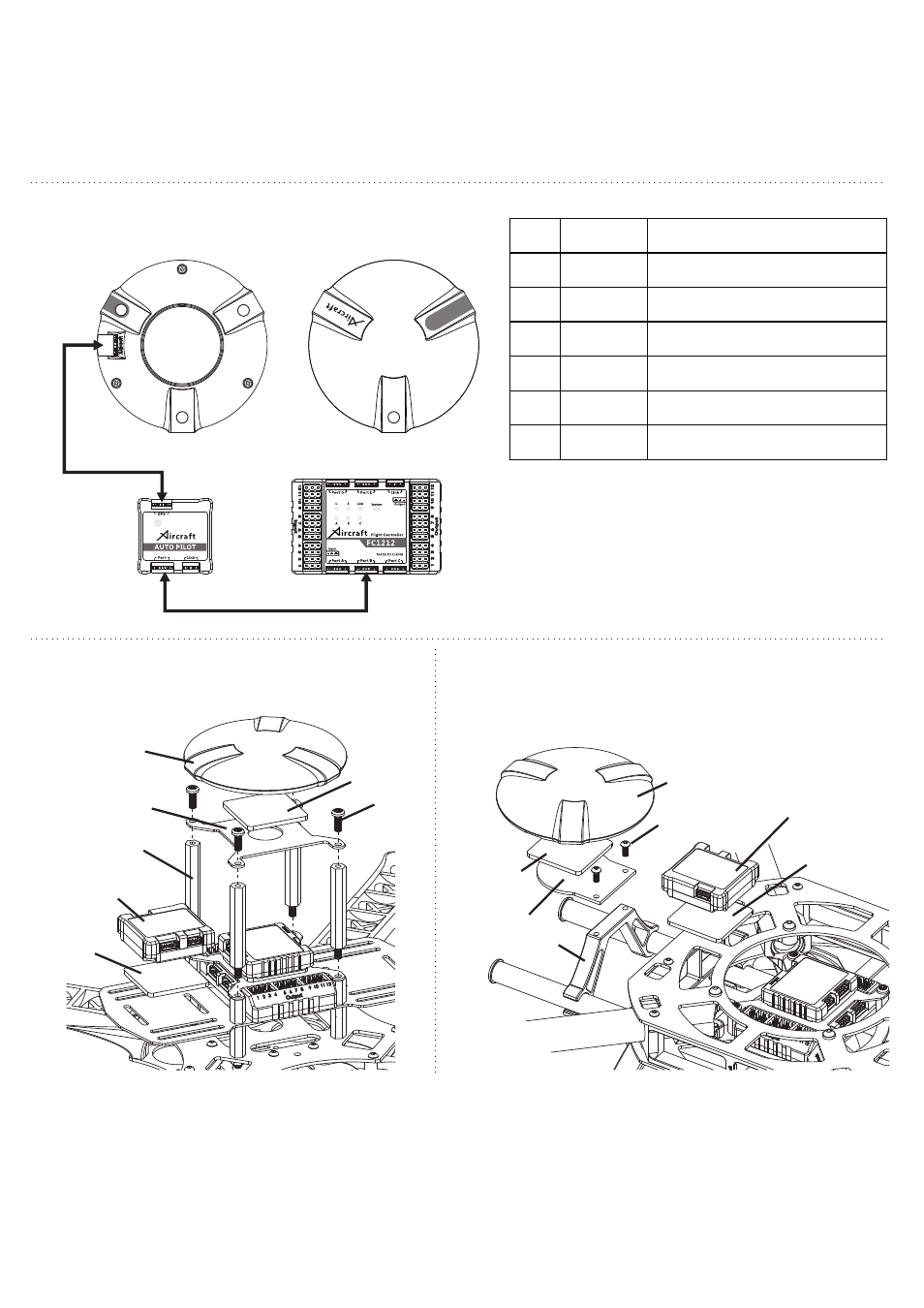

Xaircraft autopilot 自动驾驶模块说明书, 设备安装方式b, 设备安装方式a 设备接线图

闪烁方式
指示状态
红灯
快速闪动
飞行模式为手动模式。
红灯
1秒闪一次
飞行模式为姿态模式。
红灯
5秒闪一次
飞行模式为GPS姿态模式。
绿灯
快速闪动
无卫星或少于4颗卫星。
绿灯
1秒闪一次
低精度GPS姿态模式,找到4~6颗卫星。
绿灯
5秒闪一次
高精度GPS姿态模式,找到7颗~7颗以上卫星。
设备安装方式B
减震黏胶
减震黏胶
Autopilot
自动驾驶模块
GPS
GPS承载板A
40mm尼龙支柱
尼龙螺丝
设备安装方式A
设备接线图
XAircraft Autopilot 自动驾驶模块说明书
适合在X450、X450 Pro、DIY X4/X8、DIY Hexa等机架上安装。
减震黏胶
减震黏胶
Autopilot
自动驾驶模块
GPS
GPS承载板B
挂载固定件
M2.5×6 圆头
内六角螺丝
适合在X650 Value机架上安装。
红灯
绿灯
红灯
绿灯
GPS下视图
GPS上视图
-P
6Pin数据线
5Pin数据线
GP
S
Autopilot 指示灯状态描述
1. XAircraft
134350331
2. 5imx论坛XAircraft专区:
bbs.5imx.com/bbs/forumdisplay.php?fid=479
3. 邮件支持:[email protected]
玩家
群3号群:
技术支持信息
本说明书最终解释权归XAircraft所有
1. 请勿在建筑群或有其它遮挡物的环境中使用GPS相关功能,如GPS定点,自动返航。
2. 如有其它电子设备(如接收机,图传等),GPS应远离这些设备,以免受到干扰。
3. 请勿在 FC1212-S 或者 FC1212-S RE 飞控上使用。
注意事项
● 红灯 为 Autopilot 工作模式指示灯
● 绿灯 为 GPS 工作状态指示灯
