Page 9
9
Remachadoras neumáticas por compresión Serie
SZEA3000/SZEA6000 – con mordazas en “C”

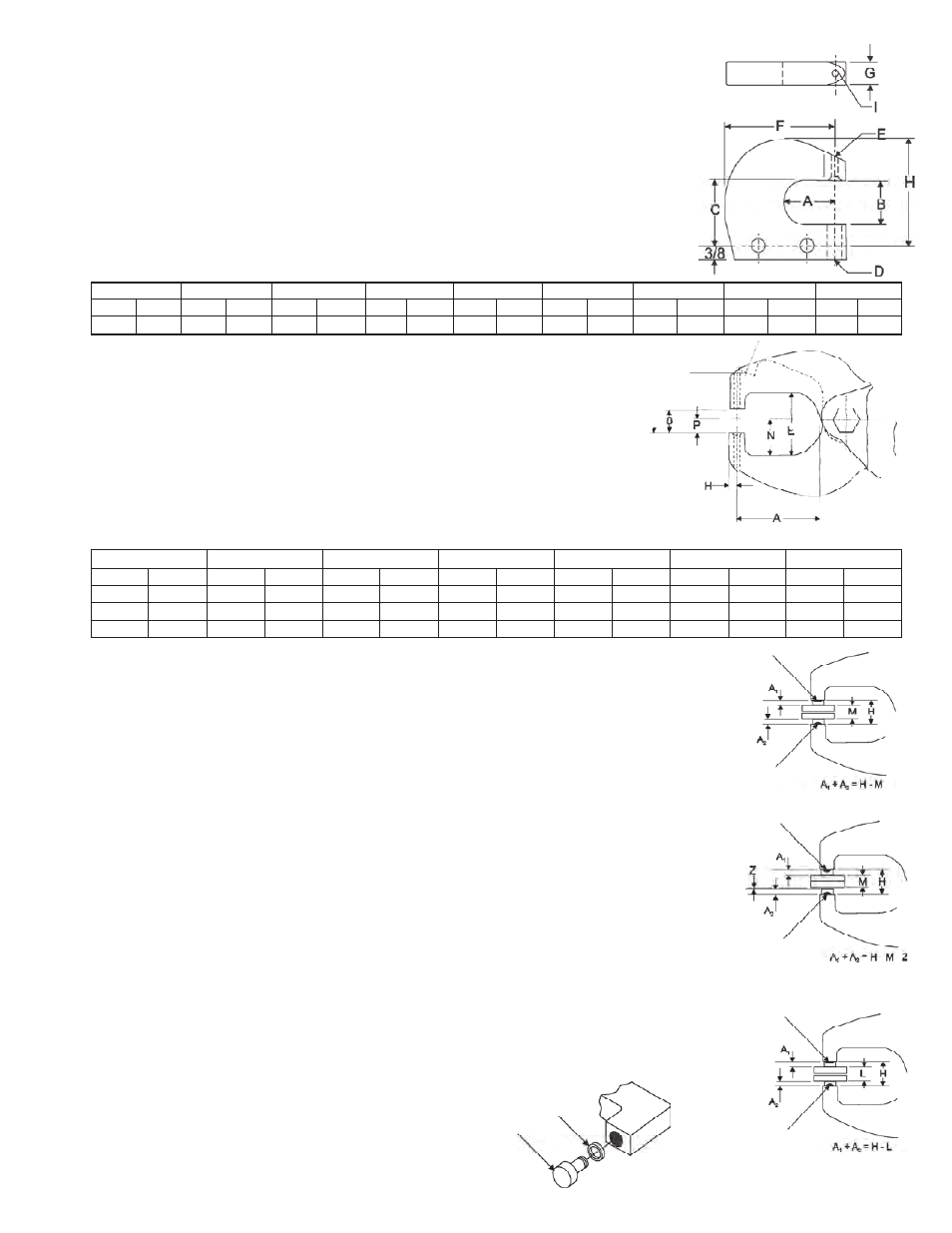

NOMENCLATURA PARA REMACHADORA CON MORDAZAS EN “C”
A Alcance
B Espacio entre mandíbulas
C Altura medida desde el eje geométrico del perno hasta el tope del espacio entre mandíbulas
D Diámetro del agujero de fi jación inferior CR-1 o CR-2
E Diámetro del agujero de fi jación superior CR-1 o CR-2
F Acho medido desde el centro del agujero de fi jación hasta el extremo de la mordaza
G Grosor de la mordaza
H Altura de la mordaza medida desde el eje geométrico del perno hasta el tope de la mordaza
I Radio del centro del agujero de fi jación
A
B
C
D
E
F
G
H
I
in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm in.
mm
1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14
3.0
76 1/4 6
Remachadoras neumáticas por compresión serie
SZEA5000/SZEA7000 – con pinzas de cocodrilo
NOMENCLATURA – MORDAZA DE COCODRILO
A Alcance
B Altura
cerrada
C Total
E Espacio entre mandíbulas
H Desplazamiento
inferior
N Profundidad medida desde el eje geométrico hasta la abertura de la mandíbula estacionaria
P Profundidad medida desde el eje geométrico hasta el agujero de fi jación de la mandíbula
estacionaria
A
B
C
E
H
N
P
in. mm in. mm in. mm in. mm in. mm in. mm in.
mm
1-1/2
38
7/8
22
1-1/2
38
1-5/8
41
7/32
6
1.0
1
5/8
16
2-1/4
57
7/8
22
1-7/8
48
2-1/8
54
7/32
6
1-1/4
32
5/8
16
3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16
REMACHADORAS NEUMÁTICAS
Para obtener un remachado óptimo la longitud combinada del par de remaches debe ser correcta.
La longitud correcta se determina de la siguiente manera:
Figura 1: Si se usan dos conjuntos de remaches cóncavos:
La longitud de las dimensiones de los dos conjuntos de remaches (A1, A2) debe ser igual a la
medida de la altura de la mordaza cerrada (H) menos el grosor total del material que se va a
remachar.
Figura 2: Si se usa un conjunto de remaches cóncavos y uno de remaches de cabeza embutida:
La longitud de las dimensiones de los dos conjuntos de remaches (A1, A2) debe ser igual a
la medida de la altura de la mordaza cerrada (H) menos el grosor total del material que se va
a remachar (M) y la altura fi nal de la cabeza del remache (Z) comprimida por el conjunto de
remaches de cabeza embutida (A).
Figure 3: La longitud de las dimensiones de los dos conjuntos de remaches (A1, A2) debe ser
igual a la medida de la altura de la mordaza cerrada (H) menos la longitud general del remache (L)
después de ser comprimido.
Si es necesario, escoja los remaches un poco más cortos y
acúñelos a la longitud correcta con un anillo espaciador.
Espaciadora
Remache
Conjunto de remache cóncavo
Conjunto de
remache cóncavo
Figura 1
Conjunto de remache cóncavo
Conjunto de remache
de cabeza embutida
Figura 2
Conjunto de remache de
cabeza embutida
Conjunto de remache
de cabeza embutida
Figura 3
