Kompressionsnitmaskiner modell SZEA3000/SZEA6000
med C-gaffel

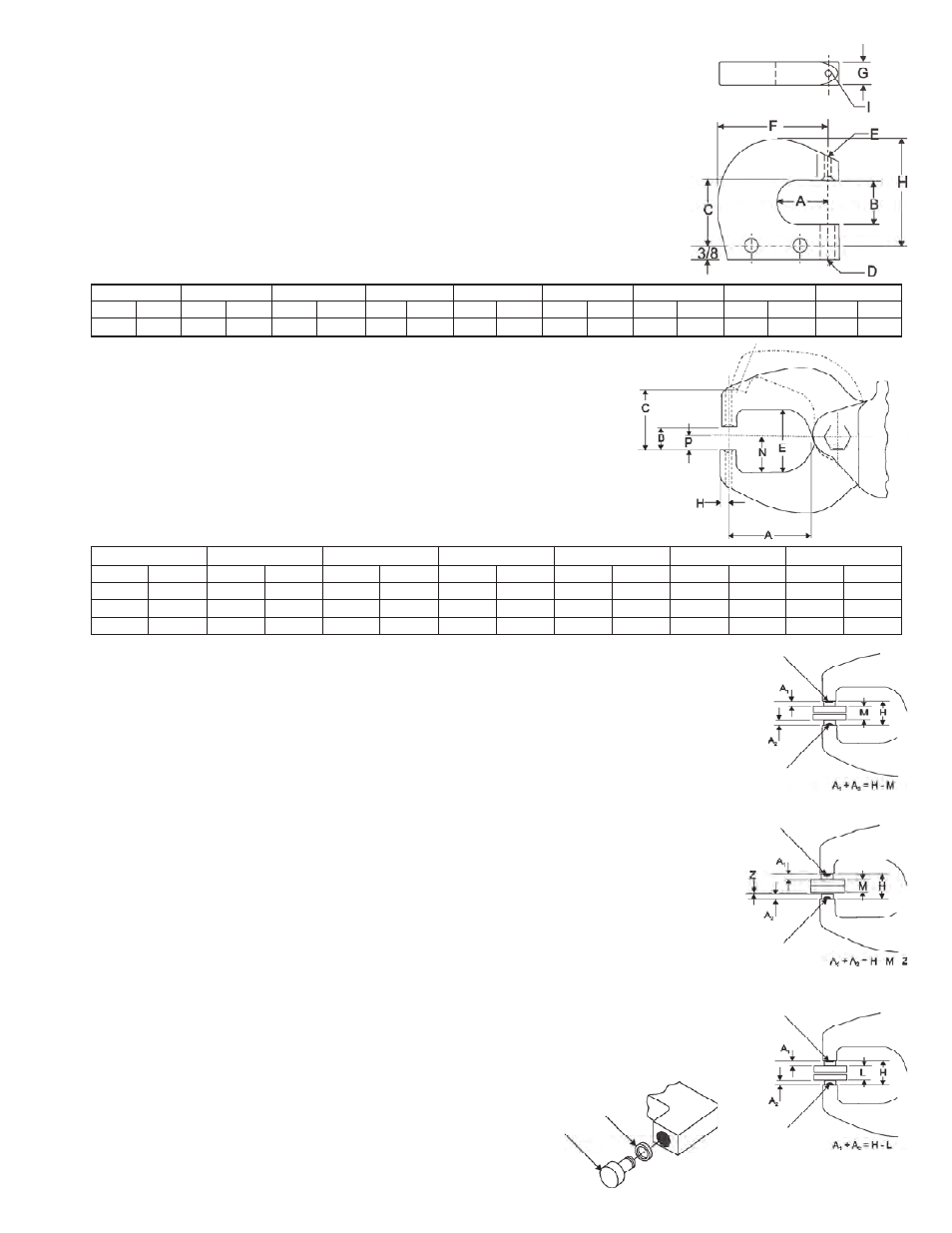

TERMINOLOGI FÖR C-GAFFEL
A Vidd
B Öppning
C Höjd från gaffelhålens mittpunkt till gaffelöppningens överkant
D Undre sethålets diameter CR-1 eller CR-2
E Övre sethålets diameter CR-1 eller CR-2
F Avståndet från mittpunkten i gaffelns sethål till gaffelns bakre ände
G Gaffelns
tjocklek
H Gaffelns höjd från skruvhålets mittpunkt till gaffelns överkant
I Radie räknat från sethålets mittpunkt
A
B
C
D
E
F
G
H
I
tum mm tum mm tum mm tum mm tum mm tum mm tum mm tum mm tum
mm
1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14 3.0 76 1/4 6
Kompressionsnitmaskiner modell SZEA5000/SZEA7000
med krokodilkäftar
TERMINOLOGI FÖR KROKODILKÄFTAR
A Vidd
B Höjd i stängt läge
C Total
E Öppning
H Undre
offset
N Djup från mittlinjen till den fasta käftens öppning
P Djup från mittlinjen till den överkanten på den fasta käftens sethå
A
B
C
E
H
N
P
tum mm tum mm tum mm tum mm tum mm tum mm tum
mm
1-1/2
38
7/8
22
1-1/2
38
1-5/8
41
7/32
6
1.0
1
5/8
16
2-1/4
57
7/8
22
1-7/8
48
2-1/8
54
7/32
6
1-1/4
32
5/8
16
3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16
KOMPRESSIONSNITMASKINER
Maximal kraft kräver att de båda nitsetens sammanlagda längd måste vara korrekt.
Fastställ korrekt längd på följande sätt:
Figur 1: När två skålade nitset används:
Längden på de båda nitsetens husdimensioner (A1, A2) ska vara lika med gaffelns stängda höjdmått
(H) minus den totala tjockleken på de material som ska nitas ihop (M).
Figur 2: När ett skålat och ett plant nitset används:
Längden på de båda nitsetens husdimensioner (A1, A2) ska vara lika med gaffelns stängda höjdmått
(H) minus den totala tjockleken på de material som ska nitas ihop (M) och höjden på det färdiga
nithuvudet (Z) när det har komprimerats av det plana nitsetet (A).
Figur 3: När två plana nitset används:
Längden på de båda nitsetens husdimensioner (A1, A2) ska vara lika med gaffelns stängda höjdmått
(H) minus nitens övergripande längd (L) när den har komprimerats.
Välj, om nödvändigt, ut nitseten en aning korta och använd mellanlägg
för att uppnå korrekt avstånd.
mellanlägg
nitset
skålat nitset
skålat nitset
Figur 1
skålat nitset
plant nitset
Figur 2
plant nitset
plant nitset
Figur 3
