6
Kompressionsnietmaschinen SZEA3000/SZEA6000 Serie –
“C”-Yoke-Ausführung

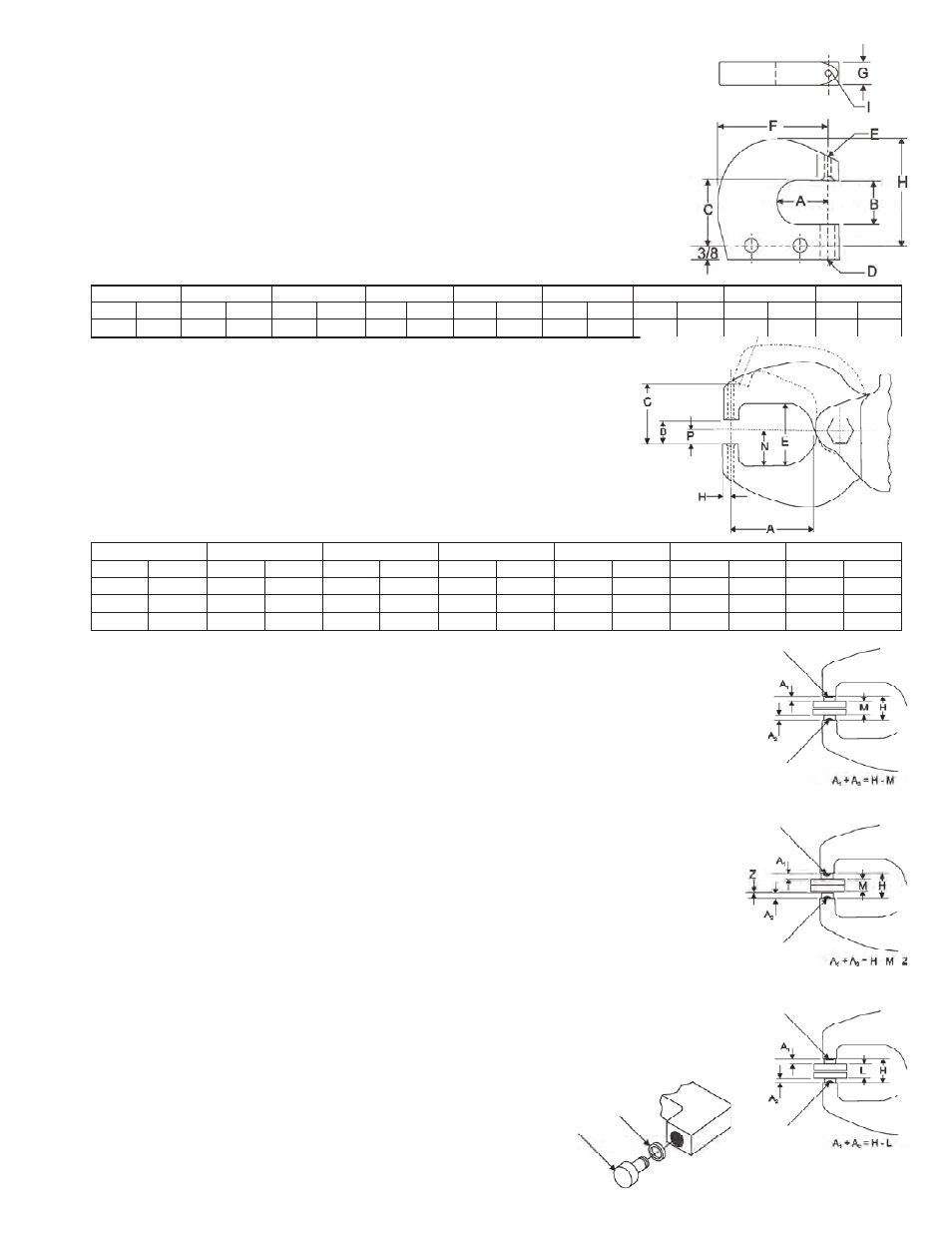

C-YOKE-DATENBLATT
A Weite
B Öffnungshöhe
C Höhe von der Maullochmitte bis zur oberen Kante der Maulöffnung
D Durchmesser des unteren Nietlochs, CR-1 bzw. CR-2
E Durchmesser des oberen Nietlochs, CR-1 bzw. CR-2
F Breite von der Maulnietlochmitte zum Maulende
G Dicke des Mauls
H Höhe des Mauls von der Lochmitte zum oberen Maulende
I Radius von der Nietlochmitte
A
B
C
D
E
F
G
H
I
in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm in.
mm
1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14 3.0 76 1/4 6
Kompressionsnietmaschinen SZEA5000/SZEA7000 Serie –
mit Alligatorbacke
ALLIGATORBACKE-DATENBLATT
A Weite
B Höhe im geschlossenen Zustand
C Gesamt
E Öffnungshöhe
H Unterer
Abstand
N Höhe von Mittellinie zum feststehenden Maulstück
P Höhe von Mittellinie zur Nietlochoberfl äche des feststehenden Maulstücks
KOMPRESSIONS-NIETMASCHINEN
Um eine optimale Leistung zu erreichen, muss die Gesamtlänge der zwei Nietbestandteile korrekt sein.
Bestimmen Sie die korrekten Längen wie folgt:
Abbildung 1: Wenn zwei Becherniete verwendet werden:
Die Gesamtlänge der beiden Schafte der Niete (A1, A2) muss gleich der Höhe des geschlossenen
Mauls (H) minus der Gesamtdicke des zu nietenden Materials (M) sein.
Abbildung 2: Wenn ein Becherniet und ein Senkniet verwendet werden:
Die Gesamtlänge der beiden Schafte der Niete (A1, A2) muss gleich der Höhe des geschlossenen
Mauls (H) minus der Gesamtdicke des zu nietenden Materials (M) und der Höhe des vom Senkniet (A)
zusammengepressten Nietkopfs (Z) sein.
Abbildung 3: Wenn zwei Senkniete verwendet werden:
Die Gesamtlänge der beiden Schafte der Niete (A1, A2) muss gleich der Höhe des geschlossenen
Mauls (H) minus der Gesamtlänge des Niets (L) im zusammengepressten Zustand sein.
Wenn erforderlich, können Sie etwas kürzere Niete wählen und sie mit
Distanzringen auf die korrekte Länge bringen.
Becherniet
Senkniet
Abbildung 2
Becherniet
Becherniet
Abbildung 1
Senkniet
Senkniet
Abbildung 3
Distanzring
Niet
A
B
C
E
H
N
P
in. mm in. mm in. mm in. mm in. mm in. mm in.
mm
1-1/2
38
7/8
22
1-1/2
38
1-5/8
41
7/32
6
1.0
1
5/8
16
2-1/4
57
7/8
22
1-7/8
48
2-1/8
54
7/32
6
1-1/4
32
5/8
16
3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16
