Laerdal

ALS Simulator

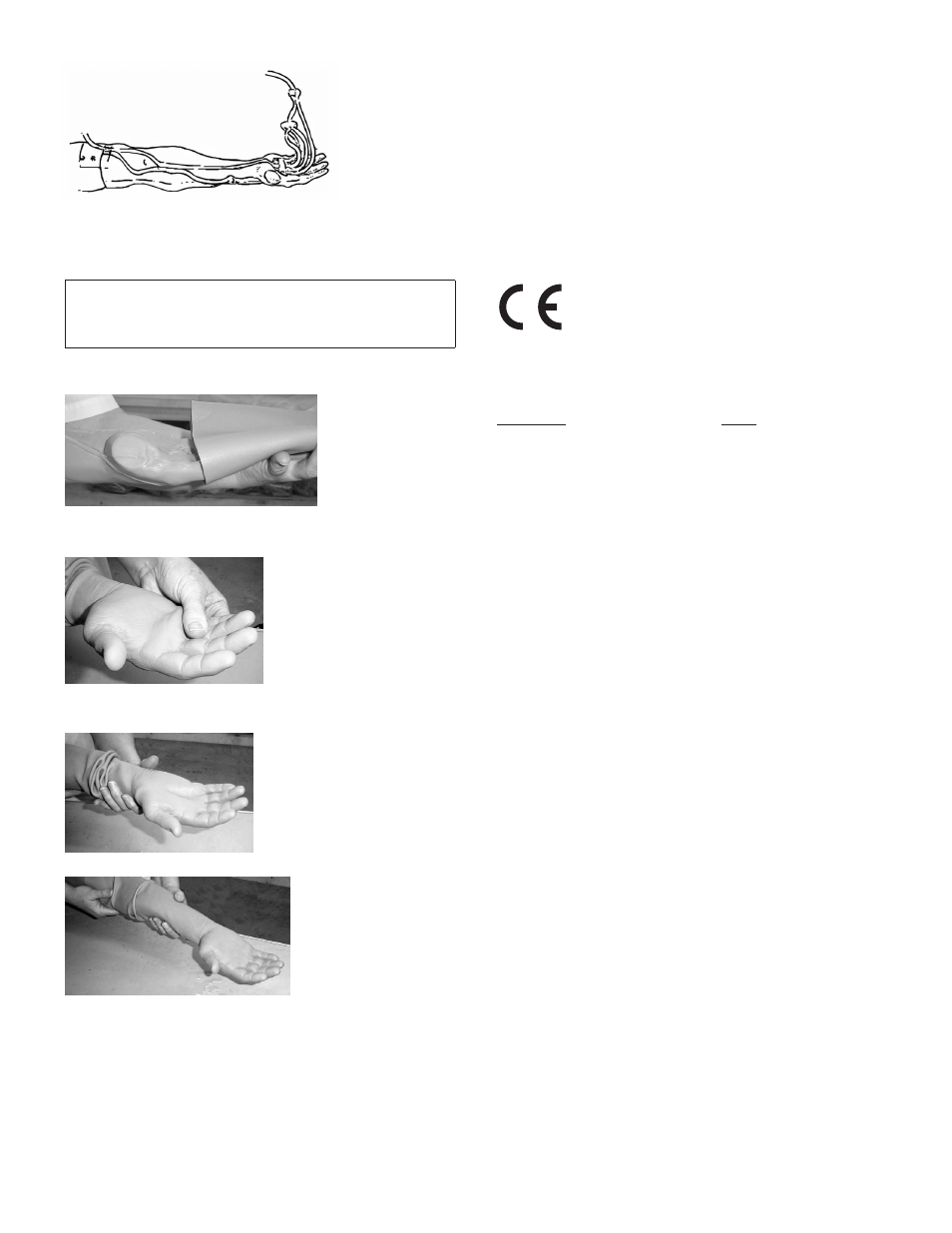

5 . Aseta uudet suonet uriin (kuva 7) ja käytä liimaa tipoittain . (Suosittelemme

nopeasti kuivuvan liiman käyttöä 5–7 cm:n välein .)

6 . Levitä käsivarren akseliin runsaasti nestesaippuaa .

Laerdalin suositus

Lämmitä käsivarren ihoa, ennen kuin asetat sen akselin päälle . Iho

voidaan lämmittää hiustenkuivaajalla .

7 . Työnnä käsi ihoon . (Kuva 15)

8 . Aseta iho sormien päälle käsineen tapaan . (Kuva 16)

9 . Aseta iho käsivarteen akselin päälle . (Kuvat 17 ja 18)

Tekniset tiedot

Yleistä
Käyttölämpötila:
0–40 °C / 90 % suhteellinen kosteus, tiivistymätön

Varastointilämpötila:
-15–50 °C / 90 % suhteellinen kosteus, tiivistymätön

ALS Simulator
Defibrillaatio: enintään noin 720 J/minuutti

Sydämen hätätilanteen toiminnot
• Synkronoitu muuttuva syke, rytmi, poikkeavuudet ja kesto
• Defibrillaatio (25–360 J)

IV-käsivarsi

Mahdollisia laskimoita ovat välilaskimo, sisempi iholaskimo ja ulompi iholaskimo

Standardit/hyväksynnät

Tämä tuote on direktiivin 199/5/ETY

(EMC-direktiivi) keskeisten vaatimusten mukainen
Tämä tuote on tiettyjen vaarallisten aineiden

käytön rajoittamista sähkö- ja elektroniikkalaitteissa

(RoHS) koskevan neuvoston direktiivin 2011/65/EU

mukainen .

Varaosat:

Tuotenumero:

Kuvaus:

312029 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sarja, aikuisen iho/suoni

monisuoninen IV-käsivarsi

205-10150 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Käsivarsi, verenpaine
380410 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kiinnikesarja, EKG/defibrillaatio
205-03650 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Varsi, painelu
380455 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rintaiho
380460 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aikuisen sukuelimet, mies
380461 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Naisen sukuelinsarja,

virtsatieventtiilit

380462 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Miehen sukuelinsarja,

virtsatieventtiilit

380470 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vatsalevy
380471 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aikuisen vatsalevyn tulppa
380475 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lantiotappi
380600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vasen jalka, aikuisen
380700 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Miehen käsivarsi, monisuoninen

IV- harjoittelu

381102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pääihon kiinnikesarja
381105 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kaulan ihosarja (6 kpl)
381107 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ylähampaat
381402 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kolmiomainen injektiotyyny,

aikuisen

200-00250 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teippi, rengas-kilpirusto
200-00350 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kantolaukku, aikuisen nuken koko
200-00550 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verenpainemansetti
200-02850 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Päänahka kiinnityksellä, ALS Sim
200-03750 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rinnan vaahtomuovi, ALS Sim
200-01750 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Työntöasetelma, MegaCode Kelly
200-01850 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rakko, kainaloiden välinen,

MegaCode Kelly

200-02050 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Välinesarja, jalat lantioon, työkalut
300-00150 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Injektiotyyny, reiden injektio,

aikuinen

300-00250 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kolmiomainen injektiotyyny,

reiden yläosan injektio, mies

300-00350 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Injektiotyyny, pakara mies

Kuva 7

Kuva 15

Kuva 16

Kuva 17

Kuva 18

Table of Contents

Items Included. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Skills Taught. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Teeth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Carotid Pulse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Tracheostomy Plug & Care. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
NG Tube Placement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Intubation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Lungs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Stomach Reservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Belly Plates. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Injection Pads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Waist, Knee and Ankle Joints . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Arms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Legs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
IV Arm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Replacing Skin & Vein System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Blood Pressure Arm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Auscultation of Heart, Breath, Bowel Sounds and Fetal Tones . . . . . . . . . . . . . . 4
Genitalia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Colon Reservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Urinary Catheterization and Enema Simulation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Attaching Nursing Anne Modules to Manikin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

SimPad Connection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Care and Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Replacement Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Items Included:
(1) Full-Body Female Manikin
(1) Articulating Blood Pressure Training Arm (Nursing Anne SimPad)
(1) Articulating Female Multi-Venous IV Training Arm
(1) Hospital Gown
(1) Male Genitalia
(1) Female Genitalia
(3) Urinary Valves
(3) Anal Valves
(1) Simulated Blood Concentrate
(1) 100 cc Syringe
(1) Manikin Lubricant
(1) Assembly Tool Kit

Wig pictured on front cover, not included

Optional Accessories

Nursing Anne Modules:

(1) Breast Exam Module, with interchangeable abnormalities
(1) Mastectomy Module with staples and drain
(1) Fundus Module with interchangeable uteri

Wound Care & Assessment Set:

(1) Abdominal Incision Module with Painted Sutures
(1) Abdominal Incision Module with Staples and Penrose Drain
(1) Abdominal Incision Module with Nylon Sutures

and Penrose Drain

(1) Abdominal Subcutaneous Heparin and Insulin Injection Module
(1) Abdominal Packing Module
(1) Infected Colostomy Stoma
(1) Ventro-Gluteal and Gluteal Decubitus Ulcer Modules
(1) Below Knee Amputation Stump
(1) Thigh Packing and Irrigation Module
(1) Thigh Suture Module
(1) Thigh Debridement Module
(1) Varicose Vein Leg with Stasis Ulcer
(1) Diabetic Foot Module

Skills Taught:

• Basic patient handling
• Denture care

• Oral hygiene
•
• Eye andear irrigation

(simulated)

• NG Tube insertion, care medication administration and removal

• Tracheostomy care and suctioning
• Blood pressure skills (When

used with

SimPad)

• IV care and management
• Subcutaneous and intramuscular injection
• Oxygen delivery procedures
• Ostomy irrigation and care
• Catheterization skills
• Enema simulation

• Colonic irrigation
• Wound assessment and care
• Bandaging and dressing
• Post-surgical mastectomy-care procedures
• Recognition of breast disorders, their sizes and relative locations
• Practice of fundus massage skills
• Auscultation and recognition of normal and abnormal heart,

breath and bowel sounds and fetal tones

(When used with SimPad)

Caution: Latex

This product contains Natural Rubber latex which may cause

allergic reactions when in contact with humans.

Please contact Laerdal Customer Service

for more information on Replacement Parts in other skin tones.

NGLISH

Nursing Anne

Laerdal

The product, when carrying the CE-mark, is in

compliance with essential CE requirements and other

relevant provisions of council directive 1999/5/EC.

• Lavage/Gavage

Oral and nasal Intubation
