Delta Electronics Programmable Logic Controller DVP-EH Series - Manual (Page 2)

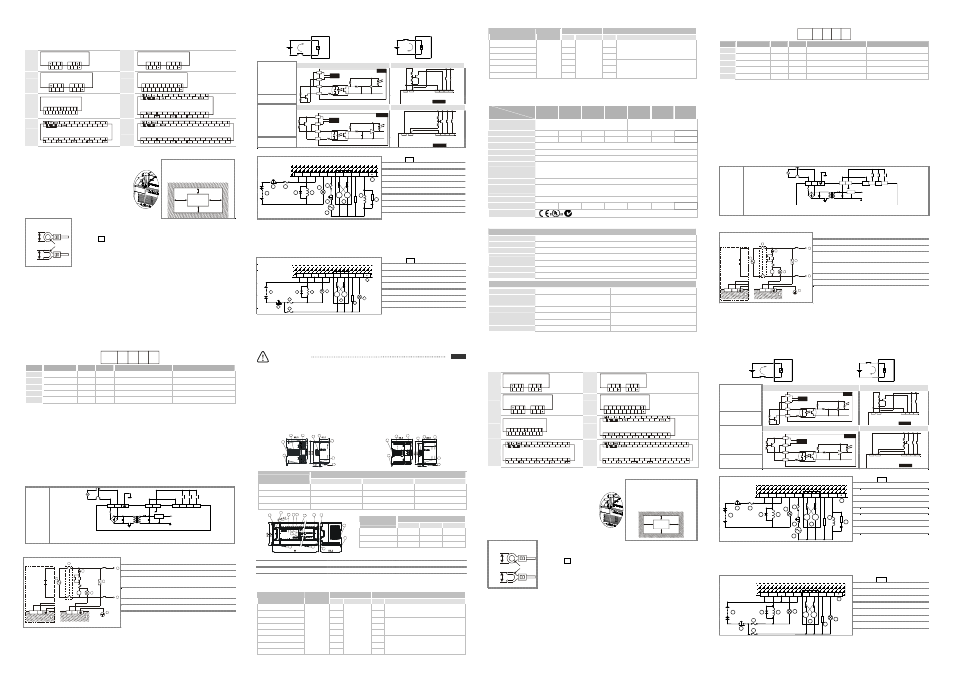

安裝及配線
數位 I/O 擴充機之端子配置圖
08HM DVP-08HM (8in)
X0 X 2 X 4 X6
X 1 X3 X 5 X7 S/ S
08HN DVP-08HN (8out)
Y0 Y1 Y3 Y4 Y5 Y7
C0 Y2 C1 Y6
08HP
DVP-08HP (4in/4out)
X0 Y1 Y3
C0 Y2
Y0 X2
S/S X1 X3
16HM
DVP-16HM (16in)
X 10 X 11
S/S X1 X3
S /S X12 X13 X14 X15 X16 X 17
X0 X2 X 4 X5 X 7 X 6
16HP DVP-16HP (8in/8out)
X4 X5
X1 X3
S/S X6 X7
Y3
Y4 Y5 Y6
X0 X2 C0 Y0 Y2 Y1
Y7
32HN
X15 X14 C3 Y12 Y11 Y10 Y7 Y6 C2 Y5 Y4 Y3 C1 Y2 Y1
Y16 Y20 Y21 Y22 Y23 Y24 C7 C6 C5 C4 Y25 Y30 Y31 Y35 Y36 Y34 Y32 Y27 Y26
C0
DVP-32HN(32out)
(AC Power IN)
Y33 Y37
32HP
X1 7 X16 X15 X14 X13 X12 X11 X1 0 X7 X6 X5 X4 X3 X2 X1 X0
Y0 Y1 Y2 Y3 Y4 Y5 Y6 C3 C2 C1 C0 Y7 Y1 2 Y13 Y16 Y17 Y1 5 Y1 4 Y11 Y1 0
S/S
DVP-32HP(16in/16out)
(AC Power IN,DC Signal IN) 48HP
X17 X16 X15 X14 X13 X12 X11 X10 X7 X6 X5 X4 X3 X2 X1 X0
Y0 Y1 Y2 Y3 Y4 Y5 Y6 C3 C2 C1 C0 Y7 Y12 Y13 Y16 Y17 Y15 Y14 Y11 Y10
S/S X27 X26 X25 X24 X23 X22 X21 X20
C4 Y21 Y22 Y27 Y23 Y26 Y24 Y20 Y25
DVP-48HP(24in/24out)
(AC Power IN,DC Signal IN)
盤內安裝及配線
DIN 鋁軌之安裝方法：
適合 35mm 之 DIN 鋁軌，主機欲掛於鋁軌時，先將 PLC
下方之固定塑膠片壓入，再將 PLC 由上方掛上再往下
壓即可。欲取下 PLC 時，PLC 底部下之固定塑膠片，
以起子插入凹槽，向上撐開即可，該固定機構塑膠片為
保持型，當所有的固定片撐開後，再將 PLC 往上外方
取出，如右圖所示：
直接鎖鏍絲方式：請依產品外型尺寸並使用 M4 鏍絲。
PLC 在安裝時，請裝配於封閉式之控制
箱內，其周圍應保持一定之空間（如下
圖所示），以確保 PLC 散熱功能正常。
DVP MPU 50 mm 以上 50 mm 以上
5 0mm 以上
50 mm 以上
配線：
6.2 以下
M3.5 使用
6.2 以下
1. 出/入配線端請使用 O 型或 Y 型端子，端子規格如左所示。PLC 端子鏍絲扭力為
5 ~ 8 kg-cm (4.3 ~ 6.9 in-lbs)
。只能使用 60/75°C 的銅導線。
2. 空端子 • 請勿配線。輸入點信號線與輸出點等動力線請勿置於同一線糟內。
3. 鎖鏍絲及配線時請避免微小的金屬導體掉入 PLC 內部，並在配線完成後，將位
於 PLC 上方散熱孔位置的防異物掉入之貼紙撕去，以保持散熱良好。
4. PLC 與其它之控制元件應保持 50mm 以上之間隔，並應遠離高壓線及動力設備。
使用環境：
1. 請勿將 PLC 裝置於落塵大、油煙、金屬性粉塵及腐蝕性或可燃性氣體的環境當中。
2. 請勿將 PLC 裝置於高溫、結露之環境，勿將 PLC 裝置有直接振動及衝擊的場所。
3. 輸入點信號線與輸出點等動力線請勿置於同一線糟內或使用同一多芯之電纜線。
輸出入點序號排列
使用 32 點點數以下的主機連接擴充機，所連接的第一台擴充機，輸入點編號由 X20 依序排列，輸出點編號亦由
Y20
開始依序排列，使用 32 點點數以上的主機連接擴充機，所連接的第一台擴充機，輸入點編號以主機最後編
號依序排列，輸出點編號亦由主機最後編號依序排列，若使用者所連接的系統如下：
MPU EXT1 EXT2 EXT3 EXT4
PLC 機種 輸入點數 輸出點數 輸入點編號 輸出點編號
MPU 16EH/32EH/64EH 8/16/32 8/16/32 X0~X7/X0~X17/X0~X37 Y0~Y7/Y0~Y17/Y0~Y37
EXT1 32HP 16 16 X20~X37/X20~X37/X40~X57 Y20~Y37/Y20~Y37/Y40~Y57
EXT2 48HP 24 24 X40~X67/X40~X67/X60~X107 Y40~Y67/Y40~Y67/Y60~Y107
EXT3 08HP 4 4 X70~X73/X70~X73/X110~X113 Y70~Y73/Y70~Y73/Y110~Y113
EXT4 08HN 0 8 - Y74~Y103/Y74~Y103/Y114~Y123
系統組合範例中，第 1 台 MPU 主機輸入點數 16 點以下會被視為 16 點輸入，序號較高的幾個輸入點則沒有對應
實際的輸入點，主機輸出點數 16 點以下會被視為 16 點輸出，序號較高的幾個輸出點則沒有對應實際的輸出點。
擴充機輸出入點編號則依照主機最後編號依序排列。
電源端配線及規格
DVP-EH 系列 PLC 電源輸入為交流輸入，在使用上應注意下列事項：
1. 交流電源輸入電壓，範圍寬廣 (100V AC ~ 240V AC)，電源請接於 L,N 兩端，如果將 110V AC 或 220V AC 接 至
+24V
端或輸入點端，將使 PLC 損壞，請使用者特別注意。
2. 主機及 I/O 擴充機之交流電源輸入請同時作 On 或 Off 的動作。
3. 主機之接地端使用 1.6mm 以上之電線接地。
4. 當停電時間低於 10ms 時，PLC 不受影響繼續運轉，當停電時間過長或電源電壓下降將使 PLC 停止運轉，輸出
全部 Off，當電源恢復正常時，PLC 亦自動回復運轉。（PLC 內部具有停電保持的輔助繼電器及暫存器，使用
者在作程式設計規劃時應特別注意使用）
交流電源
輸入型式
L N
2.0 A DC/DC +5V
+24V 24G S/S X0 X1 X2
100~240VAC
+24V 電源供應輸出端，最大為 0.5A，請勿將其它的外部電源連接至此端子。每個輸入點驅動
必須 6 ~ 7mA，若以 16點輸入計算，大約需 100mA，因此+24V輸出給外部負載不可大於 400mA。
由於 PLC 控制許多裝置，任一裝置的動作可能都會影響其它裝置的動作，因此任一裝置的故障都可能會造成整個
自動控制系統失控，甚至造成危險。所以在電源端輸入回路，建議配置如下的保護回路：
交流電源負載
電源回路保護用保險絲 (3A)
電源指示燈
緊急停止: 為預防突發狀況發生，設置一緊急停止按鈕，可在狀
況發生時，切斷系統電源。
系統回路隔離裝置: 使用電磁接觸器、繼電器等開關作為系統電
源回路隔離裝置，可防止電源斷續供應時，造成系統的不穩定。
DVP PLC 本體
第三種接地，接地阻抗 100Ω 以下
OV 24VDC
MC MC
N L
1
1
2
3
4
5
6 6
7
8
Guard
Limit
電源供應：
交流 (AC): 100 ~ 240V AC, 50/60Hz
直流 (DC): 24V DC
輸入/出點之配線
輸入點之配線
輸入點之入力信號為直流電源 DC 輸入，DC 型式共有兩種接法：SINK 及 SOURCE，其定義如下：
Sink = 電流流入共用端 S/S Source = 電流流出共用端 S/S
S/S
X0
Sinking
S/S
X0
Sourcing
輸入點回路等效電路 配線回路
直流形式
(DC Signal IN)
SINK 模式
+24V
24G
S/S
X0
24VDC
SINK
+5V
+ 24V 2 4 G
Sink Type
X1 X2 S/S X0
輸入點回路等效電路 配線回路
直流形式
(DC Signal IN)
SOURCE 模式
+24 V
24G
S/S
X0
24 VDC
SOUR CE
+ 5V
+24V 24G
Source Type
X1 X2 S/S X0
輸出點之配線
空端子 • 請勿配線
保險絲
反向電流保護二極體*1
互斥輸出*2
緊急停止：使用外部開關
突波吸收器*3
電感性負載
白熾燈（電阻性負載）
9 直流電源供給
實用之繼電器輸出回路配線：
MC2 MC1 9
10
C0 C1 Y0 Y4 C2 Y2 Y3 Y5 Y1
5 2
3 7
8
1
6
7
2
5 4
MC2 MC1
交流電源供給
*1: 在 PLC 的輸出繼電器並沒有內部保護電路，因此若使用在直流電感性負載時，請並聯接上一個反向電流保護二極體，可
增加接點壽命。反向電流保護二極體須符合下列規格：
1. 此二極體必須能承受最大 5 ~ 10+ 倍的負載電壓 2. 此二極體正向電流須大於負載電流
*2: 利用外部電路形成互鎖，配合 PLC 內部程式，確保任何異常突發狀況發生時，均有安全的保護措施。
*3: 在 PLC 的輸出繼電器並沒有內部保護電路，因此若使用在交流電感性負載時，請並聯接上一個突波吸收器 (0.1uF +
“100ohm to 120ohm”)
可減少交流負載上的雜訊，可增加接點壽命。
空端子 • 請勿配線
緊急停止
保險絲
互斥輸出*1
直流電源供應
白熾燈（電阻性負載）
反向電流保護二極體*2
電感性負載
實用之電晶體輸出回路配線：
MC2 MC1
C0 C1 Y0 Y4 C2 Y2 Y3 Y5 Y1
5 7 8
1
6
6 4
MC2 MC1
2
3
3
9
9 電阻性負載
*1: 利用外部電路形成互鎖，配合 PLC 內部程式，確保任何異常突發狀況發生時，均有安全的保護措施。
*2: 在 PLC 內部使用濟納二極體 (39V) 來保護電晶體輸出，若驅動電感性負載時，建議並聯接上一個反向電流保護二極體。
注意事項
请在使用之前，详细阅读本使用说明书。
本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击/
冲击意外之外壳配线箱内。另必须具备保护措施 (如: 特殊之工具或钥匙才可打开) 防止非维护人员操作或
意外冲击本体，造成危险及损坏。
交流输入电源不可连接于直流类型之输入/出信号端，否则可能造成严重的损坏，因此请在上电之前再次确
认电源配线。请勿在上电时触摸任何端子。
產品簡介
谢谢您采用台达 DVP-EH 可编程序控器。EH 8 ~ 48 点扩展，含主机最大数字输入/输出扩展分别可达 256 点。
产品外观及各部介绍
1
3
4
3
5 5 2 7
7
2 1 5 5
3
3
4
7
7
尺寸 (mm) 机种名称 长 宽 高
DVP08HM11N 90 40 82
DVP16HM11N 90 55 82
DVP08HN11R/T 90 40 82
DVP16HP11R/T 90 55 82
3
4
2 6 6 6 7
7 3 3
8 9 1
10 11
尺寸 (mm) 机种名称 长 宽 (w) 高
DVP32HN00R/T 90 143.5 82.2
DVP32HP00R/T 90 143.5 82.2
DVP48HP00R/T 90 174 82.2
1. 电源、低电压指示灯 5. 扩充排线 9. 上盖
2. 输出/入端子 6. 扩充机连接口上盖 10. 输入指示灯
3. DIN 轨固定扣 7. 直接固定孔 11. 输出灯示灯
4. DIN 轨固定槽 8. 机种名称
机种型号
输入单元 输出单元 机种 电源 点数 形式 点数 形式
DVP08HM11N 8 0
DVP16HM11N 16 0
无
DVP08HN11R 0 8
DVP08HP11R 4 4
DVP16HP11R 8 8
继电器 Relay 250V AC /30V DC 2A/1 点
DVP08HN11T 0 8
DVP08HP11T 4 4
DVP16HP11T
24V DC
8
DC Type
Sink/Source
8
晶体管 Transistor 5 ~ 30V DC 0.3A/1 点
@40°C
简体中文
输入单元 输出单元 机种 电源 点数 形式 点数 形式
DVP32HN00R 0 32
DVP32HP00R 16 16
DVP48HP00R 24 24
继电器 Relay250V AC /30V DC 2A/1 点
DVP32HN00T 0 32
DVP32HP00T 16 16
DVP48HP00T
100 ~ 240V
AC
24
DC Type
Sink/Source
24
晶体管 Transistor 5~30V DC 0.3A/1 点
@40
°C
規格
电气规格
机种
项目
08HM11N
16HM11N 08HN11R/T 08HP11R/T 16HP11R/T 32HN00R/T 32HP00R/T 48HP00R/T
电源电压 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ 20%) 100 ~ 240V AC (-15% ~ 10%), 50/60Hz
± 5%
消耗电力 1W/1.5W 1.5W 1.5W 2W 30VA 30VA 30VA
24V DC 供应电流 NA NA NA NA NA 500mA 500mA
24V DC 输出具短路保护 DC24V 输出具短路保护
突波电压耐受量 1 ,500V AC(Primary-secondary), 1,500V AC(Primary-PE), 500V AC(Secondary-PE)
绝缘阻抗 5 MΩ 以上 (所有输出/入点对地之间 500V DC)
噪声免疫力
ESD: 8KV Air Discharge , EFT: Power Line: 2KV, Digital I/O: 1KV, Analog &
Communication I/O: 250V ,
Digital I/O: 1KV , RS: 26MHz~1GHz, 10V/m
接地 接地配线之线径不得小于电源端 L, N 之线径（多台 PLC 同时使用时，请务必单点接地）
操作/储存环境 操作：0°C ~ 55°C（温度）, 50 ~ 95%（湿度）, 污染等级 2；
储存：-25°C ~ 70°C（温度）, 5 ~ 95%（湿度）
耐振动/冲击 国际标准规范 IEC61131-2, IEC 68-2-6(TEST Fc)/IEC61131-2 & IEC 68-2-27(TEST Ea)
重量（约）(g) 124/160 130/120 136/116 225/210 660/590 438/398 616/576
认证
输入/出点规格
输入点电气规格
输入点形式 直流
输入形式 直流（SINK 或 SOURCE）
输入电压电流 24V DC 5mA
Off → On 16.5V DC 以上 动作位准
On → Off 8V DC 以下
反应时间 约 20ms
电路隔离/操作指示 光耦合器/LED On
输出点电气规格
输出点形式 继电器-R 晶体管-T
电流规格 1.5A/1 点（5A/COM） 55°C 0.1A/1 点、50°C 0.15A/1 点、
45°C 0.2A/1 点、40°C 0.3A/1 点（2A/COM）
电压规格 250V AC,30V DC 以下 30V DC
75VA （电感性） 最大负载
90W （电阻性） 9W
反应时间 约 10 ms Off → On 15us On → Off 25us
安裝及配線
数字 I/O 扩展机之端子配置图
08HM DVP-08HM (8in)
X0 X 2 X 4 X6
X 1 X3 X 5 X7 S/S
08HN DVP-08HN (8out)
Y0 Y1 Y3 Y4 Y5 Y7
C0 Y2 C1 Y6
08HP
DVP-08HP (4in/4out)
X 0 Y1 Y 3
C0 Y2
Y0 X 2
S /S X 1 X3
16HM
DVP-16HM (16in)
X10 X 11
S /S X1 X 3
S/S X12 X13 X 14 X15 X16 X 17
X 0 X2 X4 X5 X7 X6
16HP DVP-16HP (8in/8out)
X4 X5
X 1 X3
S /S X6 X7
Y3
Y4 Y5 Y 6
X0 X 2 C 0 Y 0 Y2 Y 1
Y 7 32HN
X15 X14 C3 Y12 Y11 Y10 Y7 Y6 C2 Y5 Y4 Y3 C1 Y2 Y1
Y16 Y20 Y21 Y22 Y23 Y24 C7 C6 C5 C4 Y25 Y30 Y31 Y35 Y36 Y34 Y32 Y27 Y26
C0
DVP-32HN(32out)
(AC Power IN)
Y33 Y37
32HP
X1 7 X16 X15 X14 X13 X12 X11 X1 0 X7 X6 X5 X4 X3 X2 X1 X0
Y0 Y1 Y2 Y3 Y4 Y5 Y6 C3 C2 C1 C0 Y7 Y1 2 Y13 Y16 Y17 Y1 5 Y1 4 Y11 Y1 0
S/S
DVP-32HP(16in/16out)
(AC Power IN,DC Signal IN) 48HP
X17 X16 X15 X14 X13 X12 X11 X10 X7 X6 X5 X4 X3 X2 X1 X0
Y0 Y1 Y2 Y3 Y4 Y5 Y6 C3 C2 C1 C0 Y7 Y12 Y13 Y16 Y17 Y15 Y14 Y11 Y10
S/S X27 X26 X25 X24 X23 X22 X21 X20
C4 Y21 Y22 Y27 Y23 Y26 Y24 Y20 Y25
DVP-48HP(24in/24out)
(AC Power IN,DC Signal IN)
盘内安装及配线
DIN 铝轨之安装方法：
适合 35mm 之 DIN 铝轨，主机欲挂于铝轨时，先将 PLC
下方之固定塑料片压入，再将 PLC 由上方挂上再往下压
即可。欲取下 PLC 时，PLC 底部下之固定塑料片，以起
子插入凹槽，向上撑开即可，该固定机构塑料片为保持型，
当所有的固定片撑开后，再将 PLC 往上外方取出，如右
图所示：
直接锁镙丝方式：请依产品外型尺寸并使用 M4 镙丝。
PLC 在安装时，请装配于封闭式之
控制箱内，其周围应保持一定之空
间（如下图所示），以确保 PLC 散热
功能正常。
D VP M PU 5 0m m 以上 5 0m m 以上
5 0m m 以上
5 0m m 以上
配线：
6.2 以下
M3.5 使用
6.2 以下
1. 出/入配线端请使用 O 型或 Y 型端子，端子规格如左所示。PLC 端子镙丝扭力
为 5 ~ 8 kg-cm (4.3 ~ 6.9 in-lbs)。只能使用 60/75°C 的铜导线。
2. 空端子 • 请勿配线。输入点信号线与输出点等动力线请勿置于同一线糟内。
3. 锁镙丝及配线时请避免微小的金属导体掉入 PLC 内部，并在配线完成后，将位
于 PLC 上方散热孔位置的防异物掉入之贴纸撕去，以保持散热良好。
4. PLC 与其它之控制组件应保持 50mm 以上之间隔，并应远离高压线及动力设备。
使用环境：
1. 请勿将 PLC 装置于落尘大、油烟、金属性粉尘及腐蚀性或可燃性气体的环境当中。
2. 请勿将 PLC 装置于高温、结露之环境，勿将 PLC 装置有直接振动及冲击的场所。
3. 输入点信号线与输出点等动力线请勿置于同一线糟内或使用同一多芯之电缆线。
输出入点序号排列
使用 32 点点数以下的主机连接扩展，所连接的第一台扩展，输入点编号由 X20 依序排列，输出点编号亦由 Y20
开始依序排列，使用 32 点点数以上的主机连接扩展，所连接的第一台扩展，输入点编号以主机最后编号依序排
列，输出点编号亦由主机最后编号依序排列，若使用者所连接的系统如下：
MP U EXT 1 EXT 2 EXT3 EXT 4
PLC 机种 输入点数 输出点数 输入点编号 输出点编号
MPU 16EH/32EH/64EH 8/16/32 8/16/32 X0~X7/X0~X17/X0~X37 Y0~Y7/Y0~Y17/Y0~Y37
EXT1 32HP 16 16 X20~X37 / X20~X37/X40~X57 Y20~Y37/Y20~Y37/Y40~Y57
EXT2 48HP 24 24 X40~X67/X40~X67/X60~X107 Y40~Y67/Y40~Y67/Y60~Y107
EXT3 08HP 4 4 X70~X73/X70~X73/X110~X113 Y70~Y73/Y70~Y73/Y110~Y113
EXT4 08HN 0 8 - Y74~Y103/Y74~Y103/Y114~Y123
系统组合范例中，第 1 台 MPU 主机输入点数 16 点以下会被视为 16 点输入，序号较高的几个输入点则没有对应
实际的输入点，主机输出点数 16 点以下会被视为 16 点输出，序号较高的几个输出点则没有对应实际的输出点。
扩展输出入点编号则依照主机最后编号依序排列。
电源端配线及规格
DVP-EH 系列 PLC 电源输入为交流输入，在使用上应注意下列事项：
1. 交流电源输入电压，范围宽广(100V AC ~ 240V AC)，电源请接于 L,N 两端，如果将 110V AC 或 220V AC 接至
+24V 端或输入点端，将使 PLC 损坏，请使用者特别注意。
2. 主机及 I/O 扩展机之交流电源输入请同时作 On 或 Off 的动作。
3. 主机之接地端使用 1.6mm 以上之电线接地。
4.
当停电时间低于 10ms 时，PLC 不受影响继续运行，当停电时间过长或电源电压下降将使 PLC 停止运行，输出
全部 Off, 当电源恢复正常时，PLC 亦自动回复运行。（ PLC 内部具有停电保持的辅助继电器及缓存器，使用
者在作程序设计规划时应特别注意使用）
交流电源
输入型式
L N
2.0 A DC/DC +5V
+24V 24G S/S X0 X1 X2
100~240VAC
+24V 电源供应输出端，最大为 0.5A，请勿将其它的外部电源连接至此端子。每个输入点驱动
必须 6 ~ 7mA，若以 16 点输入计算，大约需 100mA，因此+24V 输出给外部负载不可大于 400mA。
由于 PLC 控制许多装置，任一装置的动作可能都会影响其它装置的动作，因此任一装置的故障都可能会造成整个
自动控制系统失控，甚至造成危险。所以在电源端输入回路，建议配置如下的保护回路：
交流电源负载
电源回路保护用保险丝 (3A)
电源指示灯
紧急停止:为预防突发状况发生，设置一紧急停止按钮，可在状
况发生时，切断系统电源。
系统回路隔离装置:使用电磁接触器、继电器等开关作为系统电
源回路隔离装置，可防止电源断续供应时，造成系统的不稳定。
DVP PLC 本体
第三种接地，接地阻抗 100Ω 以下
O V 24 V D C
MC MC
N L
1
1
2
3
4
5
6 6
7
8
G ua rd
Lim it
电源供应：
交流 (AC): 100 ~ 240V AC, 50/60Hz
直流 (DC): 24V DC
输入/出点之配线
输入点之配线
输入点之入力信号为直流电源 DC 输入，DC 型式共有两种接法：SINK 及 SOURCE，其定义如下：
Sink = 电流流入共享端 S/S Source = 电流流出共享端 S/S
S/S
X0
Sinking
S/S
X0
Sourcing
输 入 点 回 路 等 效 电 路 配 线 回 路
直流形式
(DC Signal IN)
SINK 模式
+24 V
2 4 G
S/S
X0
24 VDC
SINK
+5 V
+24V 24G
Sink Type
X1 X2 S/S X0
输 入 点 回 路 等 效 电 路 配 线 回 路
直流形式
(DC Signal IN)
SOURCE 模式
+24 V
24G
S/S
X0
24 VDC
SOUR CE
+ 5V
+24V 24 G
Source Type
X1 X2 S/S X0
输出点之配线
空端子 • 请勿配线
保险丝
反向电流保护二极管*1
互斥输出*2
紧急停止：使用外部开关
突波吸收器*3
电感性负载
白炽灯（电阻性负载）
9 直流电源供给
实用之继电器输出回路配线
MC2 MC1 9
10
C0 C1 Y0 Y4 C2 Y2 Y3 Y5 Y1
5 2
3 7
8
1
6
7
2
5 4
MC2 MC1
交流电源供给
*1: 在 PLC 的输出继电器并没有内部保护电路，因此若使用在直流电感性负载时，请并联接上一个反向电流保护二极管，可
增加接点寿命。反向电流保护二极管须符合下列规格：
1
. 此二极管必须能承受最大 5 ~ 10+ 倍的负载电压 2. 此二极管正向电流须大于负载电流
*2: 利用外部电路形成互锁，配合 PLC 内部程序，确保任何异常突发状况发生时，均有安全的保护措施。
*3: 在 PLC 的输出继电器并没有内部保护电路，因此若使用在交流电感性负载时，请并联接上一个突波吸收器 (0.1uF +
“100ohm to 120ohm”)
可减少交流负载上的噪声，可增加接点寿命。
*1: 利用外部电路形成互锁，配合 PLC 内部程序，确保任何异常突发状况发生时，均有安全的保护措施。
*2: 在 PLC 内部使用济纳二极管 (39V) 来保护晶体管输出，若驱动电感性负载时，建议并联接上一个反向电流保护二极管。
空端子 • 请勿配线
紧急停止
保险丝
互斥输出*1
直流电源供应
白炽灯（电阻性负载）
反向电流保护二极管*2
电感性负载
实用之晶体管输出回路配线
MC2 MC1
C0 C1 Y0 Y4 C2 Y2 Y3 Y5 Y1
5 7 8
1
6
6 4
MC2 MC1
2
3
3
9
9 电阻性负载
