Primeros pasos con la unidad
FTB-500 27
Colocar la unidad
Colocar la unidad
Puede cambiar la orientación de la unidad con los soportes inferior o
trasero.
Para colocar la unidad con los soportes:
Saque los dos soportes que le proporcionarán un mejor ángulo de visión
según su ubicación.
I
MPORTANTE
Siempre se deben usar los soportes para garantizar que la unidad
está estable durante las pruebas, y que no caerá y dañará los
componentes de la prueba o a usted.

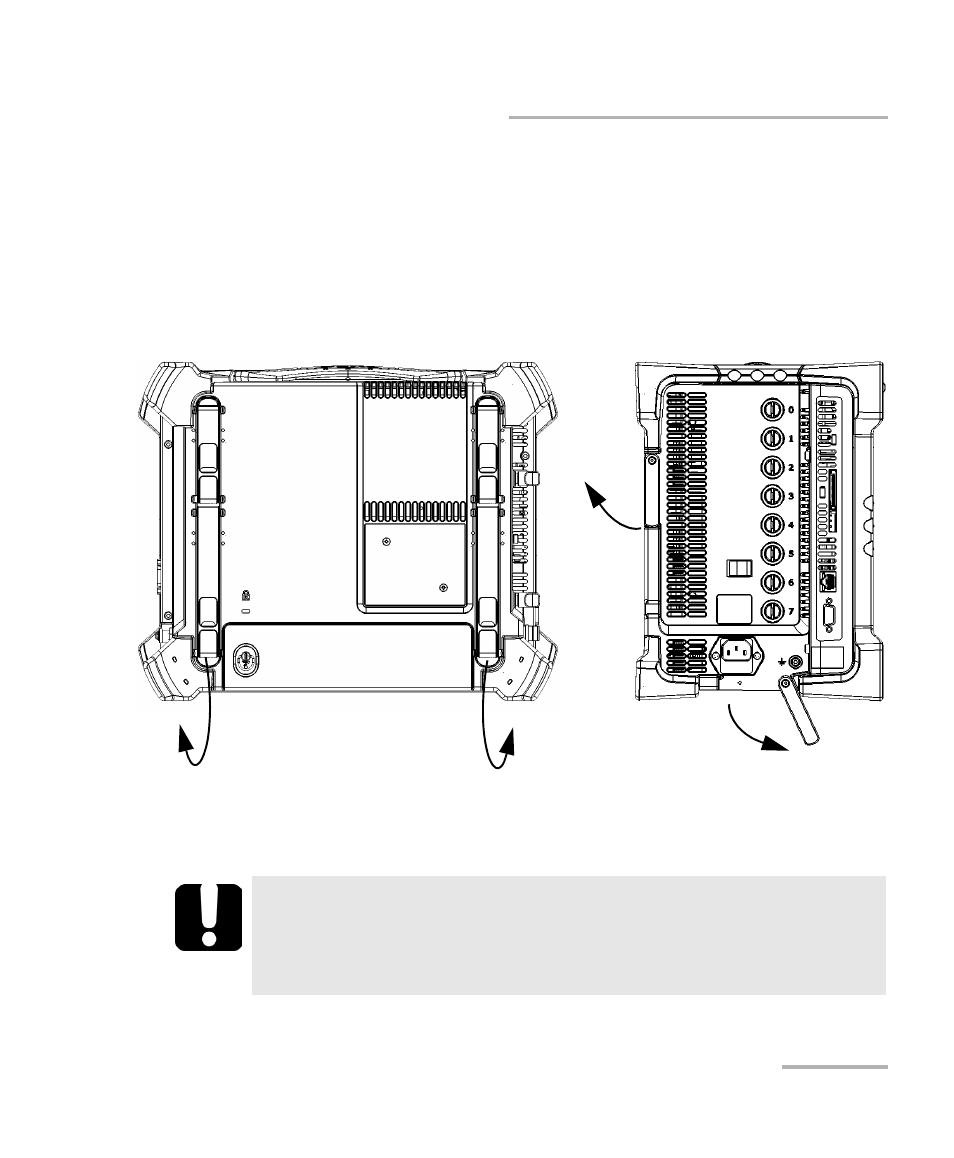

Modelo con cuatro ranuras
Hay dos conjuntos de soportes con
diferentes longitudes en la parte
trasera de la unidad. Seleccione el que
le ofrezca el mejor ángulo.
Soporte
trasero
Soporte inferior
Modelo con ocho ranuras
