Mantenimiento
300 FTB-500
Cómo instalar o retirar el medidor de potencia y VFL
9. Deslice el medidor de potencia con suavidad dentro del
compartimento hasta que la placa frontal quede nivelada con el borde
del compartimento. Cuando el medidor de potencia llega a la parte
posterior del compartimento, se debe percibir una leve resistencia, lo
que indica que está conectado correctamente dentro de la unidad.
Nota: Si el medidor de potencia se desliza por completo dentro del
compartimento sin ninguna resistencia, es probable que no se haya
insertado correctamente.
10. Con un destornillador, sujete el medidor de potencia en su sitio con los
tornillos que retiró en el paso 5 y asegúrese de que uno de los tornillo
pasa a través del bucle de la tapa de VFL para colocarlo en su sitio.
11. Retire la correa antiestática.
12. Conecte la unidad a una fuente de alimentación externa, si lo desea.
13. De ser necesario, encienda la unidad.
14. Inicie la aplicación del medidor de potencia para asegurarse de que el
instrumento funcione correctamente.
Nota: Si no se detecta el medidor de potencia, es posible que no se haya
insertado correctamente en la unidad. En ese caso, repita el procedimiento
de instalación. Si el problema continúa, póngase en contacto con EXFO.

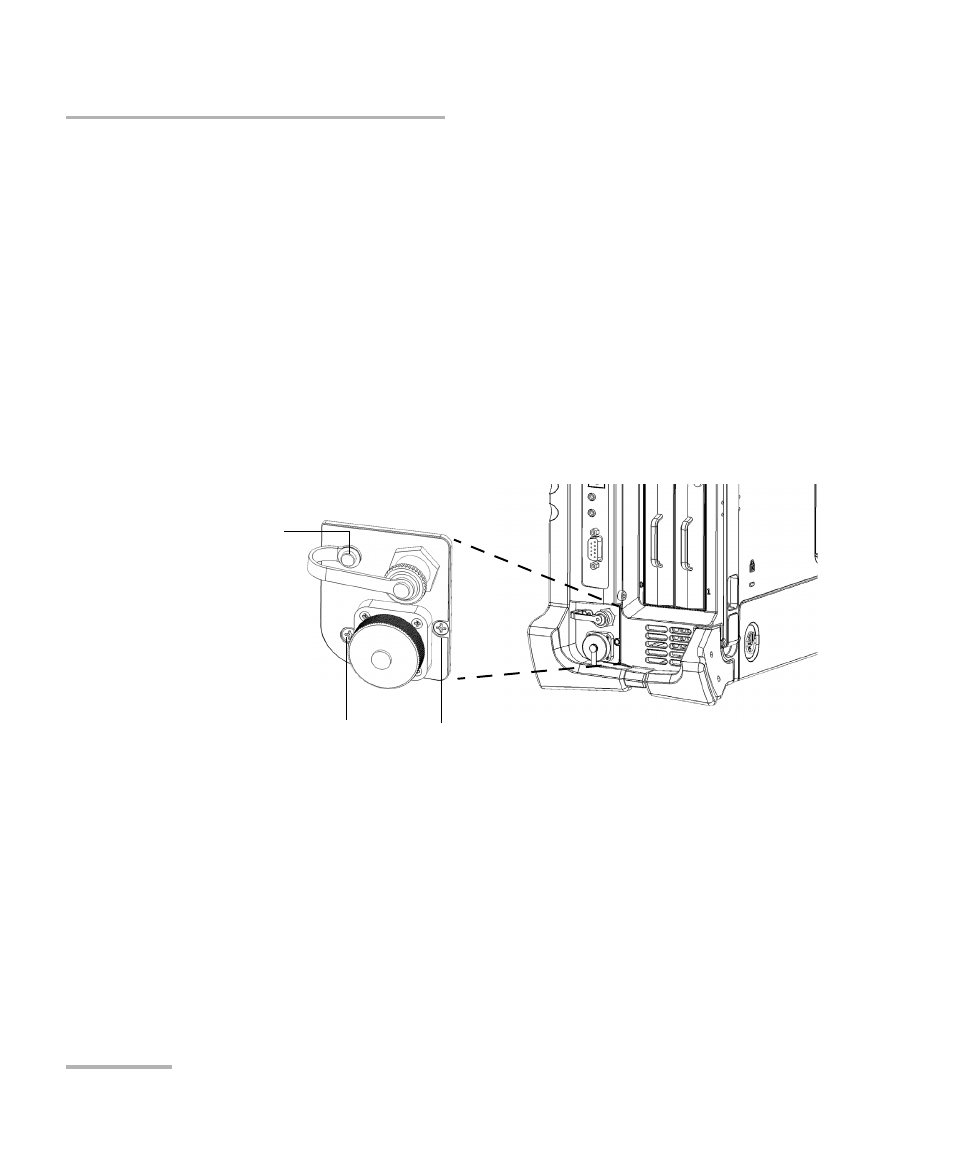

Tornillo a través del bucle
de la tapa de VFL
Tornillo Tornillo
