Mantenimiento
FTB-500 301
Cómo instalar o retirar el medidor de potencia y VFL
Para retirar el medidor de potencia para su recalibración:
1. Apague la unidad.
2. Desconecte la unidad de la fuente de alimentación externa y retire las
baterías.
3. Póngase una muñequera (o tobillera) antiestática y asegúrese de que
el extremo de su cable tenga una conexión a tierra correcta.
4. Coloque la unidad en posición vertical con el panel derecho hacia
usted y, a continuación, ubique el medidor de potencia.
5. Con un destornillador, retire los tres tornillos del medidor de potencia
(uno de los tornillos para a través del bucle de la tapa de VFL).
Nota: Si el compartimento del medidor de potencia tiene una tapa protectora,
mantenga los tornillos a mano. Los necesitará luego para sujetar la tapa
protectora en su sitio.
I
MPORTANTE
No deseche los tornillos. Los necesitará para sujetar la tapa
protectora y el medidor de potencia en su compartimento una vez
finalizada la calibración.

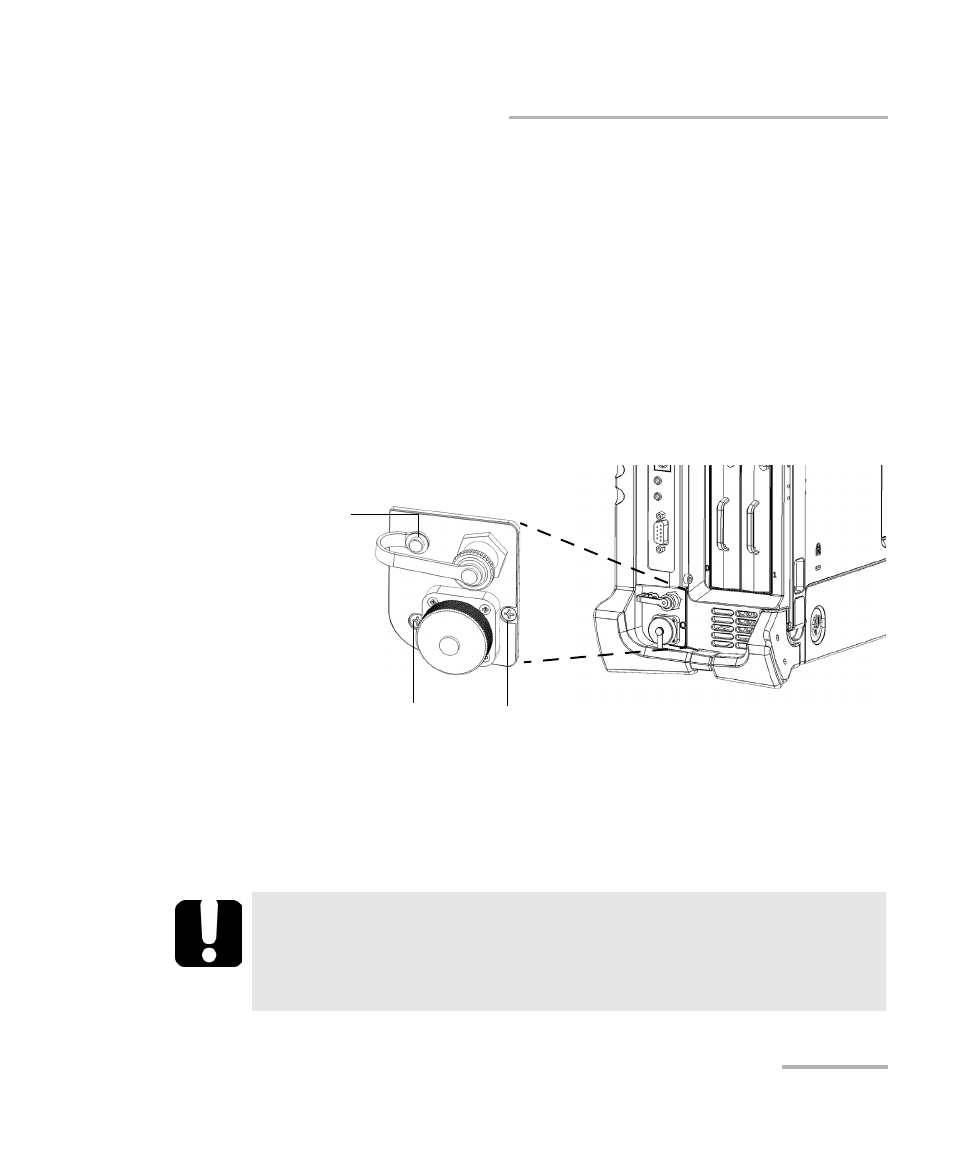

Tornillo a través del bucle
de la tapa de VFL
Tornillo Tornillo
