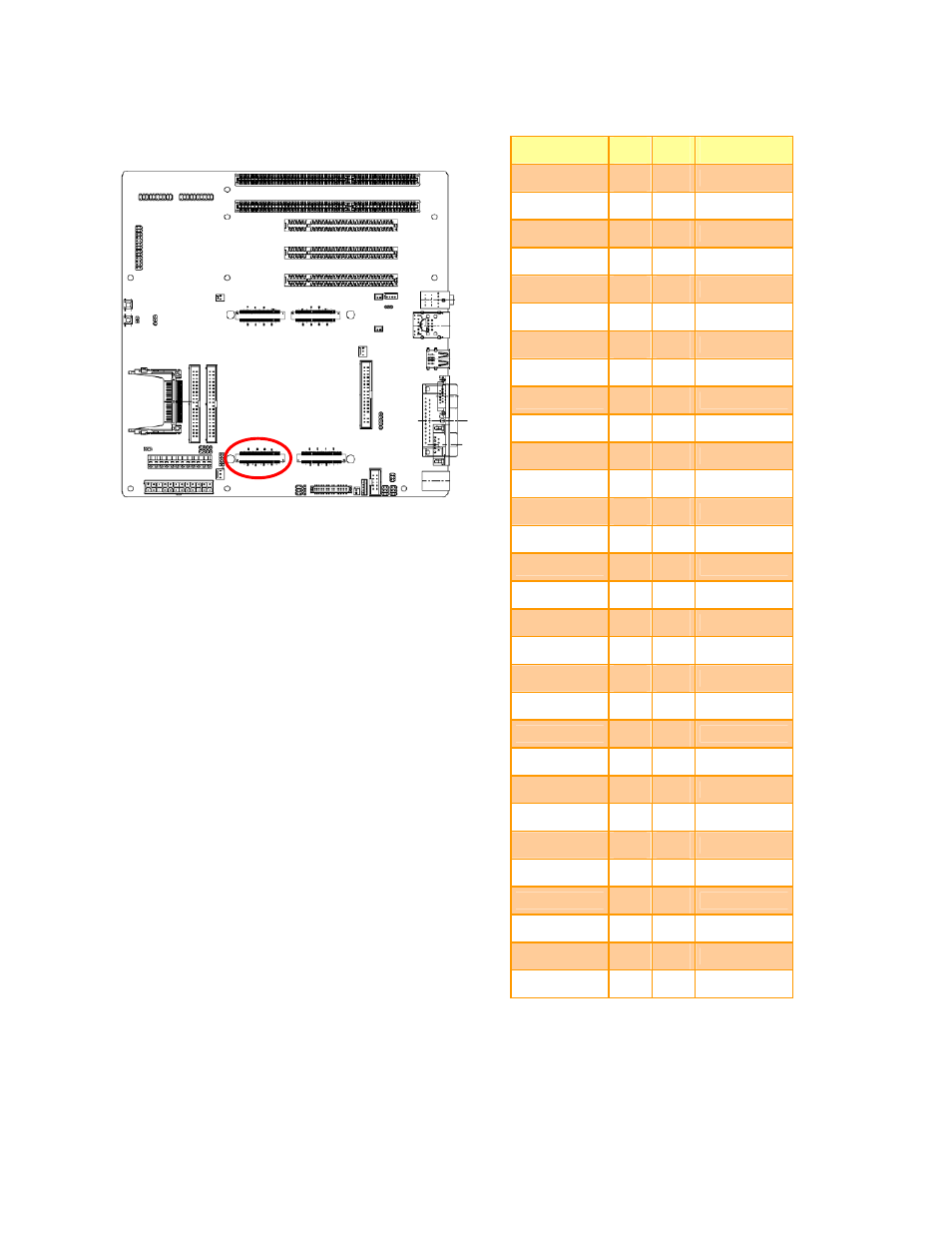

2.3.32 ETX Connector 4 (ETX4)
Signal PIN PIN Signal
GND D1 D2 GND
5V_SB D3 D4 PWGIN
PS_ON D5 D6 SPEAKER
PWRBTN# D7 D8 BATT
KBINH D9 D10 LILED
RSMRST# D11 D12 ACTLED
POMKBCS# D13 D14 SPEEDLED
EXT_PRG D15 D16 I2CLK
+5V D17 D18 +5V
OVCR# D19 D20 GPCS#
ESTSMI# D21 D22 I2DAT
SMBCLK D23 D24 SMBDAT
SIDE_CS3# D25 D26 SMBALRT#
SIDE_CS1# D27 D28 DASP_S
SIDE_A2 D29 D30 PIDE_CS3#
SIDE_A0 D31 D32 PIDE_CS1#
GND D33 D34 GND
PDIAG_S D35 D36 PIDE_A2
SIDE_A1 D37 D38 PIDE_A0
SIDE_INTRQ D39 D40 PIDE_A1
BATLOW# D41 D42 GPE1#
SIDE_ACK# D43 D44 PIDE_INTRQ
SIDE_RDY D45 D46 PIDE_ACK#
SIDE_IOR# D47 D48 PIDE_RDY
+5V D49 D50 +5V
SIDE_LOW# D51 D52 PIDE_IOR#
SIDE_DRQ D53 D54 PIDE_LOW#
SIDE_D15 D55 D56 PIDE_DRQ
SIDE_D0 D57 D58 PIDE_D15
SIDE_D14 D59 D60 PIDE_D0
