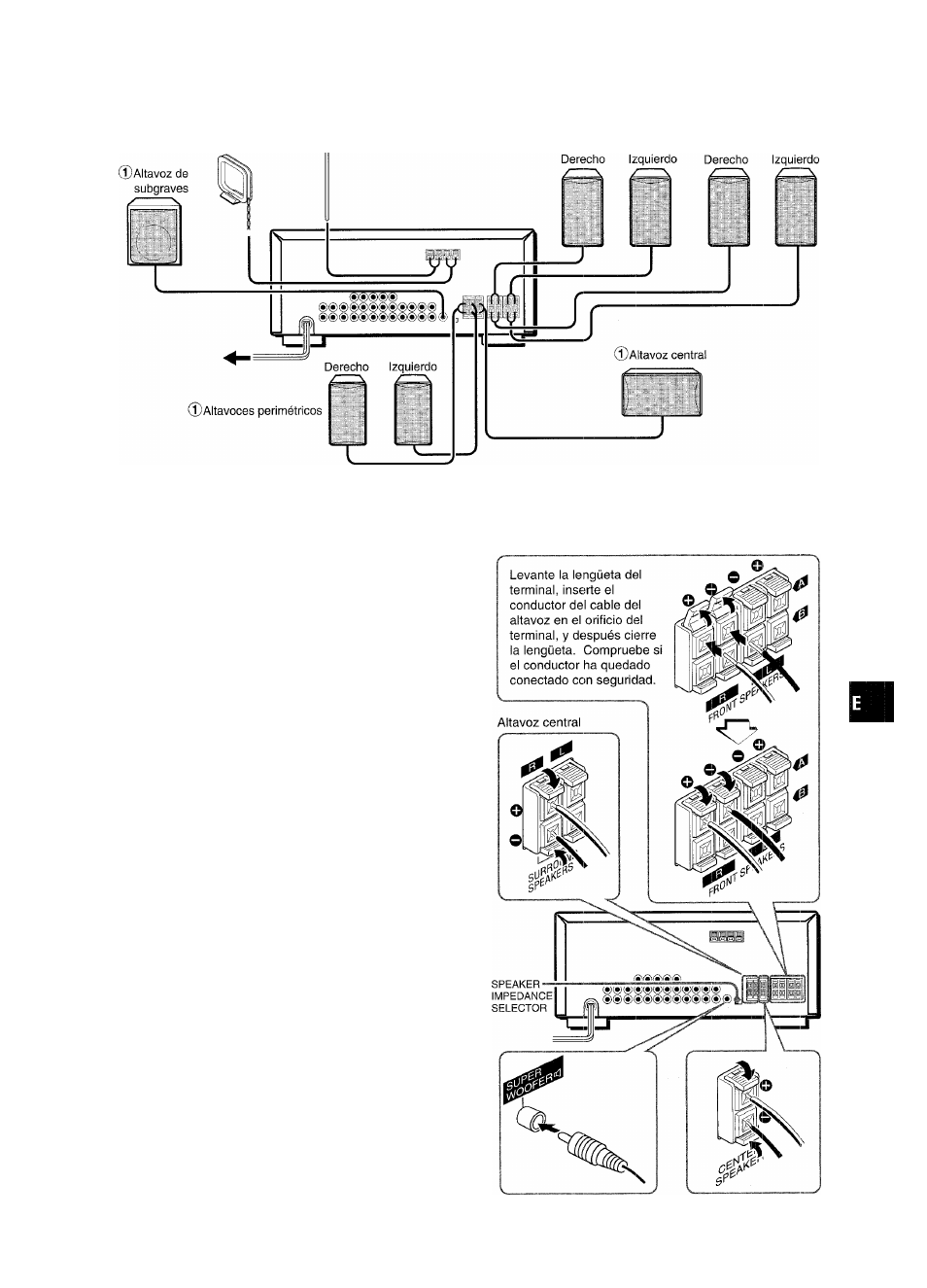

CONEXION DE LOS ALTAVOCES
(
5
)
Terminales para altavoces
Conecte los altavoces delanteros (sistema A y/B), un altavoz
central, y altavoces perimétricos a los terminales para altavoces
correspondientes de la unidad.
- los cable de los altavoces delanteros a los terminales FRONT
SPEAKERS
- el cable del altavoz central a los terminales CENTER SPEAKER
- los cables de los altavoces perimétricos a los terminales
SURROUND SPEAKERS
- para obtener graves más potentes, el cable del altavoz de
subgraves (con amplificador incorporado, TS-W35, etc. Aiwa)
a la toma SUPER WOOFER <1.
Impetílancia de los altavoces
• Altavoces delanteros y central
Utilice altavoces de la misma impedancia para los delanteros y
el central.
El selector SPEAKER IMPEDANCE SELECTOR del panel
posterior deberá ponerse en la posición correspondiente al valor
de impedancia de los altavoces delanteros y central.
Cuando utilice altavoces de 4 ohmios, ponga el selector en
IMP:4£2. Cuando utilice altavoces de 8 ohmios, ponga el selector
en IMP:8Í2. Antes de ajustar el selector, desenchufe el cable de
alimentación de CA.
• Altavoces perimétricos y altavoz de subgraves
El selector SPEAKER IMPEDANCE SELECTOR no afecta a los
terminales SURROUND SPEAKERS ni a la toma SUPER
WOOFER tt]. Para los altavoces perimétricos y el altavoz de
subgraves, utilice altavoces de 8 ohmios o más.
Conexión de los terminales + a +, y - a -
Para obtener el efecto acústico apropiado, los terminales de la
unidad y de los altavoces deberán conectarse con la polaridad
apropiada: los terminales + de la unidad deberán conectarse a
los terminales + de los altavoces (y - a -).
•
Altavoces delanteros
• Cerciórese de conectar correctamente los cables de ios
altavoces como se muestra en la columna de la derecha. La
conexión inapropiada podría causar cortocircuitos en los
terminales SPEAKER(S).
• No coloque objetos que generen magnetismo cerca de los
altavoces.
Altavoces perimétricos
Altavoz de subgraves
