4 Software Control
4.1 Amplifi er Control/Monitoring
System Architect ® software can control and
monitor MA-i amplifi ers via a network connec-
tion. This section explains various screens in the
software. We recommend checking for the latest
HiQnet System Architect
® software at http://hiqnet.
harmanpro.com.
See Figure 4.1. This window is on the left side
of the main panel. It controls the Input level, and
monitors various input and output levels and
indicators.
Input Meter: Displays the input signal level in
dBFS.
Output Meter: Indicates output signal level from
0 dB to –40 dB below full voltage output.
Input Clip: Turns red when the input stage is
being clipped.

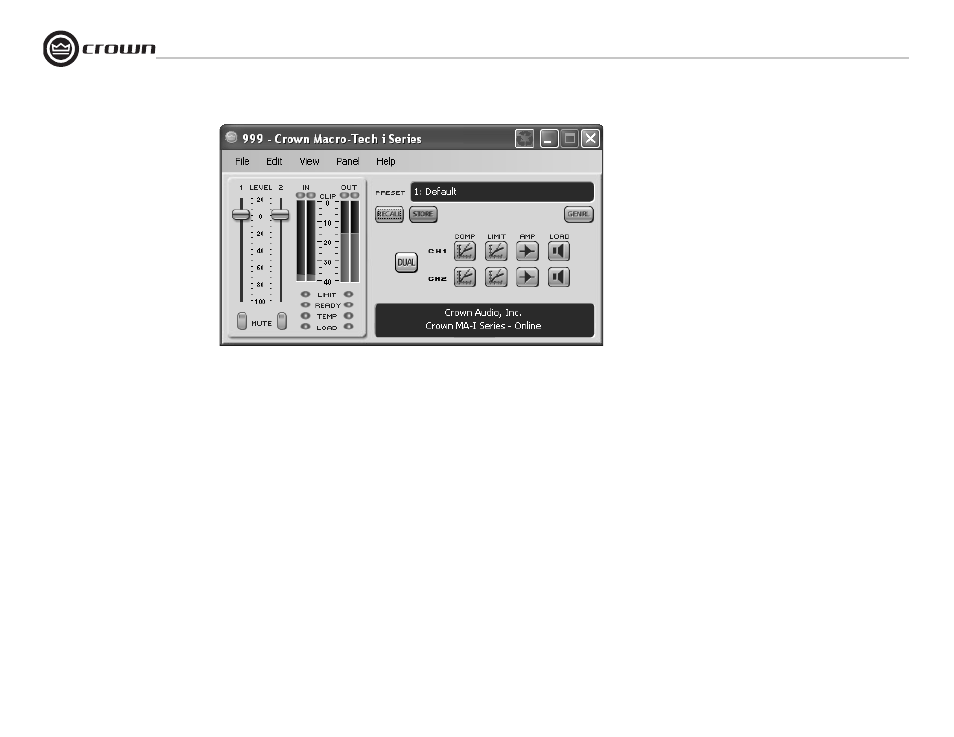

Figure 4.1 MA-i Left Side Master Contro l
Figure 4.1 Console principale gauche MA-i
Output Clip (red): Indicates clip events reported
by the amplifi er.
Limit LED: Turns red when gain reduction occurs
anywhere in the amplifi er: input compressor, output
limiters or thermal limiting.
Ready LED: Lights when amplifi er is ready to
pass a signal.
Temp LED: Indicates the temperature of the
amplifi er.
Green = normal
Yellow = 80% of maximum allowable temperature
Red = 95% or more of maximum allowable
temperature.
Load LED: Displays the status of the load
monitoring:
Green = normal
Yellow = too low
Red = too high.
Output Mute: Turns the output signal on or off.
Output Faders: These control the output level
from +20 dB to –100 dB gain. 4 Contrôle par programme
4.1 Commande/Surveillance de
l’amplifi cateur
Le logiciel de conception de système peut
commander et surveiller les amplifi cateurs MA-I
par une connexion réseau. Cette section explique
les différents écrans du logiciel. Nous vous
recommandons de vérifi er sur le site http://hiqnet.
harmanpro.com que vous possédez la dernière
version du logiciel de conception de système.
Reportez-vous à la Figure 4.1. Cette fenêtre se
situe sur le côté gauche du panneau principal.
Il commande le niveau d’Entrée et surveille les
différents niveaux d’entrée et de sortie ainsi que les
indicateurs.
Appareil de mesure d’entrée : Il affi che le
niveau de signal d’entrée dans dBFS.
Appareil de mesure de sortie : Il indique le
niveau de signal de sortie entre 0 dB et –40 dB
sous la sortie de pleine tension.
Ecrêtage d’entrée : Il devient rouge lorsque
l’étage d’entrée est écrêté.
Ecrêtage de sortie (rouge) : Il indique les
évènements d’écrêtage reportés par l’amplifi cateur.
DEL de limite : Elle devient rouge en cas de
détection de réduction de gain dans l’amplifi cateur.
Compresseur d’entrée, limiteurs de sortie ou
limiteur thermique.
DEL prêt : Elle s’allume lorsque l’amplifi cateur est
prêt à émettre un signal.
DEL de température : Indique la température de
l’amplifi cateur.
Vert = normal
Jaune = 80% de la température maximale
autorisée
Rouge = 95% ou plus de la température
maximale autorisée.
DEL de charge : Affi che le statut du délestage
de charge :
Vert = normal
Jaune = trop faible
Rouge = trop élevé.
Clé de sourdine de sortie : Met le signal de
sortie sous tension ou hors tension.
Atténuateurs de sortie : Ces éléments
contrôlent le niveau de sortie entre le gain +20 dB
et –100dB.
