OPERATIONS PREALABLES

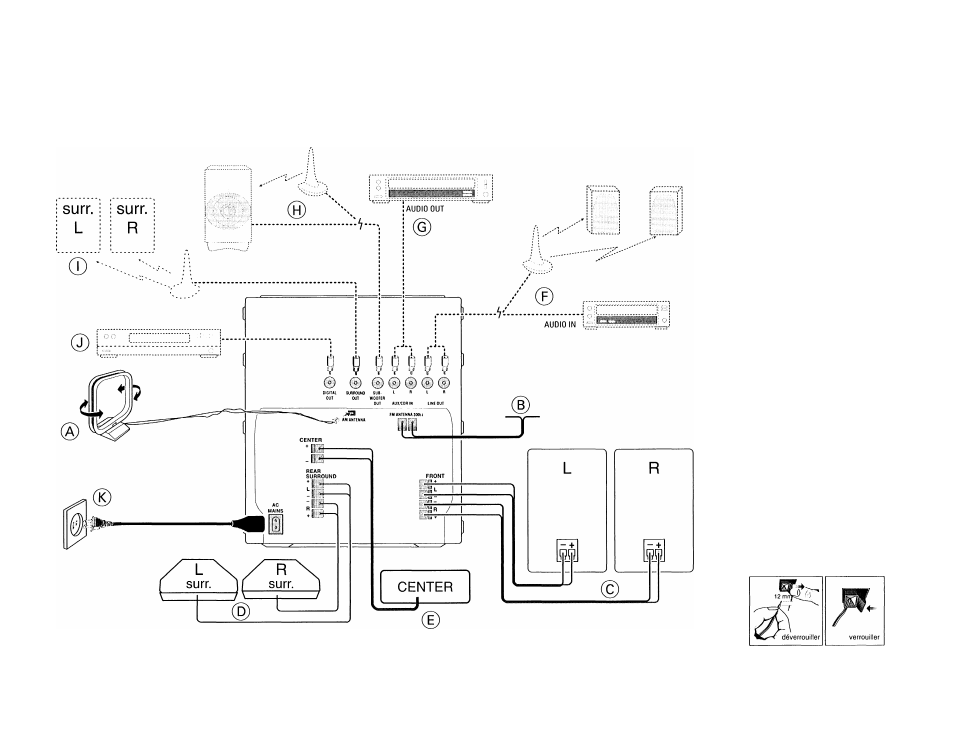

Branchements à l'arrière
11111
(A)
Branchement de l'antenne-
cadre AM
Disposez l'antenne-cadre à la borne AM
ANTENNA. Placez l'antenne loin du
système et réglez l'orientation pour une
réception optimale.
(
b
)
Branchement de l'antenne-
câble FM
Connectez l'antenne-câble FM fournie à la
borne FM ANTENNA 300 Q. Réglez
l'orientation de l'antenne FM afin d'obtenir
une réception optimale.
Antenne extérieure
Pour obtenir une réception FM stéréo
meilleure, branchez une antenne FM
extérieure à la borne FM ANTENNA 300
à l'aide d'un câble coaxial 300 Q..
© Branchement des haut-
parleurs
• Connectez le baut-parleur droite à la
borne avant R avec le fil rouge branché
sur le " + " et le fil noir sur le " — ".
• Connectez le haut-parleur gauche à la
borne L avec le câble rouge sur le + et
le câble noir sur le —.
• Cliquez la section dénudée du câble
comme illustré ci-dessous.
