Problem Möjlig orsak Serviceanvisning
16 . Spolbollen öppnar och stänger,
men avfallet stannar kvar i behål-
laren (inget vakuum) .
a . Ingen ström i vakuumpumpen .
b . ”Full Tank”-avstängningsreläet
förhindrar vakuumpumpen att
starta .
c . Blockerad ledning i botten av
toaletten .
a . Kontrollera strömkablar, säkring
eller automatsäkringen till
vakuumpumpen .
b . Pumpa ur avloppstanken .
c . Se instruktioner om hur du ska
rensa en blockering (sidan 109) .
7.9 Reparera toalettkomponenter
JUSTERA kAMBRYTAREN/SPOLBOLLEN

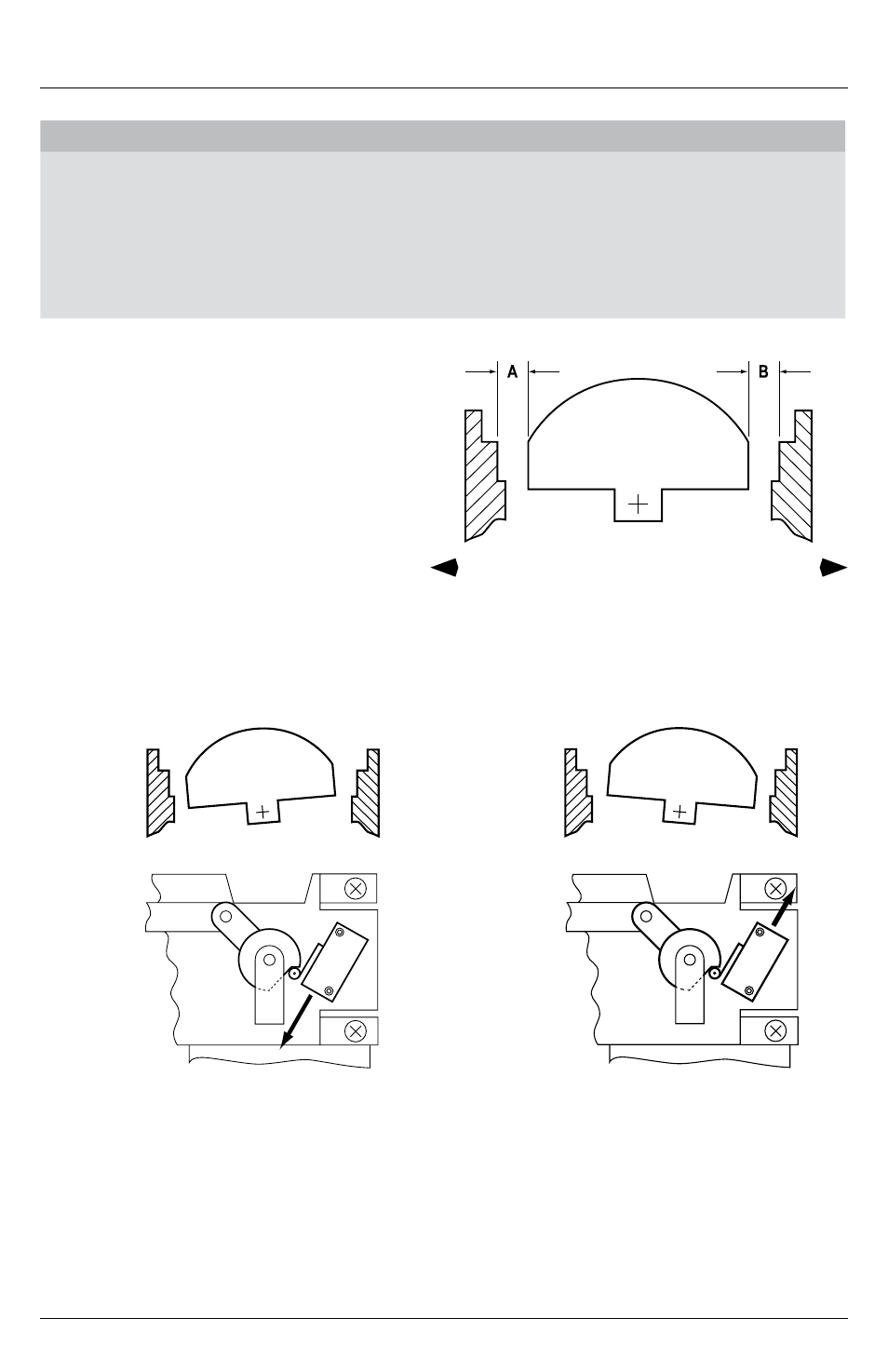

Spolbollen måste vara korrekt positionerad så att
avstånden ”A” och ”B” är lika (se bild till höger) . Om
spolbollen inte är i linje (vilket resulterar i vattenläckage
från behållaren eller spolningsproblem), följ
instruktionerna här nedan för att lösa problemet .
TA BORT TOALETTEN FRÅN GOLVET
1 . TStäng av vattnet och strömmen till toaletten .
2 . Ta bort inloppsslangen för vatten från toaletten .
3 . Ta bort toaletten från golvet och vänd den upp och
ner . SÄKRA ALLA STRÖMKABLAR .
FÖR ATT ÅTGÄRDA PROBLEMEN 6b, 9a och 12c:
4 . Lossa kambrytarens skruvar med en 2 mm
insexnyckel och en 6 mm skruvnyckel . Skjut
kambrytaren uppåt eller nedåt (se bilder nedan),
beroende på spolbollens position .
5 . Dra fast kambrytarens skruvar, koppla på
strömmen och kontrollera justeringen . Upprepa
vid behov .
6 . När kambrytaren och spolbollen är justerade,
koppla fast vattenanslutningen och montera
tillbaka toaletten .
Överrörelse
Skjut ner
kambrytaren
Skjut upp
kambrytaren
Underrörelse
SeaLand 4800 serien VacuFlush toalett Service
Baksida toalett Framsida toalett
Spolboll
BYTA UT SPOLBOLLENS TÄTNING
1 . Stäng av vattnet och strömmen till toaletten .
2 . Ta bort inloppsslangen för vatten från toaletten .
3 . Ta bort toaletten från golvet och vänd den upp och
ner . Koppla bort kablarna till servicebrytaren vid
anslutningarna .
4 . Ta bort de tre muttrarna och brickorna mellan
basen och toalettbehållaren med en 6 mm
spärrnyckel, 11 mm djup hylsa och förlängare .
5 . Dra ut backventilen från tätningshylsan som sitter
på baksidan av toalettbehållaren .
6 . Lyft bort basen från toaletten .
7 . Byt ut gamla tätningar, använd ett helt tätningsset .
8 . *Montera tillbaka basen på toaletten med nya
bultar (L-formade), de följer med tätningssetet . Dra
åt bultarna med 27-34 Nm åtdragningsmoment .
9 . Anslut servicebrytarens kablar . Sätt tillbaka
inloppsslangen för vatten till toaletten .
10 . Montera fast toaletten i golvet .
