УСТАНОВКА
ПЕРЕД УСТАНОВКОЙ ПОЛНОСТЬЮ ПРОЧТИТЕ ЭТИ ИНСТРУКЦИИ.
ОТВОДНЫЕ ФИТИНГИ MSD ДЛЯ ПЕРЕНОСНЫХ ТУАЛЕТОВ
DOMETIC® СЕРИИ 970
® Зарегистрировано; ™ Торговая марка корпорации Dometic Corporation
© Dometic Corporation
ID шланга
Отвод 1,5 дюйма / 38 мм
Выход 0,625 дюйма / 16 мм
ВОДОПРОВОДНАЯ СПЕЦИФИКАЦИЯ
A
Привязка
Отводной угловой переходник
Отводной фитинг
Вентиляционный
фитинг
B
C
Бак-накопитель
Отводной
фитинг MSD
RU
ПРИМЕЧАНИЕ. Перед установкой отводного фитинга MSD переносной туалет
серии Dometic 970 должен быть закреплен на постоянном месте с помощью
напольных монтажных скоб (385311564 или 860003853200056). Между задней
стенкой туалета и стеной необходимо оставить зазор в 2,75 дюйма (70 мм) для
монтажа отводного MSD фитинга.

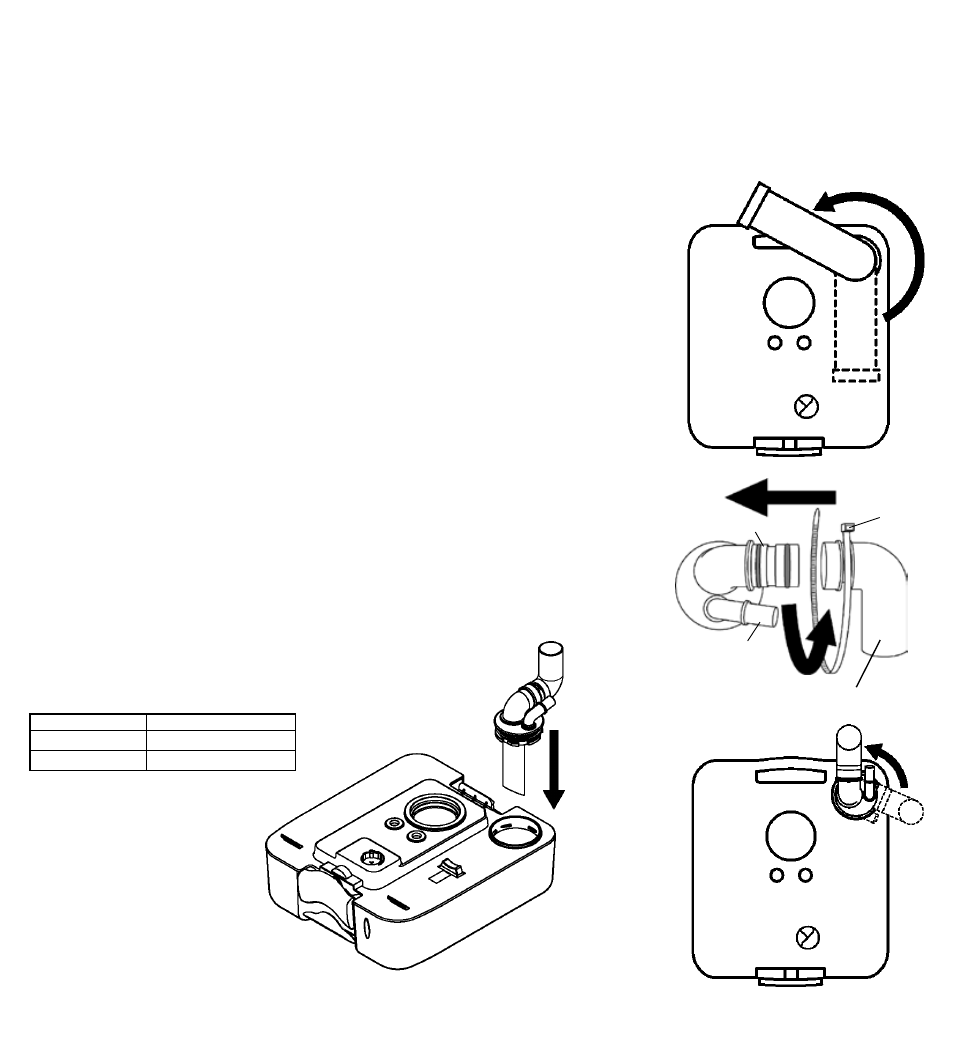

1. Снимите отводной патрубок с верхней части бака-накопителя, поворачивая
его против часовой стрелки, пока не услышите щелчок, указывающий, что
патрубок откручен (см. рисунок А), и снимите его с бака.
2. Смажьте два маленьких уплотнительных кольца на отводном фитинге
силиконовой смазкой и подсоедините отводной угловой переходник
к отводному фитингу. Закрепите переходник на месте с помощью
пластиковой привязки (см. рисунок В).
3. Смажьте большое уплотнительное кольцо на отводном фитинге и вставьте
отводной фитинг в сборе в бак-накопитель. Поверните его таким образом,
чтобы отводной и вентиляционный фитинги были направлены в сторону от
бака (см. рисунок С).
4. Используя хомут для шлангов, присоедините 1,5-дюймовый (38 мм)
идентификационный отводной шланг к концу углового переходника.
Убедитесь, что отводные шланги плотно установлены на все отводные
фитинги.
5. Используя хомут для шлангов, присоедините 0,625-дюймовый (16 мм)
идентификационный вентиляционный шланг к вентиляционному фитингу.
Убедитесь, что вентиляционный шланг плотно установлен на сквозной
вентиляционный фитинг.
