STEAM CONNECTION

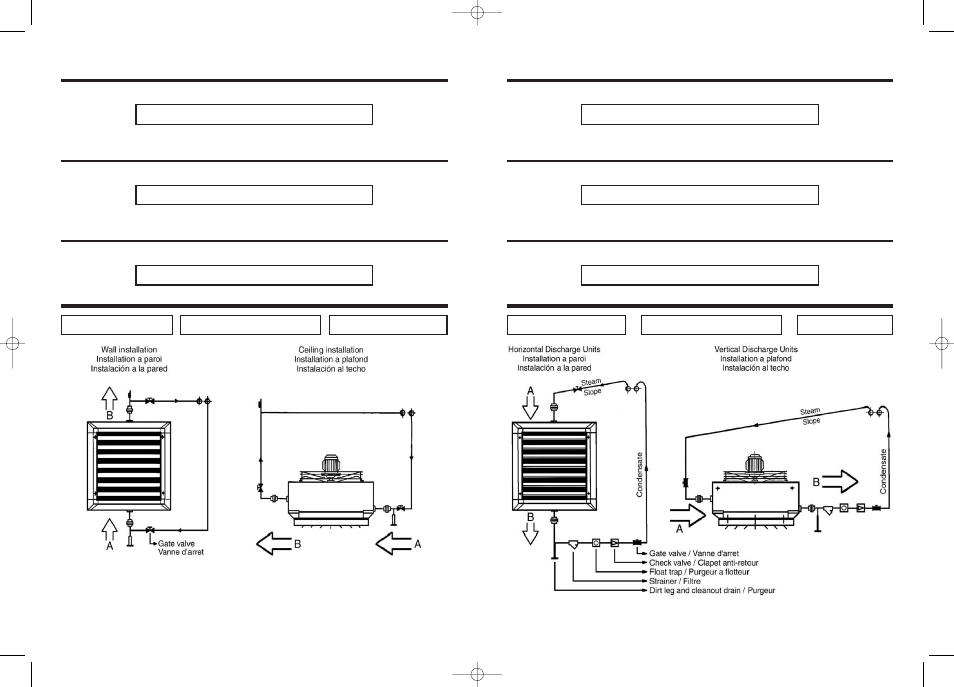

The steam connection is performed according to the diagram shown:
MAXIMUM PRESSURE: 10 BAR / 150 psi.
HOT WATER CONNECTION
The hot water connection is performed according to the diagram shown:
MAXIMUM PRESSURE: 10 BAR / 150 psi.
RACCORDEMENT A VAPEUR
Le raccordement à vapeur doit être exécuté selon le schéma suivant:
PRESSION MAXIMUM: 10 BAR / 150 psi.
10/A 10
ENLACE A VAPOR
En enlace a vapor se efectua sugún el siguiente esquema:
PRESIÓN MÁXIMA: 10 BAR / 150 psi.
RACCORDEMENT POUR EAU CHAUDE
Le raccordement pour eau chaude doit être exécuté selon le schéma suivant:
PRESSION MAXIMUM: 10 BAR / 150 psi.
ENLACE PARA AGUA CALIENTE
En enlace para agua caliente se efectua sugún el siguiente esquema:
PRESIÓN MÁXIMA: 10 BAR / 150 psi.
A = FLOW / ENTRE / IDA B = RETURN / RETOUR / RETORNO A = FLOW / ENTRE / IDA B = RETURN / RETOUR / RETORNO
Hot Water Connections Raccordement pour Eau Chaude Enlace para Agua Caliente Steam Connections Raccordement à Vapeur Enlace a Vapor
