17
1
2
3
4
5
6
1
4
6
7
2
3
5
8

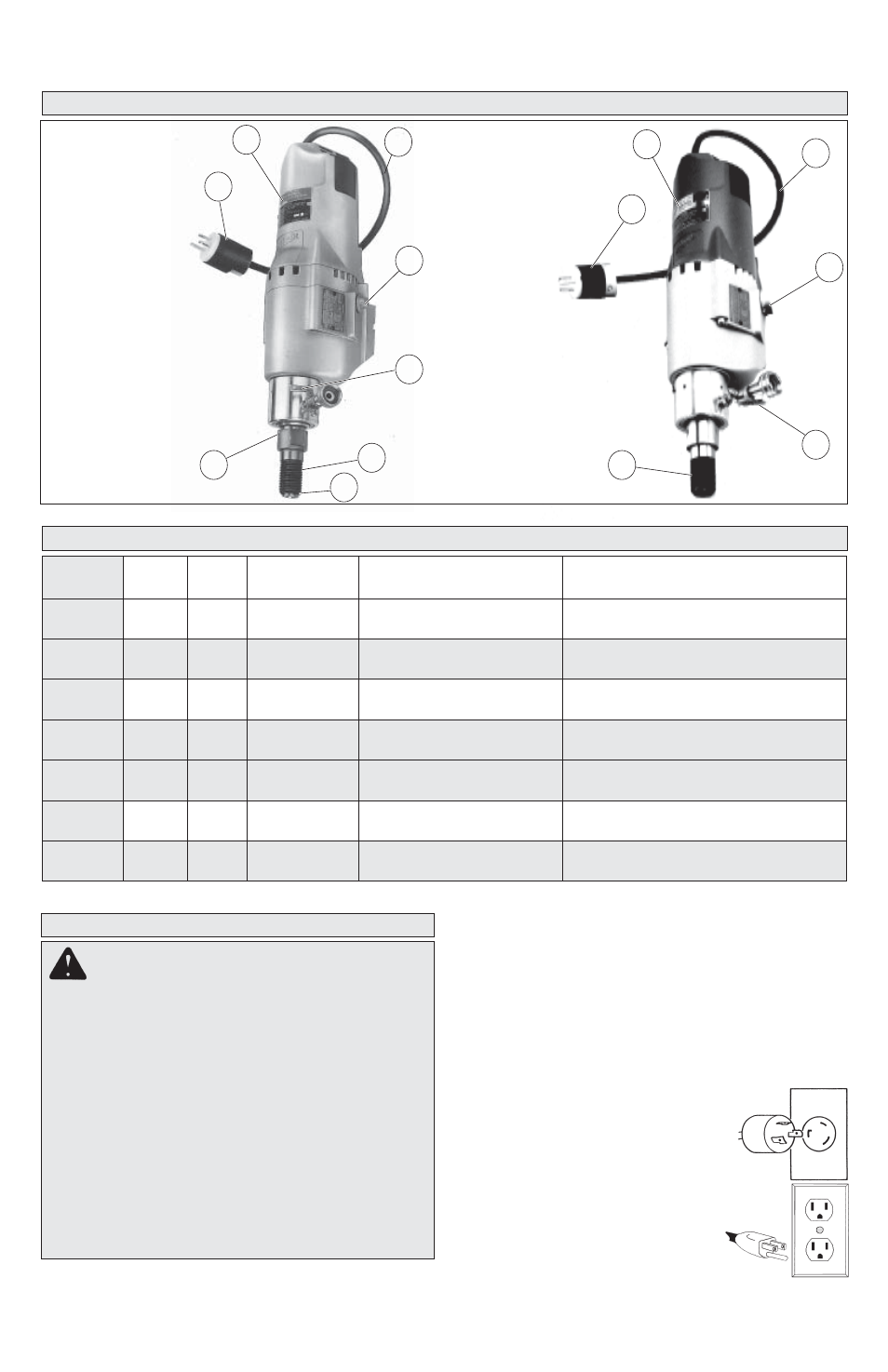

1. Fiche à verrou tournant
2. Cordon
3. Levier d’embrayage
4. Vanne d’arrêt d’eau
5. Pivot fi leté
6. Fiche signalétique
Modèles à
embrayage Modèles à broche
de cisaillement
1. Fiche à verrou tournant
2. Cordon
3. Levier d’embrayage
4. Vanne d’arrêt d’eau
5. Manchon du pivot
6. Anneau de retenue
7. Broche de cisaillement
8. Fiche signalétique
SPÉCIFICATIONS
Numéro
de Cat.
Amp Volt
Protection
du moteur
Rotation
(T-Min.)
Calibre suggéré
Agrégat moyen
4004 20 120 Embrayage Bas - 300 Haut - 600
Bas - 178 mm-356 mm (7"-14")
Haut - 102 mm-178 mm (4"-7")
4005 20 120 Embrayage Bas - 600 Haut - 1 200
Bas - 102 mm-178 mm (4"-7")
Haut - 19 mm-102 mm (3/4"-4")
4079 20 120 Broche cis. Bas - 300 Haut - 600
Bas - 178 mm-356 mm (7"-14")
Haut - 102 mm-178 mm (4"-7")
4090 15 120 Broche cis. Bas - 375 Haut - 750
Bas - 127 mm-203 mm (5"-8")
Haut - 64 mm-127 mm (2-1/2"-5")
4094 20 120 Broche cis. Bas - 375 Haut - 750
Bas - 152 mm-254 mm (6"-10")
Haut - 51 mm-152 mm (2"-6")
4096 20 120 Embrayage Bas - 375 Haut - 750
Bas - 152 mm-254 mm (6"-10")
Haut - 51 mm-152 mm (2"-6")
4097-20 15 120 Embrayage Bas - 500 Haut - 1 000
Bas - 76 mm-127 mm (3"-5")
Haut - 32 mm-76 mm (1-1/4"-3")
DESCRIPTION FONCTIONNELLE
AVERTISSEMENT
Si le fi l de mise à
la terre est incorrectement raccordé, il peut
en résulter des risques de choc électrique.
Si vous n’êtes pas certain que la prise dont
vous vous servez est correctement mise à
la terre, faites-la vérifi er par un électricien.
N’altérez pas la fi che du cordon de l’outil.
N’enlevez pas de la fi che, la dent qui sert à
la mise à la terre. N’employez pas l’outil si
le cordon ou la fi che sont en mauvais état.
Si tel est le cas, faites-les réparer dans un
centre-service MILWAUKEE accrédité avant
de vous en servir. Si la fi che du cordon ne
s’adapte pas à la prise, faites remplacer la
prise par un électricien.
MISE A LA TERRE
Les foreuses MILWAUKEE Dymodrill sont pourvues
d’une fi che à verrouillage de 20 ampères (NEMA
L5-20). Le coffret d’ampèremètre MILWAUKEE
peut être pourvu d’une fi che à verrouillage de 20
ou 30 ampères (NEMA L5-30) selon le modèle.
Outils mis à la terre : Outils pourvus d’une fi che
de cordon à trois dents
Les outils marqués « Mise à la terre requise » sont
pourvus d’un cordon à trois fi ls dont la fi che a trois
dents. La fi che du cordon doit être
branchée sur une prise correcte-
ment mise à la terre (voir Figure A
et B). De cette façon, si une défec-
tuosité dans le circuit électrique de
l’outil survient, le relais à la terre
fournira un conducteur à faible ré-
sistance pour décharger le courant
et protéger l’utilisateur contre les
risques de choc électrique.
Fig. B
Fig. A
