2.1.4 Wiring the Power Inputs

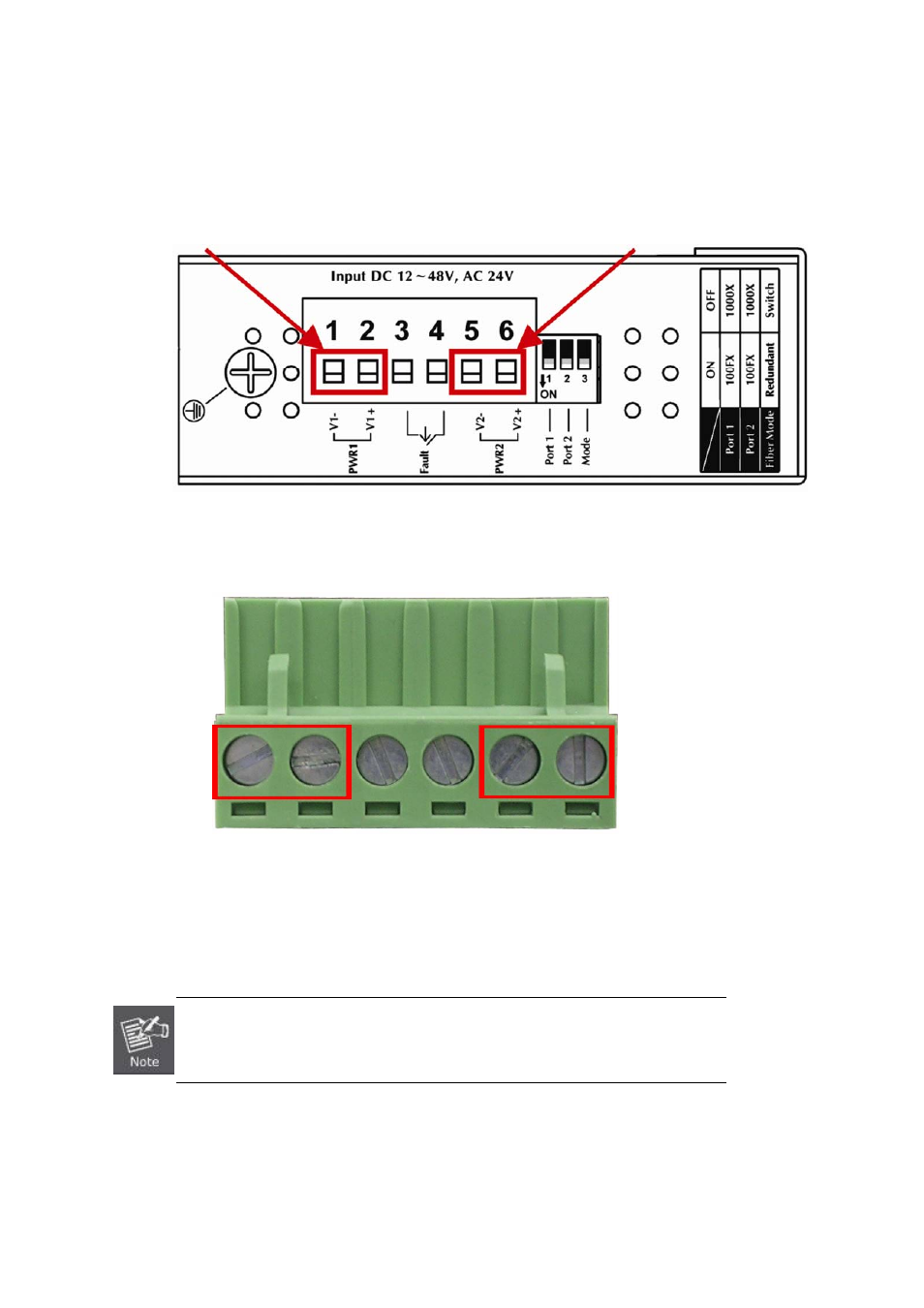

The 6-contact terminal block connector on the top panel of Industrial Gigabit Media Converter is used for two DC redundant
power inputs. Please follow the steps below to insert the power wire.
1. Insert positive / negative DC power wires into contacts 1 and 2 for POWER 1, or 5 and 6 for POWER 2.
V1- V1 + V2 - V2 +
2. Tighten the wire-clamp screws for preventing the wires from loosening.
1 2 3 4 5 6
Power 1
Fault
Power 2
- + - +
The wire gauge for the terminal block should be in the range between 12 and 24 AWG.
