HU
LÁNCFŰRÉSZ HASZNÁLATI ÚTMUTATÓ
83 A támasztófogak, a vezetőlemez és a lánc felszerelése
5. A TÁMASZTÓFOGAK, A VEZETŐLEMEZ ÉS
A LÁNC FELSZERELÉSE
VIGYÁZAT! A lánc felszerelésekor és ellenőrzésekor mindig használjon védőkesztyűt, nehogy a lánc éles
pengéi sérülést okozzanak.

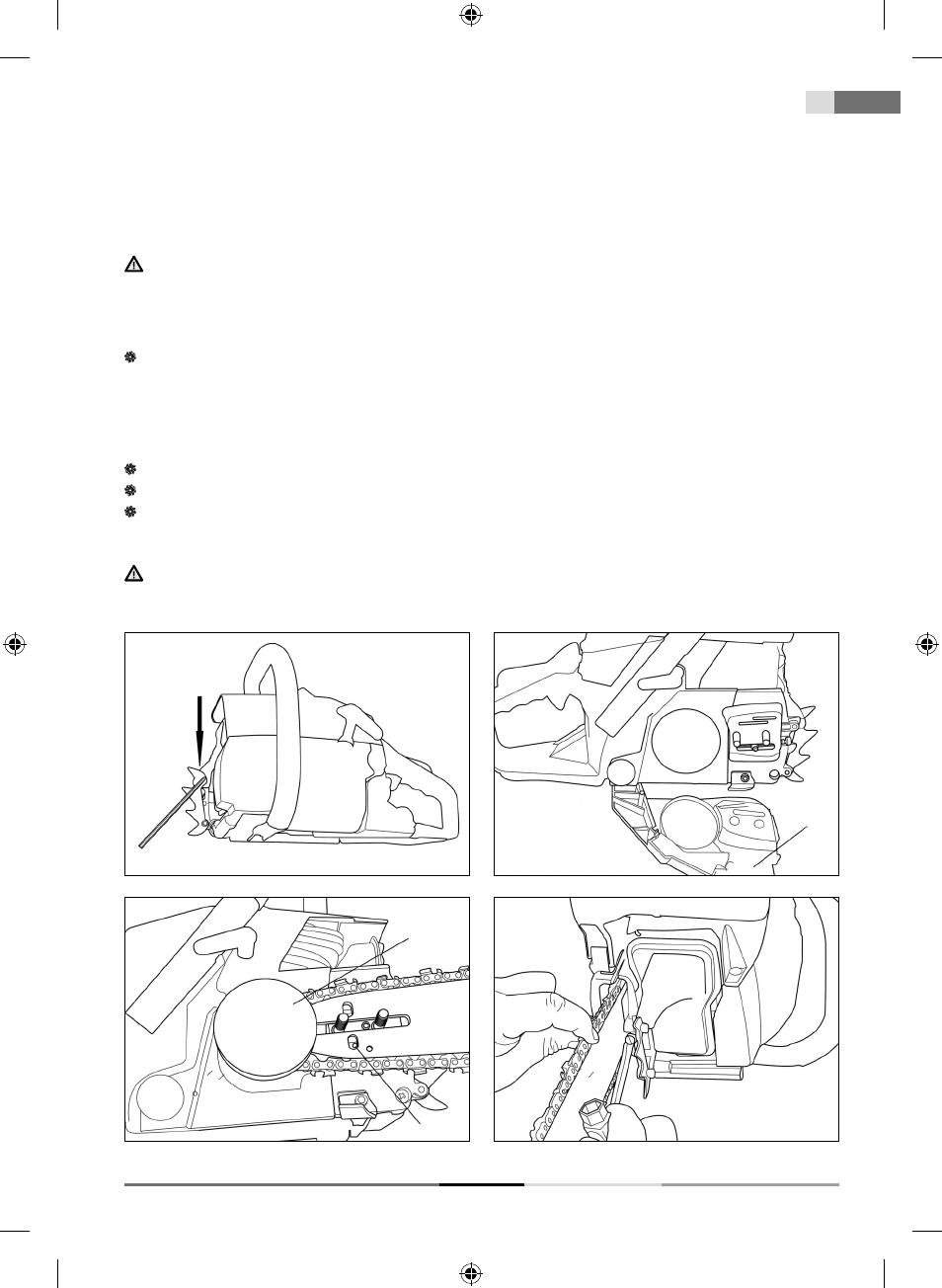

A támasztófogak felszerelése (2. ábra)
A mellékelt hatlapú kulcs és csavar segítségével erősítse fel a támasztó fogakat, ld. ábra. A helyes
rögzítéshez le kell csavarozni, majd a fogak felszerelése után vissza kell csavarozni a kipuffogó fedelének
csavarját. Ez a csavar egyszerre rögzíti a fogakat és a kipuffogó fedelét.
A vezetőlemez és a lánc felszerelése
A biztonsági fék karját (1. ábra 10. pont) ki kell oldani (húzza a felső fogantyú felé)
Engedje ki a két anyát, és vegye le a lánckerék fedelét (3. ábra 1. pont).
A láncot illessze rá a lemezre, majd fűzze rá a lánckerékre (fogaskerékre). Eközben tartsa a láncot
a lemezen.
VIGYÁZAT! A láncfeszítő csapnak bele kell illeszkednie a lemezen lévő nyílásba (4. ábra 2. pont). A csap
pozícióját a láncfeszítő csavarral lehet állítani (5. ábra)
Ábra 2
Ábra 5
Ábra 3
1
Ábra 4
1
2
