SK
REŤAZOVÁ PÍLA NÁVOD NA OBSLUHU
59 Inštalácia oporných zubov, vodiacej lišty a reťaze
5. INŠTALÁCIA OPORNÝCH ZUBOV,
VODIACEJ LIŠTY A REŤAZE
POZOR! Pri inštalácii a pri vykonávaní kontrol reťaze používajte vždy ochranné rukavice, aby ste zabránili
zraneniam spôsobeným ostrými ostriami reťaze.

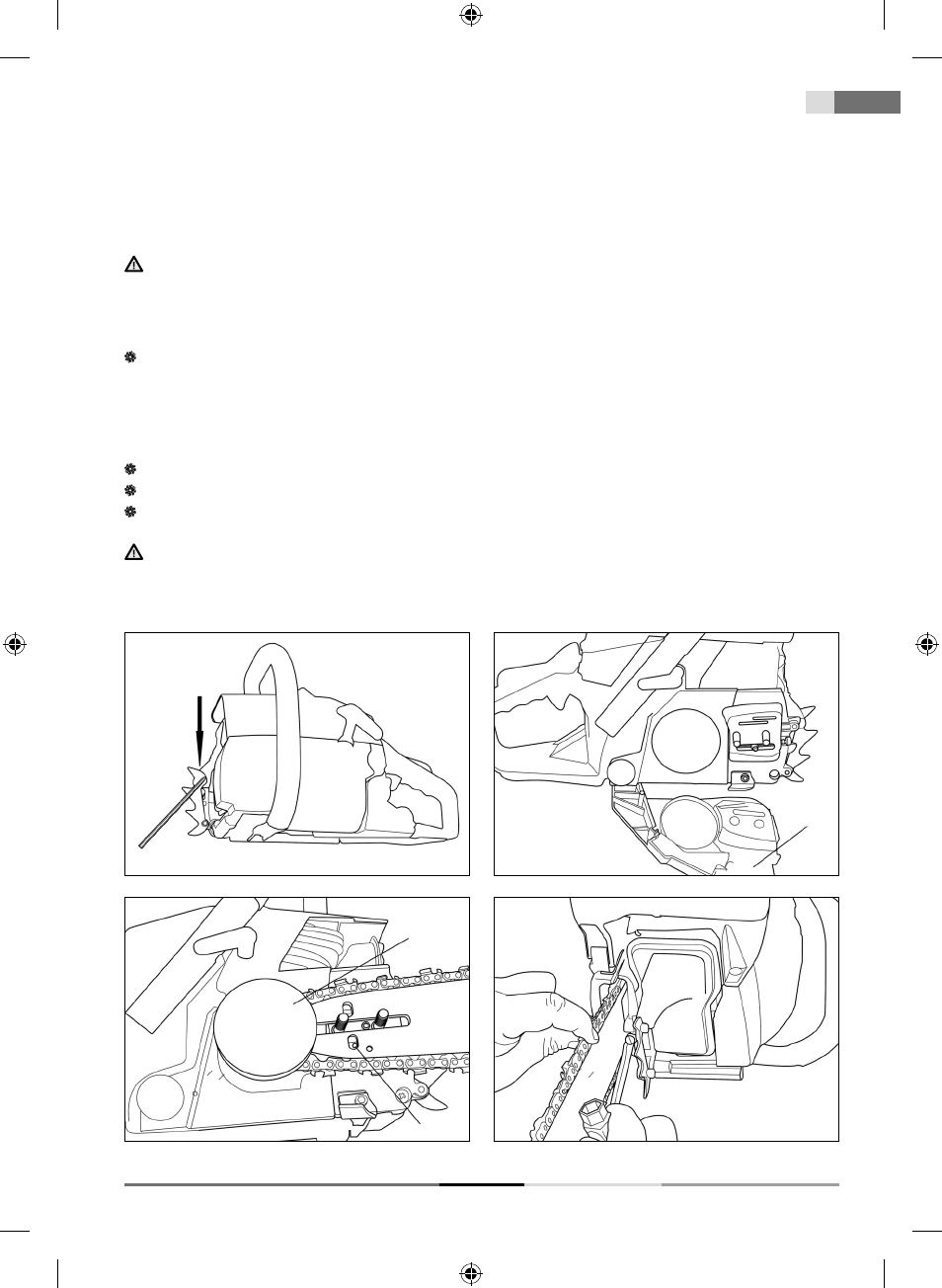

Inštalácia oporných zubov (Obr. 2)
Pomocou priloženého šesťhranného kľúča a skrutky pripevnite oporné zuby, pozrite obrázok. Na správne
pripevnenie je nutné odskrutkovať a po inštalácii zuba opäť priskrutkovať skrutku krytu výfuku. Táto skrutka je
spoločná na upevnenie zubov aj krytu výfuku.
Inštalácia vodiacej lišty a reťaze
Páka bezpečnostnej brzdy (Obr. 1, bod 10) musí byť odistená (pritiahnite smerom k hornému držadlu)
Povoľte dve matice a odoberte kryt reťazového kolesa (Obr. 3, bod 1).
Reťaz nasaďte na lištu a potom navlečte na reťazové koleso (pastorok). Súčasne pridržiavajte reťaz na lište.
POZOR! Čap dopínania reťaze musí zapadnúť do otvoru v lište (Obr. 4, bod 2). Polohu tohto čapu je možné
nastaviť skrutkou na dopínanie reťaze (Obr. 5)
Obr. 2
Obr. 5
Obr. 3
1
Obr. 4
1
2
