CZ
ŘETĚZOVÁ PILA NÁVOD K OBSLUZE
35 Instalace opěrných zubů, vodící lišty a řetězu
5. INSTALACE OPĚRNÝCH ZUBŮ,
VODÍCÍ LIŠTY A ŘETĚZU
POZOR! Při instalaci a při provádění kontrol řetězu používejte vždy ochranné rukavice, abyste zabránili
zraněním způsobeným ostrými břity řetězu.

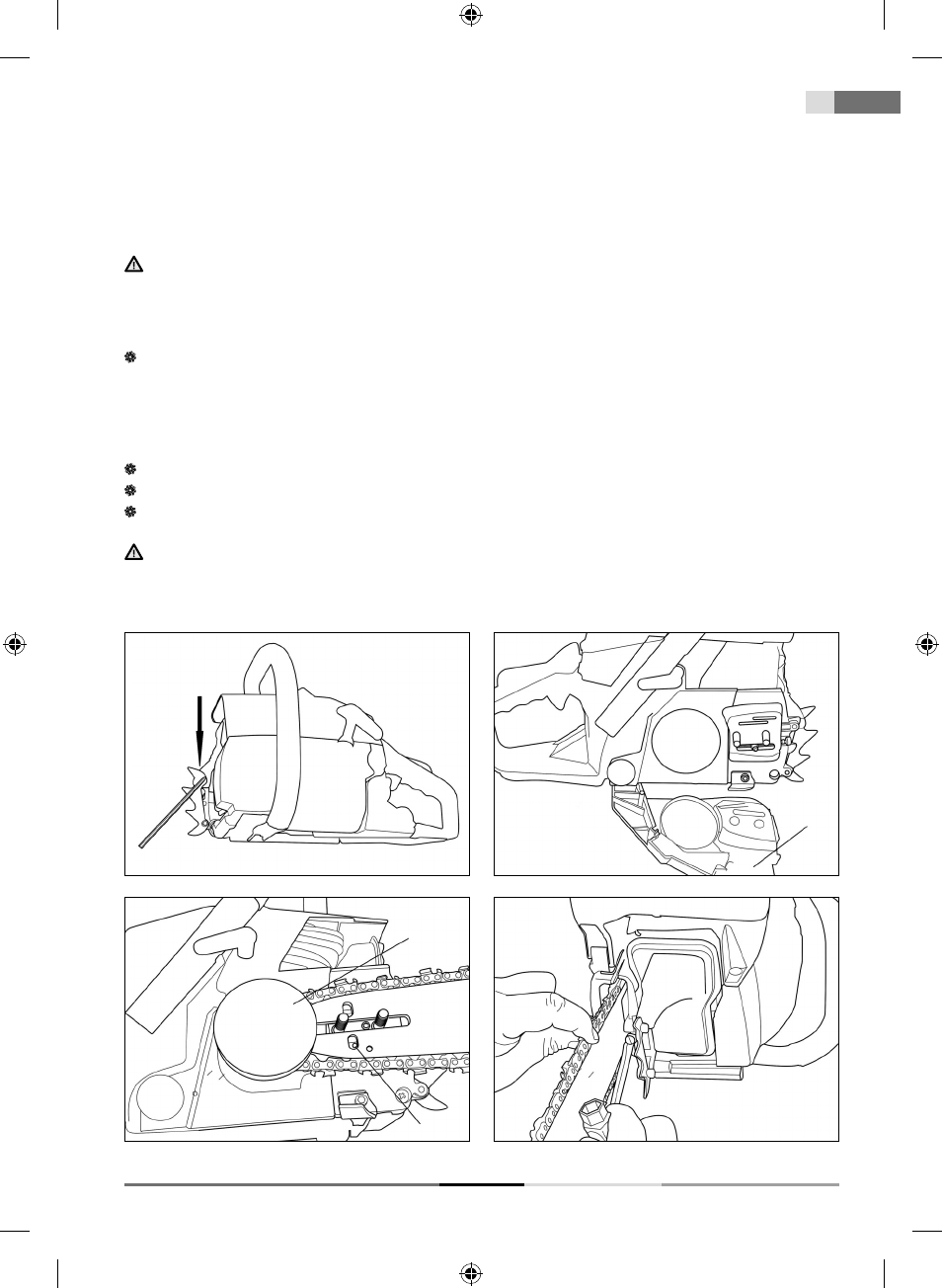

Instalace opěrných zubů (Obr. 2)
Pomocí přiloženého šestihranného klíče a šroubu připevněte opěrné zuby, viz obrázek. Ke správnému
připevnění je nutné odšroubovat a po instalaci zubu opět přišroubovat šroub krytu výfuku. Tento šroub je
společný k upevnění zubů i krytu výfuku.
Instalace vodící lišty a řetězu
Páka bezpečnostní brzdy (Obr. 1, bod 10) musí být odjištěna (přitáhněte směrem k hornímu madlu)
Povolte dvě matice a sejměte kryt řetězky (Obr. 3, bod 1).
Řetěz nasaďte na lištu a poté navlékněte na řetězku (pastorek). Současně přidržujte řetěz na liště.
POZOR! Čep dopínání řetězu musí zapadnout do otvoru v liště (Obr. 4, bod 2). Polohu tohoto čepu lze
nastavit šroubem pro dopínání řetězu (Obr. 5)
Obr. 2
Obr. 5
Obr. 3
1
Obr. 4
1
2
