PL
PILARKA ŁAŃCUCHOWA INSTRUKCJA OBSŁUGI
107
5. INSTALACJA PIĘTEK ZĘBATYCH,
PROWADNICY I ŁAŃCUCHA
UWAGA! Podczas instalacji i dokonywania kontroli łańcucha należy zawsze korzystać z rękawic
ochronnych, aby uniknąć obrażeń spowodowanych przez ostrza łańcucha.

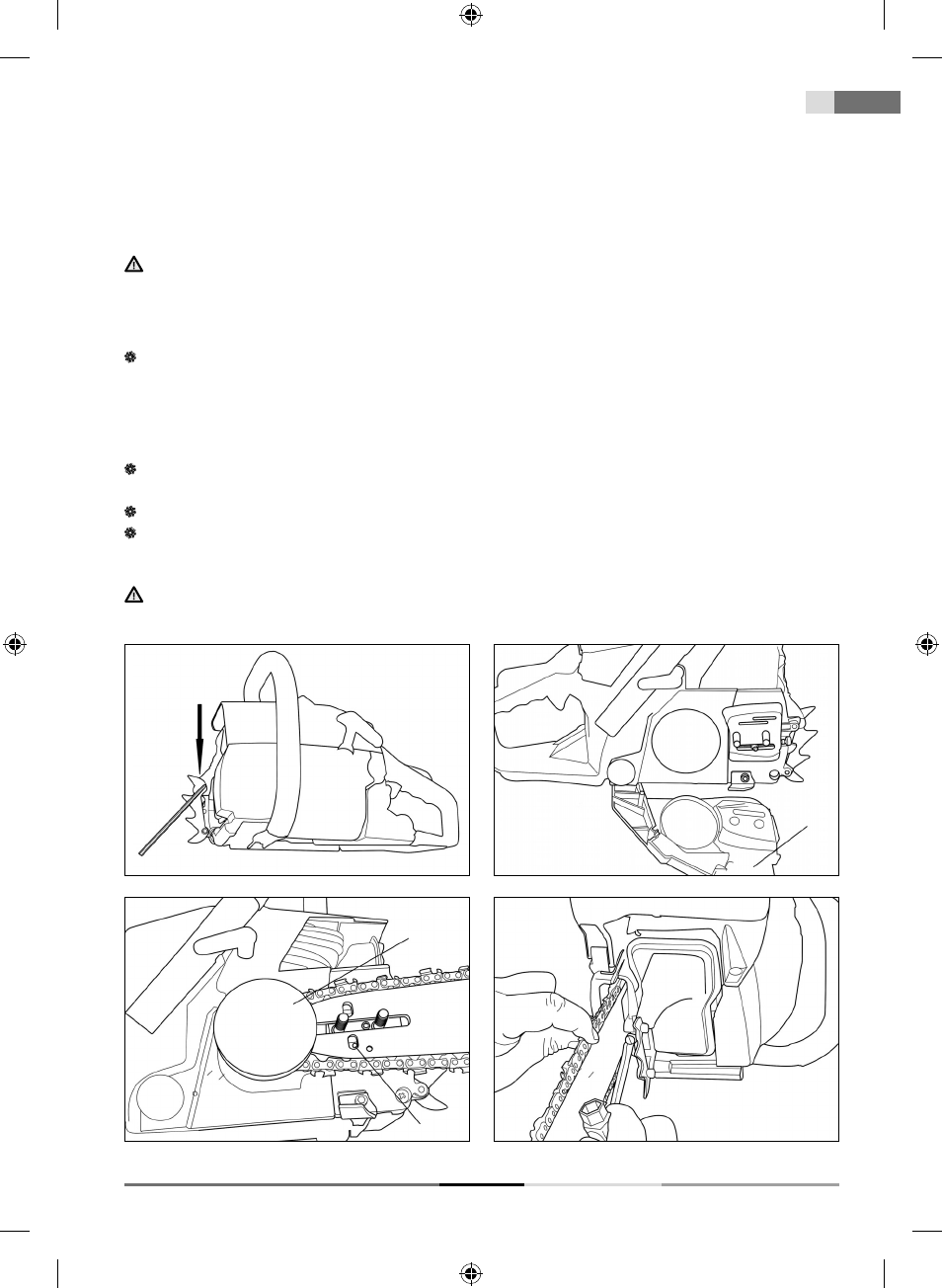

Instalacja piętek zębatych (Rys. 2)
Za pomocą dołączonego klucza sześciokątnego i śruby przymocuj piętki zębate, por. rysunek. W celu
prawidłowego przymocowania należy odkręcić, a po instalacji piętki ponownie przykręcić śrubę pokrywy
rury wydechowej. Śruba ta służy jednocześnie do przymocowania piętek i pokrywy rury wydechowej.
Instalacja prowadnicy i łańcucha
Dźwignia hamulca bezpieczeństwa (Rys. 1, punkt 10) musi być odbezpieczona (przyciągnąć w kierunku
górnego uchwytu).
Poluzuj dwie nakrętki i zdejmij pokrywę koła łańcuchowego (Rys. 3, punkt 1).
Nałóż łańcuch na prowadnicę, a następnie na koło łańcuchowe (zębatkę). Jednocześnie przytrzymuj
łańcuch na prowadnicy.
UWAGA! Czop napinania łańcucha musi wpasować się do otworu w prowadnicy (Rys. 4, punkt 2).
Pozycję tego czopu można wyregulować za pomocą śruby napinania łańcucha (Rys. 5)
Instalacja piętek zębatych, prowadnicy i łańcucha
Rys. 2
Rys. 5
Rys. 3
1
Rys. 4
1
2
