VERIŽNA ŽAGA UPORABNIŠKI PRIROČNIK
131 Namestitev krempljastega naslona, meča in verige
5. NAMESTITEV KREMPLJASTEGA NASLONA,
MEČA IN VERIGE
POZOR! Med nameščanjem ali pregledovanjem verige vedno nosite zaščitne rokavice, sicer se z ostrimi
rezili lahko poškodujete.

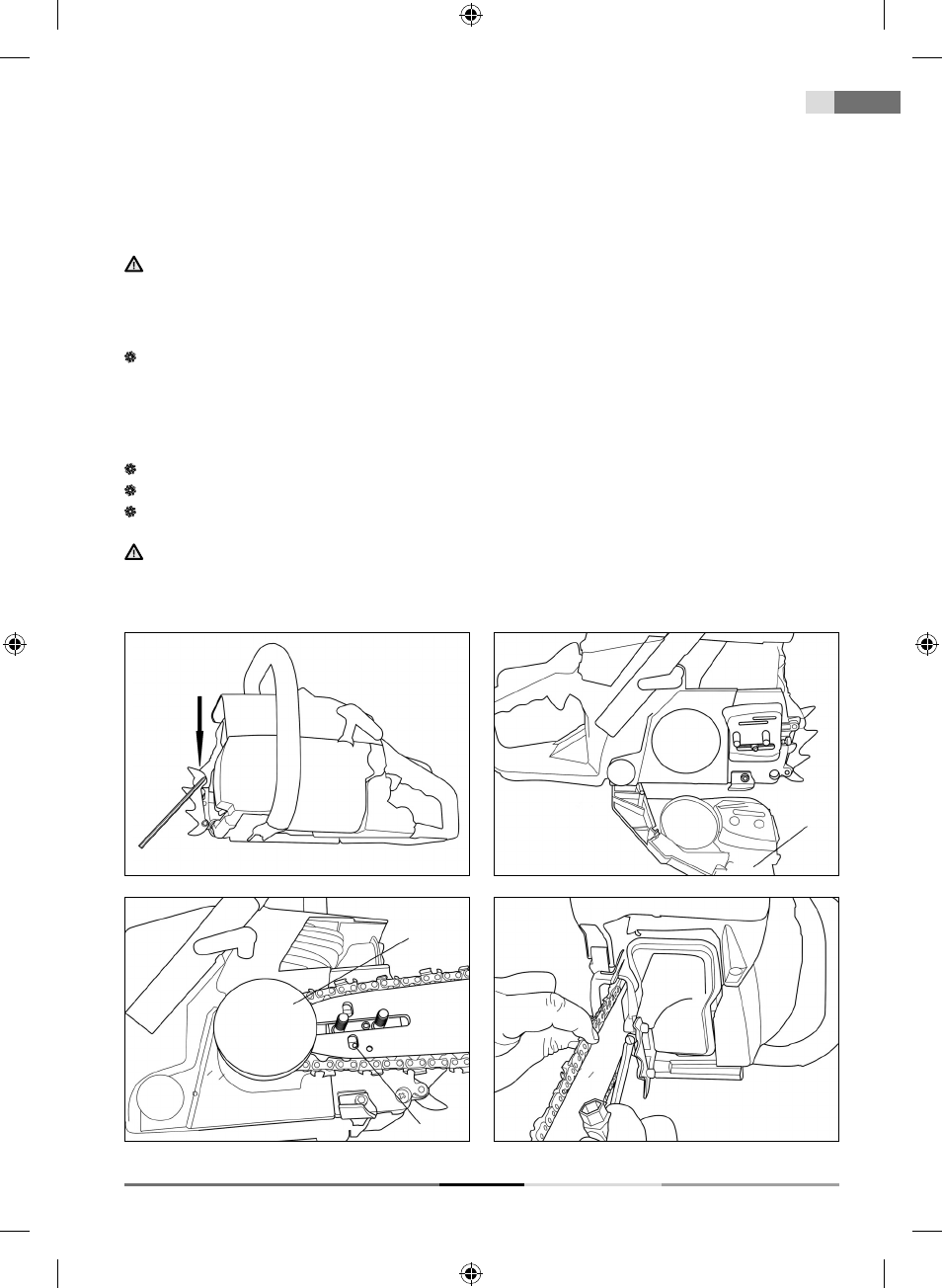

Namestitev krempljastega naslona (slika 2)
S priloženim šestrobim ključem privijte krempljasti naslon na ležišče, glejte sliko. Za pravilno namestitev
morate najprej odviti vijak pokrova izpuha, namestiti krempljasti naslon in ga skupaj z dušilcem priviti
s predhodno odvitim vijakom.
Namestitev meča in verige
Ročica zapore premikanja verige (slika 1, točka 10) mora biti sproščena (stisnite jo ob ročaj)
Odvijte dve matici in odstranite pokrov zobnika (slika 3, točka 1).
Verigo namestite v utor meča in okoli zobnika (zobato kolesce). Medtem držite verigo na meču.
POZOR! Zatič za prilagajanje napetosti verige se mora prilegati luknji v meču (slika 4, točka 2). Položaj
tega zatiča lahko prilagajate z vijakom za napenjanje verige (slika 5)
Slika 2
Slika 5
Slika 3
1
Slika 4
1
2
