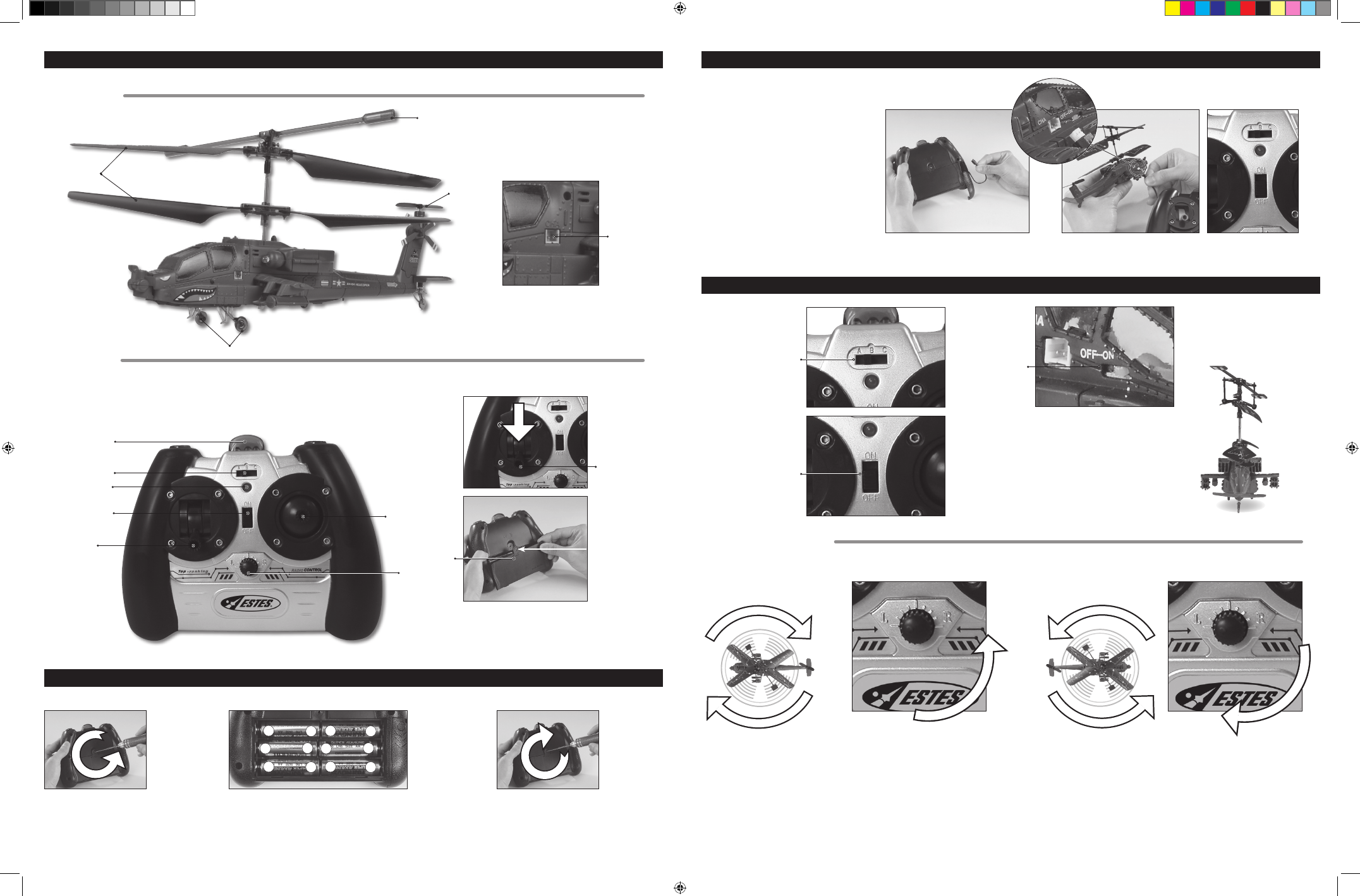

Piezas del Helicóptero y Controlador
Aspas del rotor
contra-giratorias
Enchufe
cargador
Helicóptero
Controlador
Nota: Antes de que recargues la batería LiPo de 3.7V del helicóptero después de volarlo, siempre espera de
10 a 15 minutos para que se enfríe.
1. Apaga tanto el helicóptero como el Controlador.
2. Jala el cable del cargador del lado izquierdo del Controlador.
(Ilustración 1).
3. Con cuidado enchufa el cable del cargador en el
helicóptero (Ilustración 2). NO LO FUERCES. Cuando se mete
adecuadamente, el cable del cargador se ajusta con facilidad
en el puerto cargador. La inserción incorrecta del cable del
cargador dañará el helicóptero y puede ser peligroso.
4. Prende el interruptor del Controlador. (Ilustración 3).
5. El diodo emisor de luz (LED) del Controlador se iluminará
rojo y verde mientras se carga. (Ilustración 3).
6. Cuando el diodo emisor de luz (LED) ilumina rojo sin el
verde, ha terminado de cargar.
7. Desconecta el cable del cargador del helicóptero.
1. Para quitar el
tornillo que se
encuentra arriba
de la cubierta de la
batería, dale vuelta
en dirección opuesta
a las manecillas
del reloj usando un
desarmador de cruz.
2. Instala 6 baterías de
tamaño “AA” en el
compartimento de las
baterías siguiendo la
polaridad como se
muestra adentro.
3. Vuelve a poner y
aprieta los tornil-
los en dirección
a las manecillas
del reloj.
4. El diodo emisor de
luz (LED) del Con-
trolador con luz
roja intermitente
indica cuando las
baterías están
bajas (menos
de 7V).
Ilustración 1
Instalación de la batería en el Controlador
Procedimiento para Cargar el Helicóptero
Vuelo del Helicóptero
• Empuja suavemente la palanca de aceleración hacia arriba para elevar el helicóptero aproximadamente 0.5 metro a 1 metro de altura.
1. COMO EQUILIBRAR:
- +
+ -
- +
+ -
- + - +
LED
El helicóptero puede volar aproximadamente durante 5 a 6 minutos después de cargarse de 40 a 50 minutos.
Después, pon el
interruptor de
PRENDIDO/APAGADO
del helicóptero en
PRENDIDO.
Con la palanca de
aceleración (o la de la
izquierda) del Controlador en
la posición baja, mueve el
interruptor de potencia/carga
a PRENDIDO.
Pon el interruptor del
seleccionador de la banda
infrarroja en el Controlador
en la misma letra que
se encuentra debajo del
helicóptero.
Pon el helicóptero sobre
el piso con la cola
apuntando hacia ti.
Si el helicóptero gira en espiral hacia la izquierda o continua dando vuelta
hacia la izquierda, dale vuelta al controlador de equilibrio de izquierda y
derecha en dirección de las manecillas del reloj hasta que el helicóptero ya no
gire en espiral.
Si el helicóptero gira en espiral hacia la derecha o continua dando vuelta hacia la
derecha, dale vuelta al controlador de equilibrio de izquierda y derecha en dirección
opuesta a las manecillas del reloj hasta que el helicóptero ya no gire en espiral.
Barra estabilizadora
Cola del rotor
Tren de aterrizaje
Gira a la derecha en espiral o
Continua dando vuelta hacia
la derecha
Gira en espiral hacia la izquierda o
Continua dando vuelta hacia la
izquierda
Emisor de señal
infrarroja
Indicador de diodo
emisor de luz de
potencia (LED) y carga
Seleccionador de
banda
Palanca de
aceleración
Palanca de mando
Control de
Equilibrio de
Izquierda y
Derecha
Interruptor de
potencia/carga
Quita el tornillo para
soltar la cubierta
de la batería para
instalar y quitar la
batería.
Posición baja de
aceleración
Cubierta de la
batería
Ilustración 2 Ilustración 3
