PRESENTACIÓN

Generalidades

Gracias por adquirir un amplificador D.A.S.

Nuestros amplificadores de potencia están
construidos con la más avanzada tecnología
modular y han sido diseñados en su totalidad
con sistemas asistidos por ordenador, tanto sus
partes mecánicas como las electrónicas.

Características

?

?

?

?
?
?

?

?
?
?
?

?
?

?
?

?
?

Entradas

balanceadas

XLR

(Cannon)

y

terminales de tornillo para cada canal (Terminal
Blocks).

Salidas por terminales de tornillo con barra

protectora.

Ventilación forzada con velocidad variable de

atrás hacia delante.

Control de volumen frontal para cada canal.
Protección de carga frente a continua.
Protección total tanto contra cortocircuitos

como contra excesiva carga en la salida.

Protección de temperatura independiente para

cada canal.

Limitación de corriente de arranque.
Retardo en el arranque.
Protección frente a circuito abierto.
Estabilidad frente a cargas reactivas o no

coincidentes.

Protección ultrasónica y de radiofrecuencia.
Tecnología modular : módulos funcionales

fácilmente sustituibles.

Clase AB.
Modo de funcionamiento conmutable entre

estéreo, paralelo y puente.

Limitación anti-clip.
Indicadores LED de verdadero recorte (clip),

protección y encendido para cada canal.

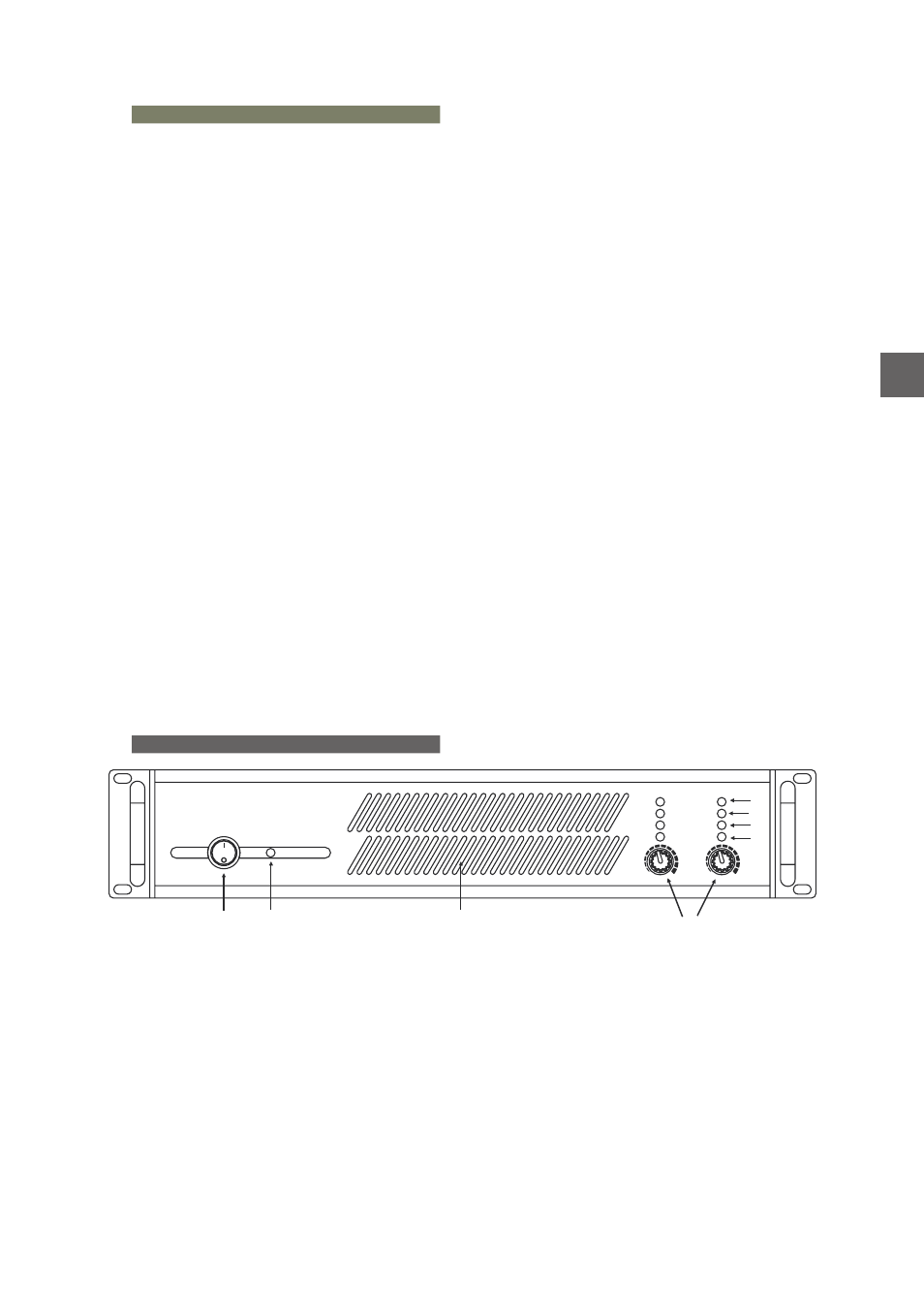

DESCRIPCIÓN DEL PANEL FRONTAL

A) Interruptor de encendido

Pone en funcionamiento el amplificador. Al

accionarlo (posición "|") se observará el encendido
del LED ‘Power’ y, durante un breve intervalo de
tiempo, de los LED de protección, hasta que
todos los niveles de tensión queden ajustados, y
entonces estará listo para el funcionamiento, se

encenderán los LED de ‘Power ON’ y se apagarán
los de protección. Es de tipo monofásico (hecho
que habrá que tener en cuenta si el aparato está
conectado permanentemente a la red eléctrica;

véase Precauciones de Seguridad), y la posición

de apagado está marcada como "0" en él.

B) Indicadores de encendido del amplificador

Cuando el indicador (rojo) de

está

iluminado nos indica que el amplificador está
encendido. Cuando los indicadores (verde) de

están encendidos indican que los

canales del amplificador están preparados.

Power

PowerON

C) Controles de nivel

El volumen (ganancia de entrada) de cada

canal puede ser ajustado independientemente por
medio de estos controles. La ganancia máxima se
consigue cuando el potenciómetro rotatorio LEVEL
se gira completamente en sentido horario.

D) Indicador de recorte

(clip)

Cuando alguno de los canales entra en

saturación, debido a que la excursión de la señal
supera la máxima tensión que puede suministrar la
fuente

de

alimentación

del

amplificador,

el

correspondiente LED (Light Emitting Diode) rojo
del canal se enciende durante unos instantes,
indicándonos de esta manera que la etapa de
potencia entra en saturación.

E) Indicadores de protección

Este indicador amarillo se enciende cuando la

salida de un canal está desactivada por la
protección del amplificador. El circuito puede
entrar

en

funcionamiento

en

las

siguientes

situaciones :

• Cuando se detecta exceso de temperatura en

algún punto de un canal de amplificador. La
salida vuelve a activarse cuando desaparece el
exceso de temperatura. El circuito de control
del activado de la línea posee una cierta
histéresis

para

impedir

la

aparición

de

oscilaciones en la conexión y desconexión de
la línea.

• Cuando se detecta corriente continua en un

canal de amplificador. Ésta es muy peligrosa
para los altavoces y por ello, cuando supera
cierto umbral, la línea de salida también es
desactivada. La salida vuelve a activarse
cuando desaparece la corriente continua.

• Cuando se detecta un cortocircuito (o una

impedancia anormalmente baja) en la salida de
altavoces de un canal. En tal caso se debe
examinar la línea de altavoces lo antes posible,
pues, si bien el amplificador posee protección
contra

cortocircuitos,

es

peligroso

que

permanezca durante largo tiempo en esta
situación. Si el amplificador está encendido y
se activa esta protección, la salida vuelve a
activarse cuando el cortocircuito desaparece.

Protection

Clip

Signal

Power On

Level A

Level B

POWER

A

B

B

F

E

D

C

G

ES
