D.A.S. Audio DR Series - Manual

UM_DR_02
DR series
MANUAL DEL USUARIO / USER’S MANUAL
D.A.S. AUDIO S.A. www.dasaudio.com
Precauciones de Seguridad
El signo de exclamación dentro de un
triángulo indica la existencia de componentes
internos cuyo reemplazo puede afectar a la
seguridad.
Las especificaciones se
encuentran en la etiqueta de la parte
posterior del producto.
Este símbolo indica que el presente
producto no puede ser tratado como residuo
doméstico normal, sino que debe entregarse
en el correspondiente punto de recogida de
equipos eléctricos y eléctronicos.
El doble recuadro indica que es un
equipo Clase II.
No exponga este equipo a lluvia o
humedad (si no es versión IP-54).
No emplace altavoces en proximidad a
equipos sensibles a campos magnéticos,
tales como monitores de televisión o material
magnético de almacenamiento de datos.
Equipo diseñado para funcionar entre
15ºC y 35ºC con una humedad relativa
máxima del 75% (excepto equipos IP-54).
No existen partes ajustables por el
usuario en el interior de este equipo.
Limpie con un paño seco. No use
limpiadores con disolventes.
Safety Precautions
The exclamation point inside an
equilateral triangle indicates the existence of
internal components whose substitution may
affect safety. The specifications can be found
on the rear label of the product.
This symbol on the product indicates
that this product should not be treated as
household waste. Instead it shall be handed
over to the appicable collection point for the
recycling
of electrical and electronic
equipment.
The double square indicates Class II
device.
If the device is not IP-54 version, do not
expose to rain or moisture.
Do not place loudspeakers in proximity
to devices sensitive to magnetic fields such
as
television monitors or data storage
magnetic material.
Working temperature ranges from 15ºC
to 35ºC with a relative humidity of 75%
(except IP-54 devices).
No user serviceable parts inside.
Clean only with a dry cloth. Do not use
any solvent based cleaners.
Garantía
Todos nuestros productos están
garantizados por un periodo de 24 meses
desde la fecha de compra. Las garantías
sólo serán válidas si son por un defecto de
fabricación y en ningún caso por un uso
incorrecto del producto. La reparación en
garantía cubre la reposición de las partes
defectuosas. Otros cargos como portes y
seguros, son a cargo del comprador en
todos los casos. Para solicitar reparación
en
garantía es imprescindible que el
producto no haya sido previamente
manipulado e incluir una fotocopia de la
factura de compra.
Warranty
All D.A.S. products are warrantied
against any manufacturing defect for a
period
of 2 years from date of purchase.
The warranty ex-cludes damage from
incorrect or misuseuse of the product. All
warranty
repairs must be exclusively
undertaken by the factory or any of its
authorized service centers. To claim a
warranty repair, do not open or intend to
repair the product. Return the damaged
unit, at shippers risk and freight prepaid, to
the nearest service center with a copy of
the purchase invoice.
Connections
The units comprise two Neutrik
Speakon model NL4 connectors, designed
specifically for loudspeakers, are used to
ensure
both professional and safe
connection. With these the positive is pin '+1'
and negative is '-1'. To plug a cable into a
unit, insert the male plug into any of the
enclosure's sockets and turn the male plug to
the right so that it is locked. The two
connectors are in parallel (all pins) so that
either one of them can be used for input or
output
.
With the models comprising a line
transformer, we recommend using the highest
level of distributed line voltage as this results
in fewer losses in the actual cabling.
DR series
(see figure below)
Introducción
La combina diseño y
funcionalidad consiguiendo un producto que
aúna fiabilidad, calidad de sonido y eficiencia
en
recintos de refuerzo de sonido
compactos. La construcción de las cajas con
las últimas técnicas de inyección de plásticos
estructurales
proporciona a la
recintos resistentes y atractivos. Están
especialmente indicados para cualquier
aplicación de refuerzo de sonido que requiere
sistemas de bajo peso y fácil manejo.
serie DR
serie DR
Introduction
The combines design with
function, achieving a product that redefines
the meaning of reliability, sound quality and
efficiency in compact sound reinforcement
enclosures. The use of the latest high-
pressure
injection molding techniques
provides the with structural
polypropylene enclosures that are both
attractive and durable. They are especially
appropriate
in any sound reinforcement
application requiring a lightweight, compact
solution.
DR series
DR series
Conexiones
Los modelos de la utilizan dos
conectores Neutrik Speakon NL4 que son
específicos para altavoces y permiten una
conexión profesional y segura. En ellos el
positivo es el pin ‘+1’ mientras que el
negativo es el ‘-1’. Para enchufar un cable a
una caja, inserte el conector macho en
cualquiera de las entradas de la caja y gire el
conector macho hacia la derecha, momento
en el que quedará bloqueado. Los dos
conectores están en paralelo (todos los
pines), de forma que cualquiera de ellos
puede usarse indistintamente como entrada
o salida
.
En las versiones con transformador de
línea s
serie DR
(ver figura más abajo)
e recomienda el uso del valor mayor de
voltaje de línea distribuida pues es el que
tiene menores perdidas en el cableado.
C/ Islas Baleares, 24 - 46988 - Fuente del Jarro. Valencia - SPAIN - Tel. 96 134 05 25 - Tel. Intl. +34 96 134 08 60 - Fax +34 96 134 06 07

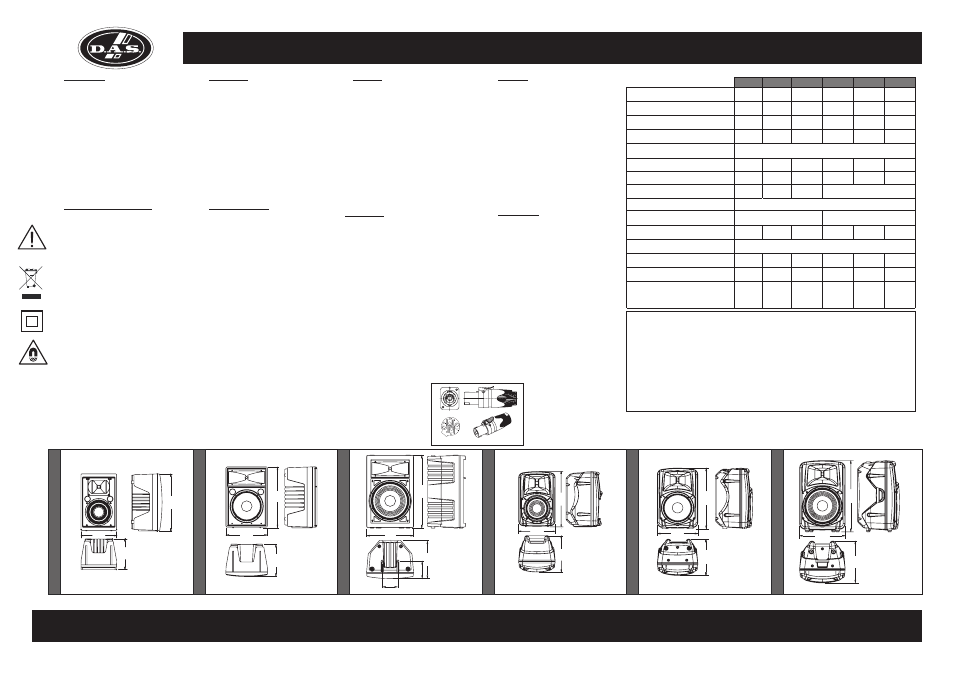

DR-8 DR-15 DR-108 DR-12
ALL DIMENSIONS IN MILIMETERS ALL DIMENSIONS IN MILIMETERS
DR-112 DR-115
P Por convención es 3 dB mayor que el RMS,aunque éste ya utiliza una señal de programa. Conventionally 3 dB higher than the
RMS measure, although this already utilises a programme signal.
Corresponde al factor de cresta estándar de 6 dB. Corresponds to the standard 6 dB crest factor.
Conforme a la norma IEC 268-5 (1989, -10 dB). Medio espacio anecoico / As per IEC 268-5 (1989, -10 dB). Half space
anechoic.
Promedio IEC. IEC average.
-6 dB.
La altura incluye 1 cm correspondiente a las patas de goma de la parte inferior de las cajas.
Height includes 1 cm corresponding to the rubber feet on the bottom of the enclosures. Depth includes wheels if applicable.
La mejora del producto a través de la investigación y el desarrollo es un proceso continuo en DAS Audio. Todas las
especificacionesestán sujetas a cambios sin previoaviso. Especificaciones para proyectos, hojas técnicas detalladas, así como datos
para EASE y otros programas de modelización están disponibles en http://www.dasaudio.com/.
Product improvement through research and technology is a continuous process at DAS Audio. All specifications subject to change
without notice.
Architectural Specifications, detailed specification sheets, as well as data for EASE and other electro-acoustic prediction tools are
available from http://www.dasaudio.com/.
K
F
S
HF
1
DR-8 DR-12 DR-15 DR-108 DR-112 DR-115
Aguante de Potencia RMS (Media) /
RMS (Average) Power Handling :
150 W
300 W
600 W
93 dB
121 dB
93 dB
121 dB
300 W
600 W
1200 W
98 dB
129 dB
98 dB
LF: 131 dB
350 W
700 W
1400 W
100 dB
131 dB
100 dB
131 dB
350 W
700 W
1400 W
300 W
600 W
1200 W
150 W
300 W
600 W
Aguante de Potencia de Programa /
Programme Power Handling P :
Aguante de Potencia de Pico /
Peak Power Handling K :
Gama de Frecuencias /
Frequency Range : 80-23kHz 55-24kHz 45-17kHz 52-25kHz 50-16kHz 50-19kHz
Impedancia Nominal /
Nominal Impedance :
8 ohm
Sensibilidad (NPS) en el Eje a 1W / 1m /
On-Axis Sensitivity (SPL) at 1W/1m S :
NPS (SPL) Nominal de Pico a Máxima Potencia /
Rated peak SPL at Full Power :
Cobertura nominal del difusor de agudos /
Nominal HF Horn Coverage HF :
80° Horizontal
80° Vertical
90° Horizontal
45° Vertical
Material: Polipropileno con carga mineral / mineral loaded polypropylene
Color /
Colour :
Negro /
Negro / o Blanco /
Black
Black Black
Transductores /
Transducers :
HF: M-26 HF: M-34 HF: M-34 HF: M-34 HF: M-34 HF: M-26
LF: B-8 LF: 12Mi LF: 12Mi LF: 15Mi LF: 15Mi LF: B-8
Conexión /
Connection :
2 x Speakon NL-4
(+1, -1)
Dimensiones /
Dimensions 1 :
44x27x23 cm
(17.5x10.5x9 In)
58x40x31 cm
(23x16x12 in) 45x30x30 cm
(18x12x12 in) 62x40x37 cm
(24x16x14.5 in)
71x46x42 cm
(28x18x16.5 in)
Peso /
Weight :
8.2 kg
(18 lbs.)
17.8 kg
(39 lbs.)
9.4 kg
(21.5 lbs.)
16.6 kg
(36.5 lbs)
18.6 kg
(41 lbs.)
Soportes (opcionales) :
Mounting brackets (optional) : AX-8
TRD-2 TRD-2 TRD-2
TRD-2
TRD-2 TRD-2
AX-12/15 AX-108
AX-M
AX-115 AX-115
90° Horizontal 90° Horizontal
70° Vertical 60° Vertical
AX-12/15
70x45x36 cm
(28x18x15 in)
23 kg
(50.7 lbs.)
ANL-1 ANL-1 ANL-1 ANL-1 ANL-1 ANL-1
455
710
420
615
400
370
300
303
453
690
444
147
360
165
400
587
312
425
265
229
