Collegamento delle unità
Collegamento delle unità ...........................1
Installazione .................................................5
Installazione con la boccola in gomma ..................5
Rimozione dell’unità ..............................................6
Installazione del telecomando da
volante (Solo per DEH-P7300R) .......... 7
Installazione dell’unità su
un’auto con volante a sinistra .........................8
Nota:
• Questo apparecchio è per veicoli con una batteria
da 12 volt e una messa a massa negativa. Prima di
installarlo in un veicolo sportivo, in un autocarro
o in un autobus, controllare la tensione della bat
teria.
• Per evitare cortocircuiti nelF’impianto elettrico,
accertarsi di scollegare il cavo della batteria ©
prima di iniziare l’installazione.
• Fare riferimento al manuale di istruzioni per i det
tagli sul collegamento dell’amplificatore di poten
za e di altri apparecchi, quindi eseguire i collega-
menti correttamente.
• Fissare i fili con dei fermacavi o del nastro adesi
vo. Per proteggere i fili, avvolgervi attorno del
nastro adesivo nei punti in cui essi sono a contatto
con parti metalliche.
• Disporre e fissare tutti i fili in modo tale che essi
non tocchino alcuna parte in movimento, come
l’asta del cambio, il freno a mano e le guide dei
sedili. Non disporre i fili in luoghi esposti al
calore, come nei pressi della bocca di efflusso
dell’impianto di riscaldamento. Se la guaina
isolante dei fili si fonde o si lacera, c’è il pericolo
che i fili possano provocare cortocircuiti alla car
rozzeria del veicolo.
• Non far passare il cavo giallo attraverso un foro
per inserirlo nel vano motore per collegare la bat
teria. Questo danneggia la guaina isolante del
cavo e può causare un cortocircuito molto peri
coloso.
• Non accorciare i cavi. Se si accorciano i cavi, il
circuito di protezione potrebbe non funzionare
quando invece dovrebe.
• Non fornire mai alimentazione ad un altro
apparecchio tagliando la guaina isolante del cavo
di alimentazione dell’apparecchio e collegando il
cavo. La capacità di corrente del cavo sarà super
ata causando surriscaldamento.
• Quando bisogna sostituire il fusibile, utilizzare
solo un fusibile di valore specificato per questa
unità.
• Poiché è impiegato un unico circuito BPTL, non
eseguire mai i collegamenti in modo tale che i fili
degli altoparlanti siano messi a massa diretta-
mente o in modo tale che i fili degli altoparlanti
sinistro e destro 0 siano in comune.
Lautsprecher, die an dieses Gerät angeschlossen
werden, müssen eine minimale Nennleistung von
50 W und eine Impedanz zwischen 4 und 8 Ohm
haben. Falls Lautsprecher nüt anderen Leistungs-
und/oder Impedanzwerten angeschlossen werden,
können die Lautsprecher in Brand geraten, Rauch
entwickeln und beschädigt werden.
Wenn die Programmquelle dieses Produkts
eingeschaltet wird, wird ein Steuersignal über das
blau/weiße Kabel ausgegeben. An eine System-
Fernbedienung eines externen
Leistungsverstärkers oder an Steckverbinder für
Auto-Antennenrelais-Steuerung des Wagens
anschließen (max. 300 mA, 12 V
Gleichspannung). Wenn der Wagen mit einer
Fensterantenne ausgestattet ist, an die
Antennenverstärker-Stromversorgungsklemme
anschließen.
Bei Verwendung eines externen
Leistungsverstärkers für dieses System muß die
blau/weiße Leitung an die Leistungsklenune des
Verstärkers angeschlossen werden. Die
blau/weiße Leitung darf nicht an die
Leistungsklemme der Auto-Antenne
angeschlossen werden. Ein solcher Anschluß kön
nte übermäßige Stromentnahme und dadurch
Funktionsstörungen verursachen.
Um einen Kurzschluß zu vermeiden, abgetrennte
Kabel mit Isolierband umwickeln. Unbenutzte
Lautsprecherzuleitungen müssen unbedingt
isoliert werden. Wenn die Kabel nicht isoliert
werden, besteht Kurzschlußgefahr.
Um falsche Anschlüsse zu verhindern, ist die
Eingangsseite des IP-Bus-Steckverbinders blau
und die Ausgangsseite schwarz. Die
Steckverbinder derselben Earbe sind korrekt zu
verbinden.

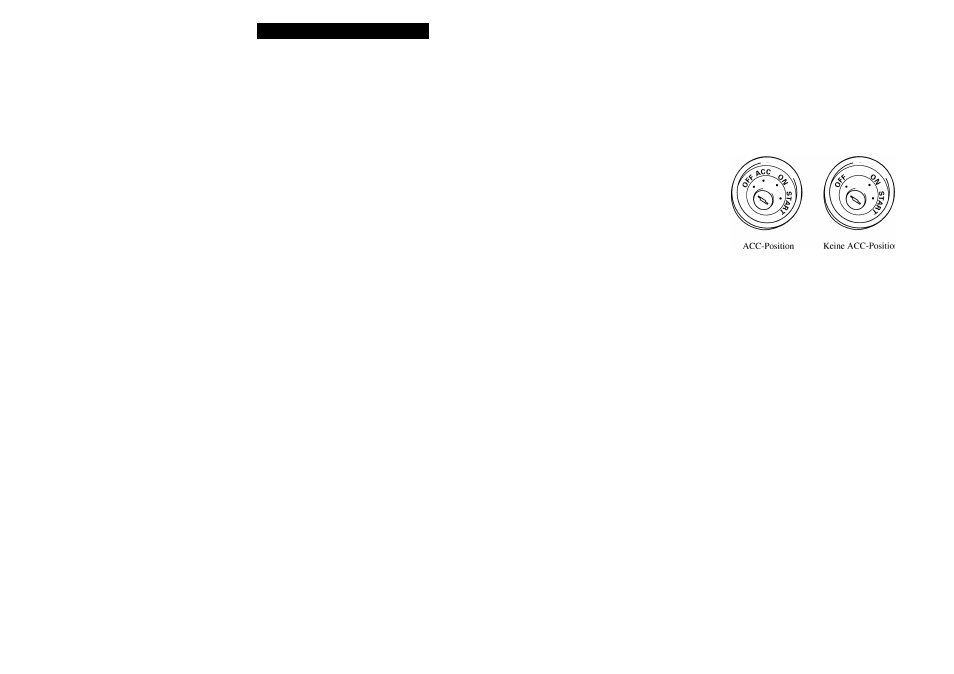

Wenn dieses Gerät in einem Auto eingebaut wird,
das auf dem Zündschalter keine ACC (Zubehör)-
Position hat, sollte die rote Leitung des Geräts an
eine Klemme angeschlossen werden, die nüt der
ON/OEE-Operation des Zündschalters gekoppelt
ist. Andernfalls kann die Autobatterie entleert
werden, wenn Sie mehrere Stunden von dem
Eahrzeug weg sind. (Abb. 1)
Abb.l
Das schwarze Kabel ist das Erdungskabel. Dieses
Kabel ist getrennt von der Erde von Hochstrom-
Geräten, wie z.B. Leistungsverstärkern, zu erden.
Ealls die Geräte zusammen geerdet werden, und
die Erdungsstelle abgetrennt wird, besteht die
Gefahr einer Beschädigung der Geräte oder eines
Brands.
Kabel dieses Geräts mul die anderer Geräte k()ii-
nen unterschiedliche Farben haben, auch wenn sie
die gleichen Funktionen haben. Beim Anschluß
dieses Geräts an ein anderes Gerät unter
Bezugnahme auf die mit beiden Geräten mit-
geliererten Installationsanleitungen die Kabel mit
derselben Funktion verbinden.
