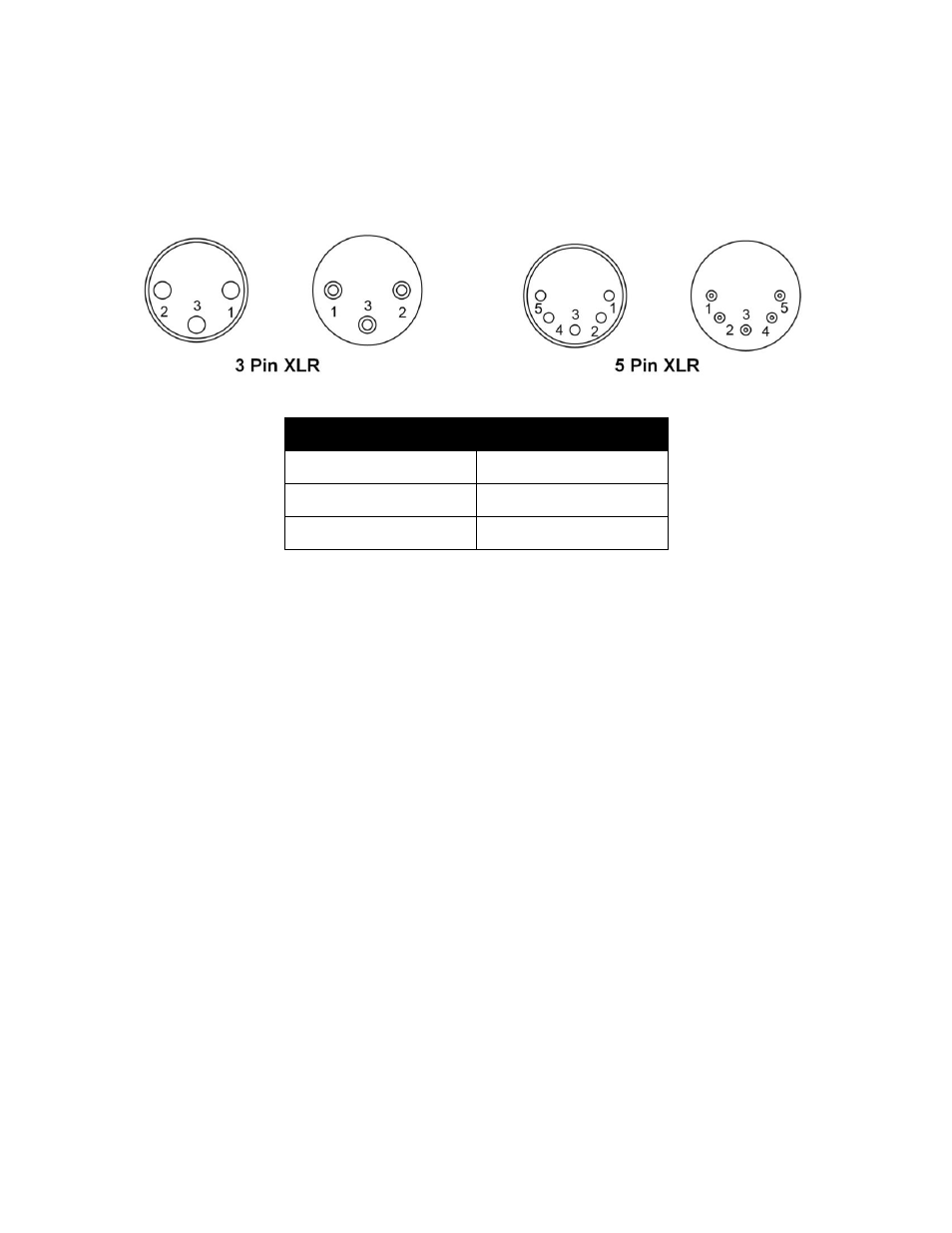

Belegung der DMX-Anschlü sse
Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den Anschluss an einen
DMX-Controller. Die nachfolgende Grafik zeigt die Belegung der Buchsen.
Kontakt Funktion
1 Masse
2 Signal-
3 Signal+
DMX512-Einstellungen
Der F-3 verfügt über ein DMX512-System. Für den Anschluss an einen DMX-Controller sind
3-polige und 5-polige DMX-Anschlüsse auf der Rückseite der Maschine angebracht. Die
Maschine kann über zwei Steuerkanäle im Ausstoß und in der Lüftergeschwindigkeit reguliert
werden. Die Kanäle bewegen sich innerhalb der DMX-Werte 0 bis 255. Nach dem Anschluss
an einen DMX-Controller können Timer-Funktionen wie Nebeldauer und Intervall über den
DMX-Controller oder die DMX-Steuerungssoftware programmiert werden. Im DMX-Betrieb
kann die Maschine nicht mehr mit dem integrierten Bedienfeld gesteuert werden. Durch die
Verwendung des DMX-Steuerprotokolls können Nebelmaschinen, Lichteffekte und andere
Effektgeräte innerhalb eines Verbunds ganz leicht gesteuert werden.
