9
137.9 in (350.3 cm)
3177 sq in (204.96 sq dm)
96 in (243.9 cm)
38–42 lb (6.8–7.1 kg)
2-Stroke Gas: 100-120cc
2-Takt Benzin Motor: 100-120cc
2 temps essence : 100-120cc
2 Tempi a benzina: 100-120cc
4-channel (or greater) with 6 servos
4- Kanal (oder größer) mit 6 Servos
4 voies (ou plus) avec 6 servos
4 canali (o più) con 6 servi
6 1/2 to 7 1/8-inch (16.5 to 18.1 cm)

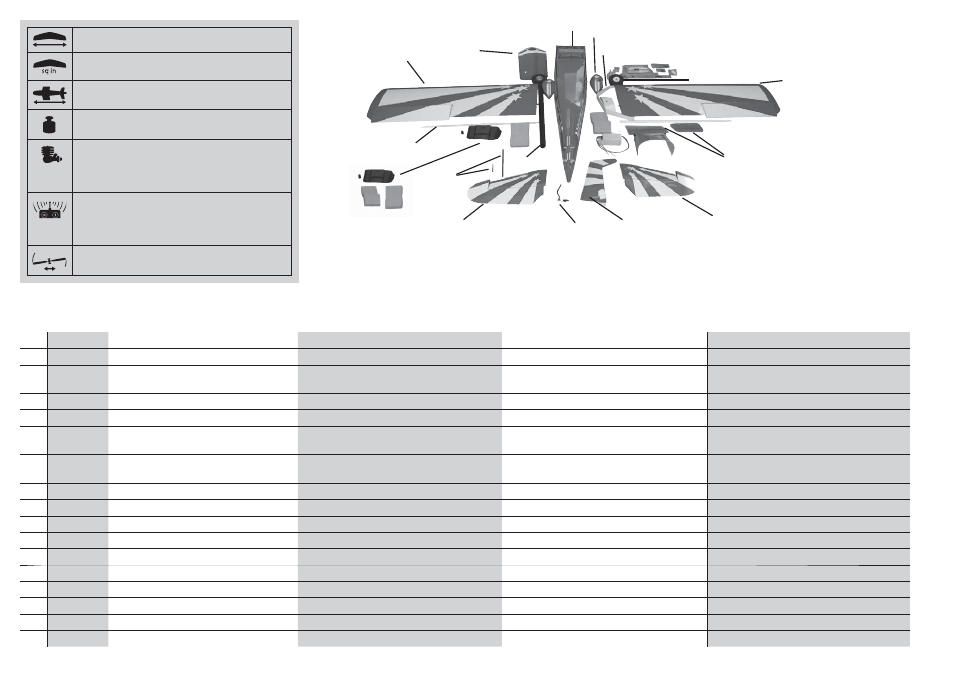

REPLACEMENT PARTS • ERSATZTEILE • PIÈCES DE RECHANGE • RICAMBI
Part English Deutsch Français Italiano
1. HAN107005 Painted Cowl Motorhaube lackiert Capot peint Carenatura verniciata
2. HAN107001 Fuselage with Top Hatch and LG cover Rumpf mit Klappe und Fahrwerksabdeckung Fuselage avec trappe sur le dessus et revêtement
LG Fusoliera con portello superiore e copertura LG
3. HAN107003 Left Wing Panel Tragfl äche links Panneau d’aile gauche Semiala sinistra
4. HAN107004 Right Wing Panel Tragfl äche rechts Panneau d’aile droite Semiala destra
5. HAN107007 Right Stab Panel with Elevator Rechtes Höhenleitwerk mit Ruder Panneau stabilisateur droit doté d’une gouverne de
profondeur Semi stabilizzatore destro con elevatore
6. HAN107006 Left Stab Panel with Elevator Linke Höhenleitwerk mit Ruder Panneau stabilisateur gauche doté d’une gouverne
de profondeur Semi stabilizzatore sinistro con elevatore
7. HAN107008 Rudder Seitenruder Gouverne de direction Timone
8. HAN107017 Tail Wheel Assembly Spornradsatz Roulette de queue complète Gruppo ruotino di coda
9. HAN107011 Landing Gear Fahrwerk Train d’atterrissage Carrello di atterraggio
10. HAN107013 Wheel Pant Set Radverkleidungssatz Carénages de roues Set copriruote
11. HAN107009 Aluminum Wing Tube Flächenverbinder Clé d’aile en aluminium Tubo ala in alluminio
12. HAN107002 Window Set Fenstersatz Jeu de vitrages Set fi nestrini
13. HAN107010 Stab Tube Set Leitwerksverbinder Jeu de clés de stabilisateurs Set tubo stabilizzatore
14. HAN107028 Wing Strut Set Tragfl ächenstreben Jeu de haubans pour les ailes Set montanti ali
15. HAN107015 Main Wheels Haupträder Roues principales Ruote principali
16. HAN107026 Cockpit Detail Set Cockpitdetailsatz Habillage du cockpit Set dettagli cabina
1
3
4
5
10
7
13
6
8
2
15
14
12
9
11
16
